9. После нажатия кнопки СТОП на
клавиатуре частота, подаваемая на
двигатель, снижается до 0. (Этот
сигнал действует, только если
параметр P3.2.3 («Кнопка останова на
клавиатуре») = Да).
10. Привод запускается нажатием кнопки
ПУСК на клавиатуре.
11. Привод снова останавливается
нажатием кнопки СТОП на клавиатуре.
12. Попытка запуска привода нажатием
кнопки ПУСК является безуспешной,
поскольку сигнал CS1 неактивен.
Значение Наименование варианта Описание
4
CS1 = пуск (фронт)
CS2 = реверс
Эта функция используется для предотвращения непредна-
меренного запуска. Прежде чем можно будет снова запу-
стить двигатель, необходимо разомкнуть контакт пуска/
останова.
1 2 3 4 6 7 8 9 10 11
5
Выходная частота
ВПЕРЕД
Установленная
частота
Установленная
частота
0 Гц
Пуск
разрешен
Сигнал
управления 1
Сигнал
управления 2
время
РЕВ.
Кнопка останова
на клавиатуре

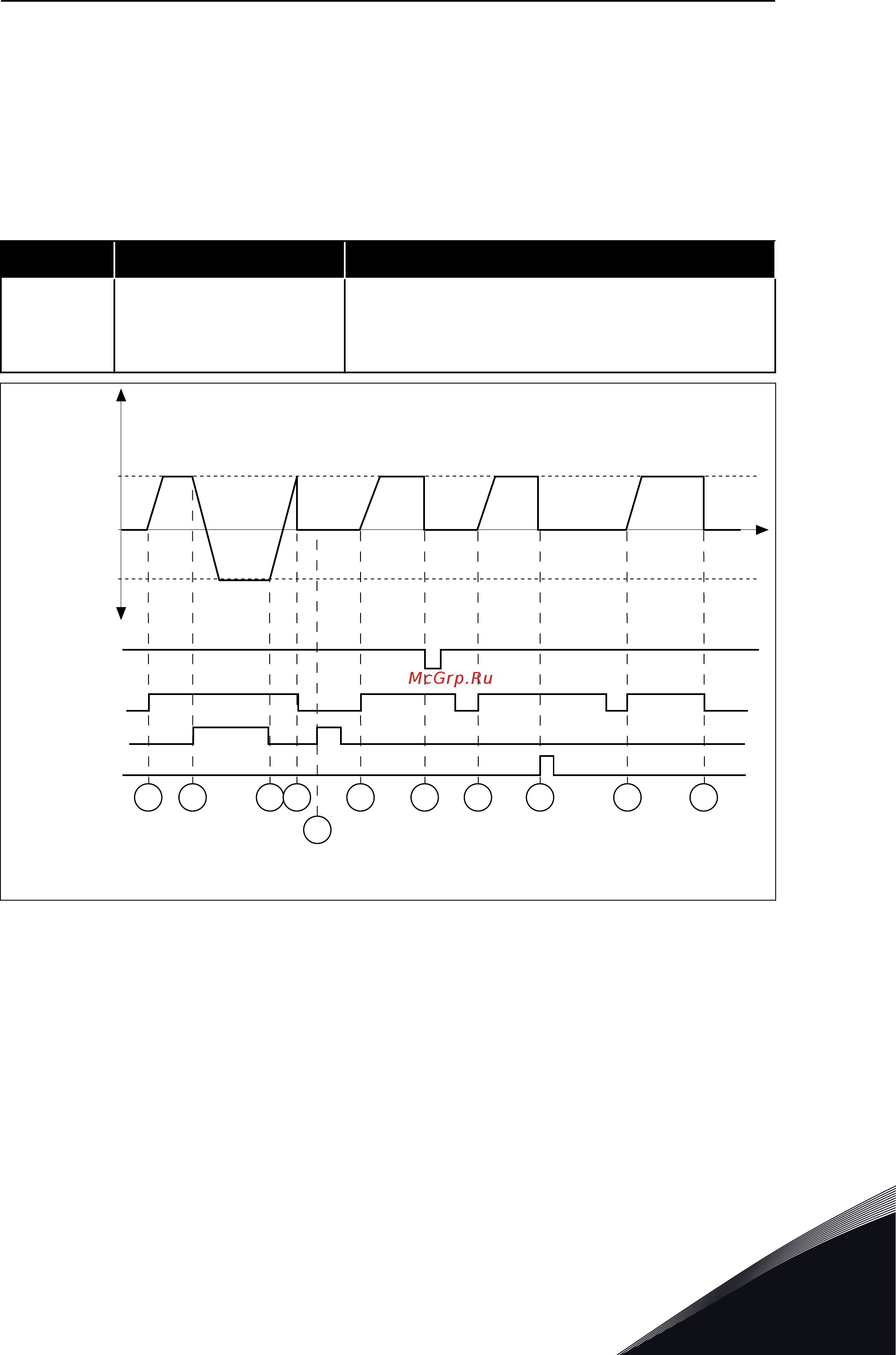

Рис. 46: Логика пуска/останова I/O A = 4
1. Сигнал управления (CS) 1
активизируется, вызывая увеличение
выходной частоты. Двигатель
вращается в прямом направлении,
поскольку сигнал CS2 неактивен.
2. Сигнал CS2 активизируется, что
вызывает изменение направления
вращения (с прямого на обратное).
3. Сигнал CS2 становится неактивным,
что вызывает изменение направления
вращения (с обратного на прямое),
поскольку сигнал CS1 еще активен.
4. Сигнал CS1 деактивизируется, и
частота снижается до 0.
5. Сигнал CS2 активируется, однако
двигатель не запускается, поскольку
сигнал CS1 неактивен.
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 295
