двигателей. Внешние контакторы (переключатели) необходимы для переключения
вспомогательных двигателей на питание от сети электроснабжения.
Можно управлять переменной процесса (например, давлением) посредством изменения
скорости регулирующего двигателя или посредством изменения количества работающих
двигателей.
См. описания параметров в 10 Описание параметров.
PT
RO2
RO3
Пуск / Стоп

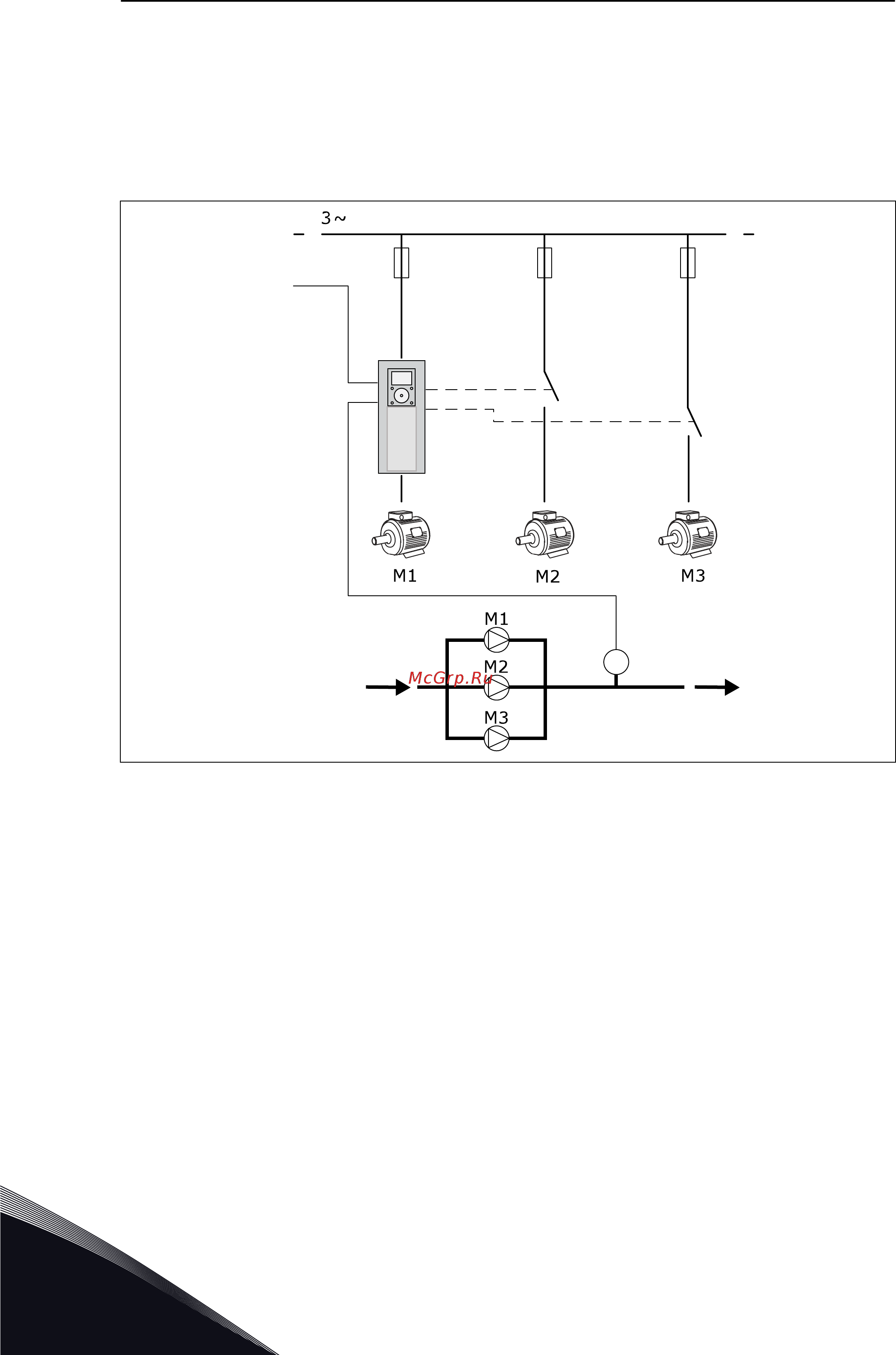

Рис. 8: Конфигурация с несколькими насосами (один привод)
Функция автозамены (изменение порядка запуска) используется для уравнивания износа
двигателей системы. Функция автозамены показывает количество отработанных каждым
двигателем часов. Двигатель с минимальной наработкой запускается первым, с
максимальной наработкой — последним. Автозамену можно сконфигурировать по
интервалу времени автозамены на основании показаний часов реального времени
(требуется батарея RTC) привода.
Функцию автозамены можно настроить для всех двигателей в системе или только для
вспомогательных двигателей.
VACON · 36 КРАТКОЕ РУКОВОДСТВО ПО ЗАПУСКУ
