компрессоры), работающих на разных скоростях. По умолчанию приложение "Несколько
насосов (несколько приводов)" настроено на управление 3 параллельными двигателями.
См. описания параметров в 10 Описание параметров.
Перечень контрольных проверок для ввода в эксплуатацию многонасосной системы с
несколькими приводами представлен в главе 10.11.1 Перечень контрольных проверок для
ввода в эксплуатацию нескольких насосов (приводов).
У каждого двигателя есть привод, управляющий им. Приводы системы обмениваются
данными между собой по протоколу Modbus RTU.
Пуск / Стоп
PT
FB

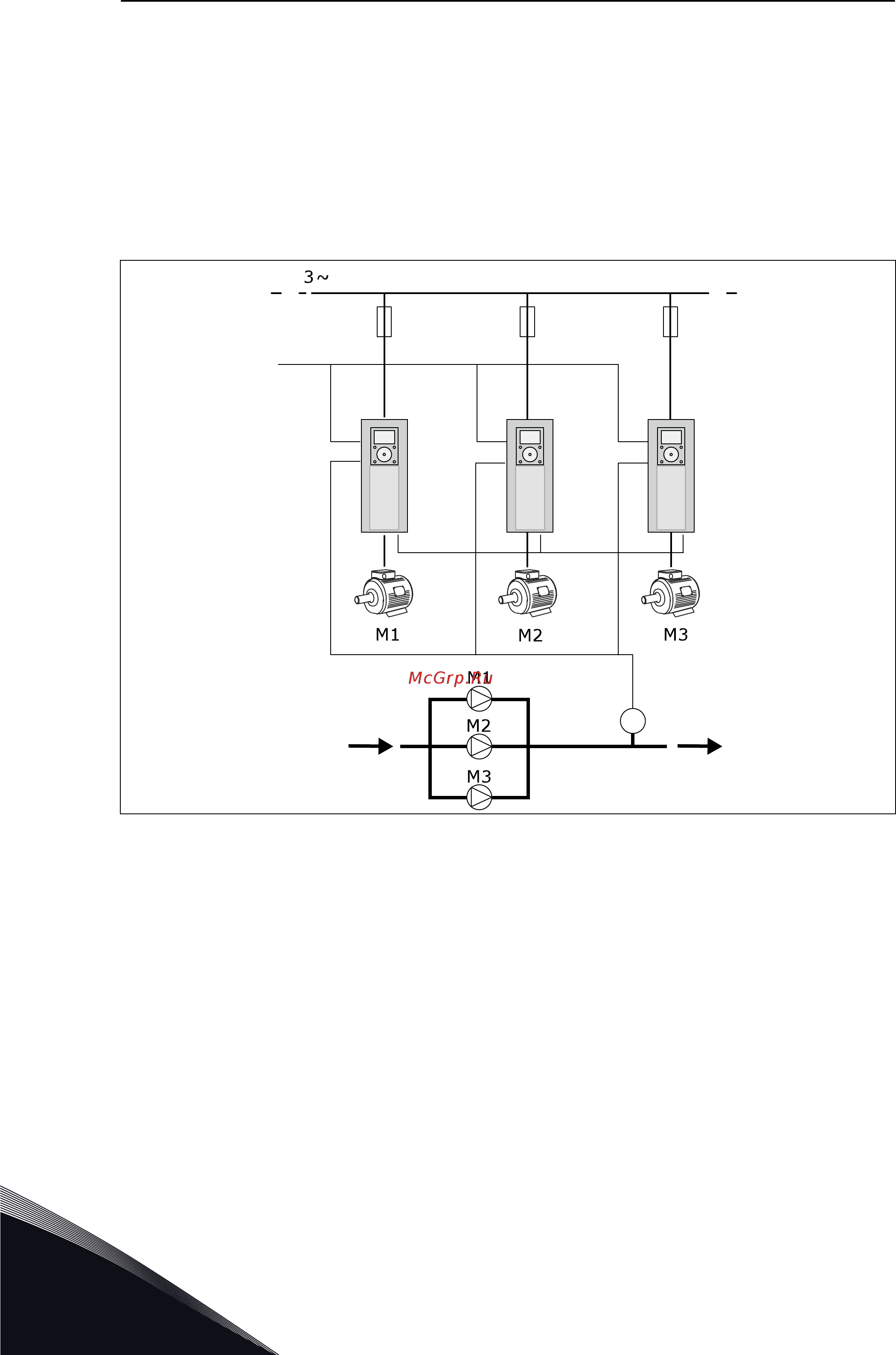

Рис. 13: Конфигурация с несколькими насосами (несколько приводов)
Можно управлять переменной процесса (например, давлением) посредством изменения
скорости регулирующего двигателя или посредством изменения количества работающих
двигателей. Внутренний ПИД-регулятор привода регулирующего двигателя управляет
скоростью вращения двигателей и их пуском/остановом.
Работа системы зависит от выбранного режима. В режиме с несколькими ведомыми
элементами, скорость вспомогательных двигателей соответствует скорости
регулирующего двигателя.
Насос 1 является ведущим, скорость насосов 2 и 3 соответствует скорости насоса 1, как
показано кривыми А.
VACON · 52 КРАТКОЕ РУКОВОДСТВО ПО ЗАПУСКУ
