4 МОНТАЖ
4.1 ГАБАРИТНЫЕ РАЗМЕРЫ ШКАФА, IEC
IEC = продукт соответствует критериям IEC.
NAM = продукт соответствует критериям UL.
Информацию о габаритных размерах, которая понадобится при прокладке кабелей, см. в
документации по заказу.
ПРИМЕЧАНИЕ!
Высота стандартного основания — 100 мм, но высота дополнительного
основания (+CHPH) составляет 200 мм.
406
Ø13
Ø13
Ø13
335
639
399
354
602
605
2100.5
2135.5
2155.5
120.5
100
200

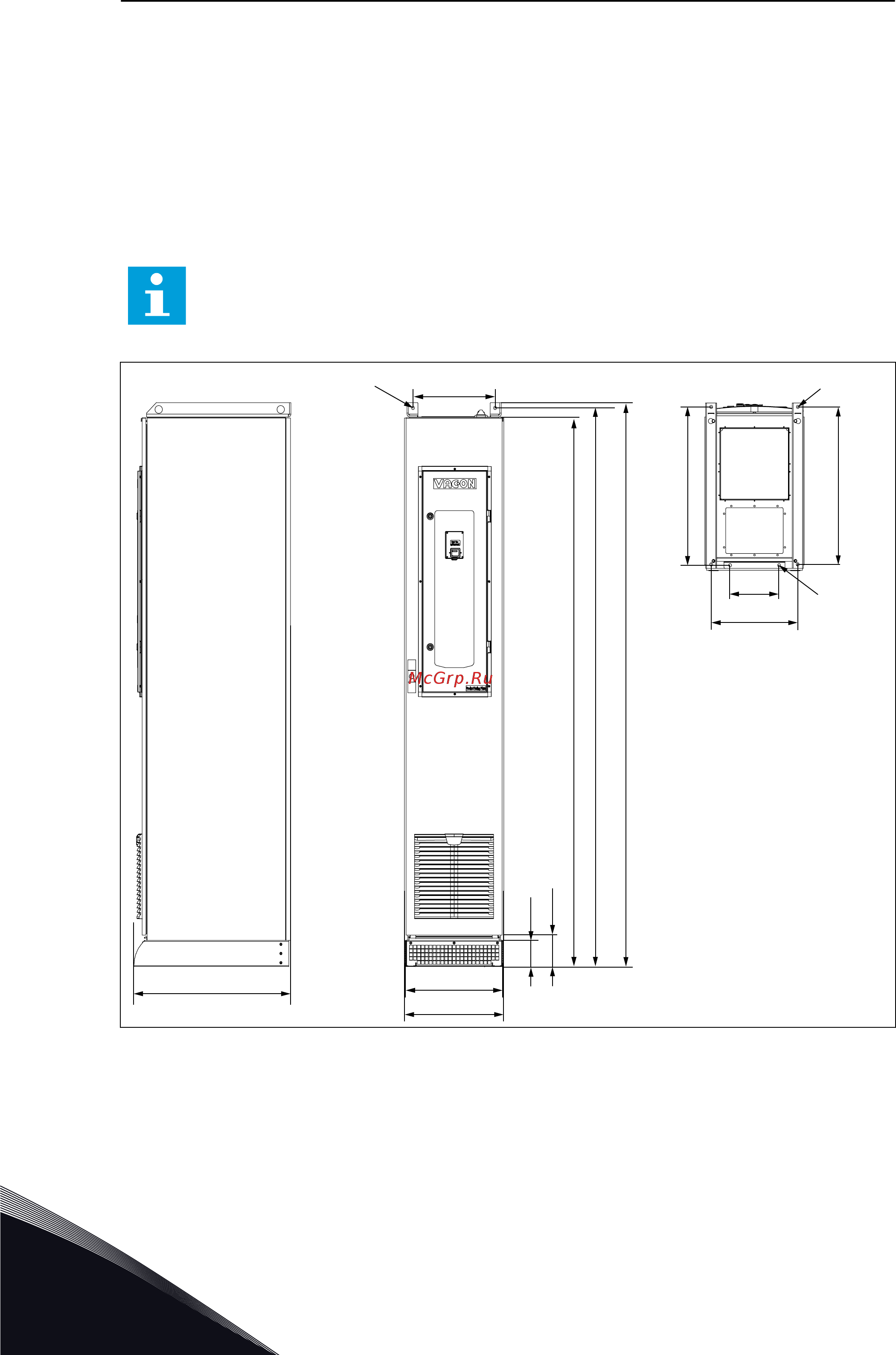

Рис. 3: Габариты шкафа по умолчанию, MR8, [мм], IEC
VACON · 20 МОНТАЖ
4
TEL. +358 (0)201 2121 · FAX +358 (0)201 212 205
