100
120.5
2100.5
1135
1199
1206
555
200 200
555
45
639
Ø 13
2135.5
2155.5
600
604
Ø 13
Ø 13

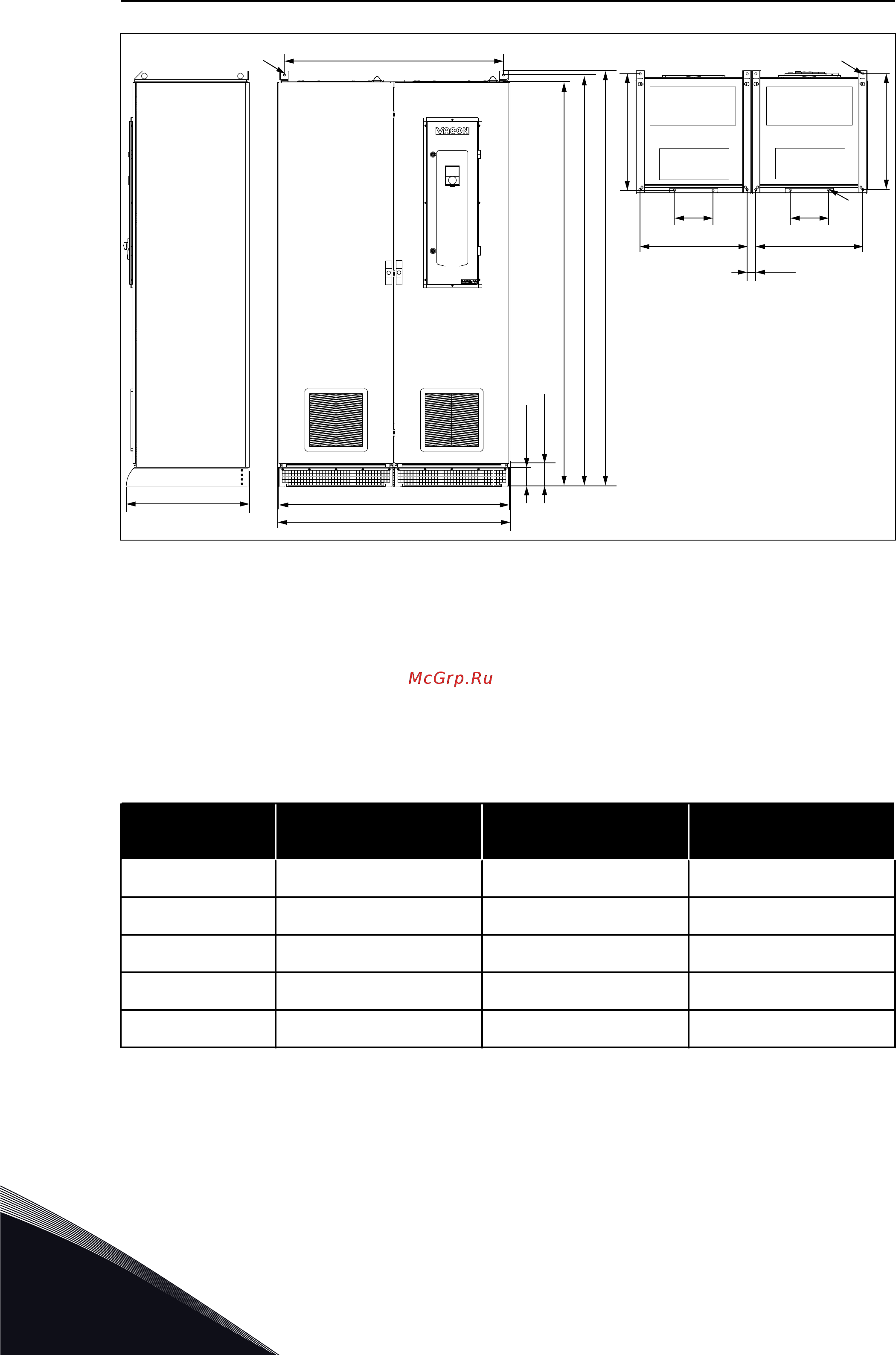

Рис. 5: Габариты шкафа по умолчанию, MR12, [мм], IEC
4.2 ГАБАРИТЫ ШКАФА С ДОПОЛНИТЕЛЬНЫМИ СЕКЦИЯМИ ШКАФА, IEC
IEC = продукт соответствует критериям IEC.
NAM = продукт соответствует критериям UL.
Информацию о габаритных размерах, которая понадобится при прокладке кабелей, см. в
документации по заказу.
Табл. 5: Ширина дополнительной секции шкафа, [мм]
Размеры корпуса С входным контактором
(+CICO)
С +CHIT, +CHOT или +CHCT
*
С +CICO и +CHIT, +CHOT
или +CHCT *
MR8 - 400 400
MR9 - 400 400
MR10, макс. 385 А - 400 400
MR10, мин. 416 А 600 600 600
MR12 600 600 600
* = входной кабель сверху (+CHIT), выходной кабель сверху (+CHOT) или кабели сверху
(+CHCT)
