![Vacon VACON0100-3L-0170-5-FLOW [27/136] Nam продукт соответствует критериям ul](/img/pdf.png)
Vacon VACON0100-3L-0170-5-FLOW [27/136] Nam продукт соответствует критериям ul
![Vacon VACON0100-3L-0170-5-FLOW [27/136] Nam продукт соответствует критериям ul](/views2/1564324/page27/bg1b.png)
NAM = продукт соответствует критериям UL.
Информацию о габаритных размерах, которая понадобится при прокладке кабелей, см. в
документации по заказу.
406
Ø13
Ø13
Ø13
335
639.5
399
354
602
605
2200.5
2235.5
2255.5
220.5
200
200

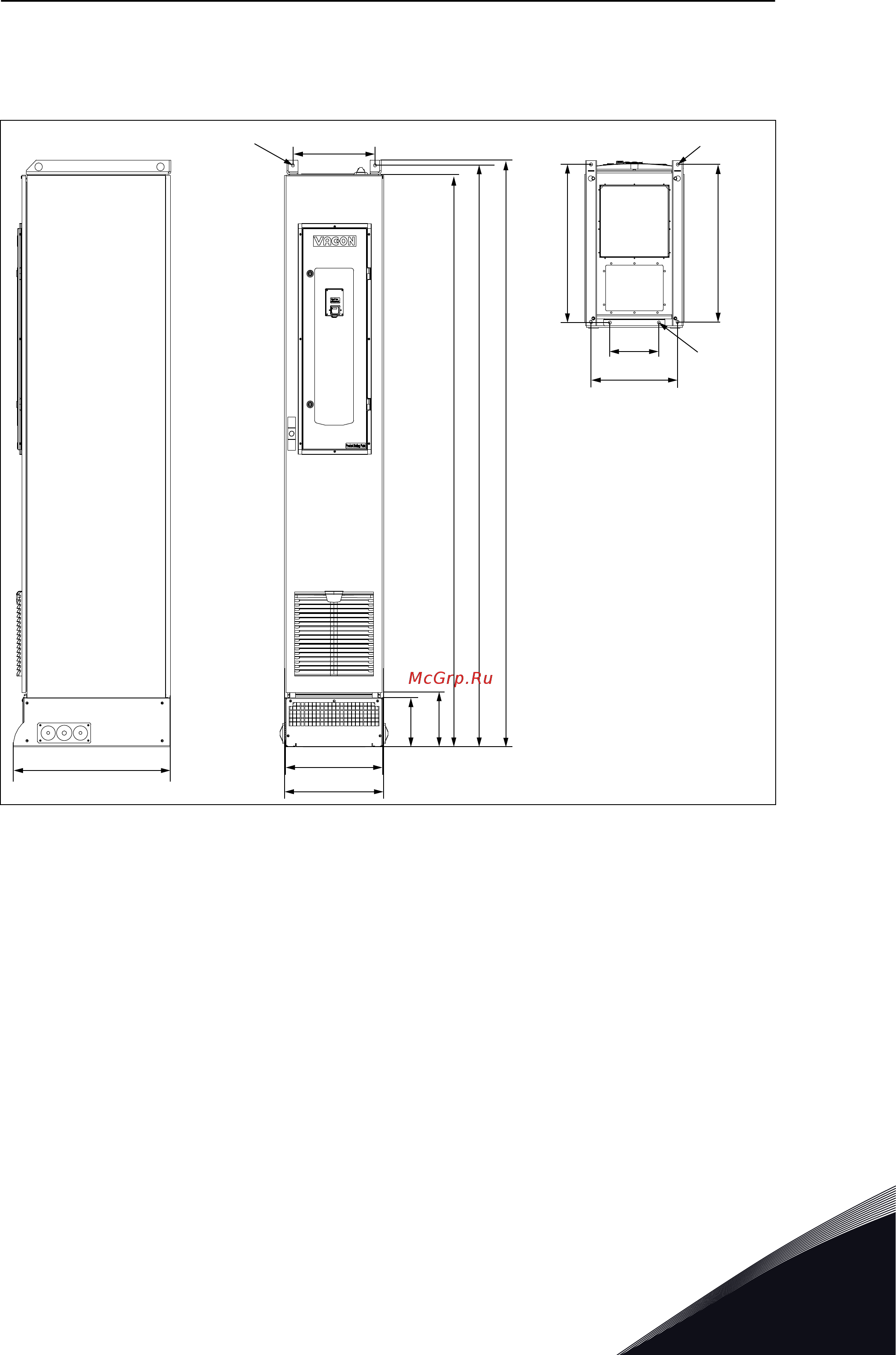

Рис. 9: Габариты шкафа по умолчанию, MR8, [мм], NAM
МОНТАЖ VACON · 27
