4.2.8 НАСТЕННЫЙ МОНТАЖ ПРИВОДА MR9, IP00
130
810
840.5
16.5
65
50
360
8 x 42
72
M8
GND
318
3 X 42
84.5
14
Ø9
Ø22
400
480
355
365
Ø9
M8
A
Ø25
126
336

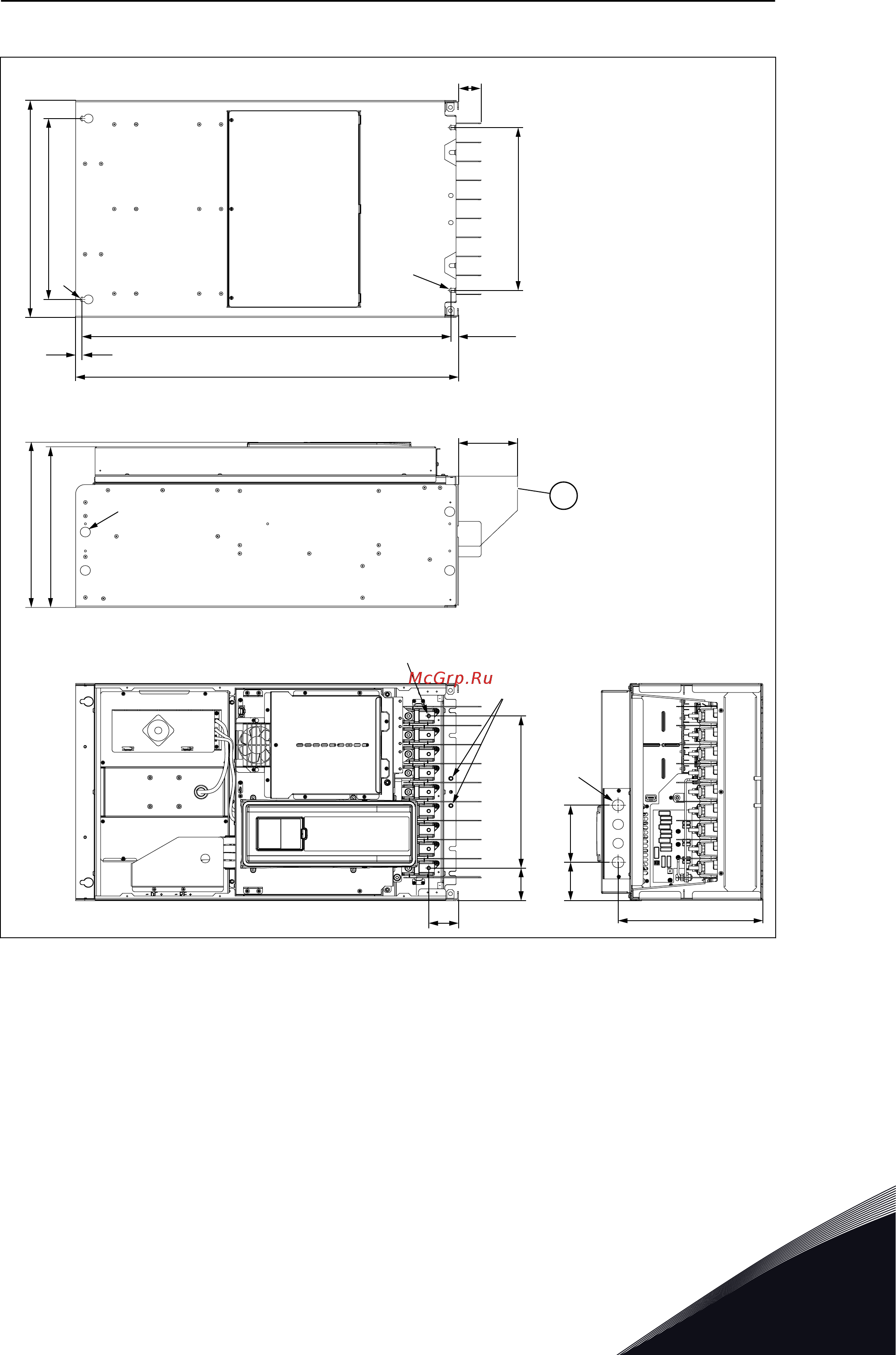

Рис. 9: Габариты преобразователя частоты MR9, IP00 (мм)
A. Дополнительная крышка главного
разъема для монтажа в шкафу
МОНТАЖ VACON · 31
