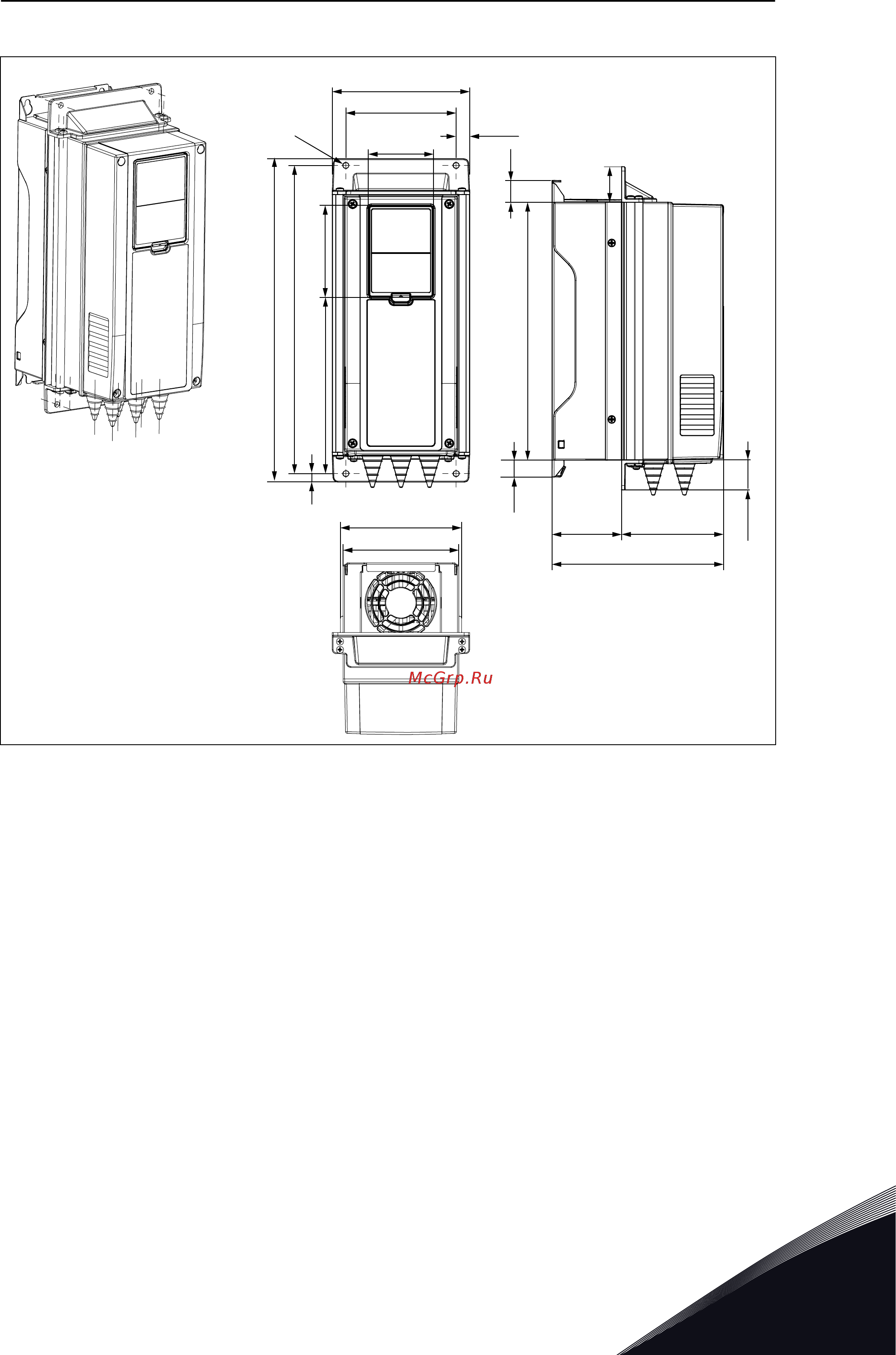

4.4.1 МОНТАЖ MR4 С ИСПОЛЬЗОВАНИЕМ ФЛАНЦА
152
15
122
285
24
113
357
341
102
72
18.5
9
32.8
39
77
190
134
128
186.9
Ø7
Рис. 21: Габариты преобразователя частоты, монтаж с использованием фланца, MR4 (мм)
МОНТАЖ VACON · 43
