Для открытия страницы управления.
•
Для простого переключения между местным (клавиатура) и дистанционным
источниками сигнала управления.
•
Для изменения направления вращения.
•
Для быстрого изменения значения параметра.
Выбор источника сигнала управления определяет, откуда привод переменного тока будет
получать команды пуска и останова. С каждым местом управления сопоставлен
отдельный параметр для выбора источника задания частоты. В качестве местного
источника управления всегда применяется клавиатура. В качестве источника
дистанционного управления может использоваться плата ввода/вывода или шина
Fieldbus. Выбранный источник сигнала управления отображается в строке состояния на
дисплее.
В качестве источников дистанционного управления могут использоваться платы ввода/
вывода A и B, а также шина Fieldbus. Плата ввода/вывода А и шина Fieldbus имеют
самый низкий приоритет. Для их выбора можно использовать параметр P3.2.1 (Источник
дистанционного управления). Плата ввода/вывода В позволяет переопределить
источники дистанционного управления «Плата ввода/вывода А» и шину Fieldbus с
цифровым входом. Для выбора цифрового входа используется параметр P3.5.1.7
(Перевод управления на плату ввода/вывода В).
В качестве источника местного управления всегда используется клавиатура. Местное
управление имеет более высокий приоритет по сравнению с дистанционным. Например,
при нахождении в режиме дистанционного управления, если параметр P3.5.1.7
переопределяет источник сигнала управления на цифровой вход, при этом вы выбираете
местный режим, в качестве источника сигнала управления будет использоваться
клавиатура. Используйте кнопку FUNCT (ФУНКЦИИ) или параметр 3.2.2 Местное/
дистанционное для переключения источников местного и дистанционного управления.
ИЗМЕНЕНИЕ ИСТОЧНИКА СИГНАЛА УПРАВЛЕНИЯ
1 В любом месте структуры меню нажмите кнопку
FUNCT.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
ИНТЕРФЕЙСЫ ПОЛЬЗОВАТЕЛЯ VACON · 103
24-HOUR SUPPORT +358 (0)201 212 575 · EMAIL: VACON@VACON.COM
3
Содержание
- Введение 3
- Об этом руководстве 3
- Функции привода переменного тока vaco 5
- Функции привода переменного тока vacon 5
- Оглавление 7
- Дисплеи 11
- Краткое руководство по запуску 11
- Панель управления и клавиатура 11
- F индикаторы направления вращения 13
- Для ручной настройки параметра выберите no нет и нажмите кнопку ok 13
- Мастер запуска сообщает необходимые данные для привода которые требуются для контроля процесса 13
- Первый запуск 13
- Эти пункты появляются если установлена батарея 13
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 14 14
- После выбора этих параметров работа мастера запуска будет завершена для повторного вызова мастера запуска можно использовать два различных варианта перейдите к 14
- Чтобы продолжить работу мастера приложения выберите да и нажмите кнопку ok описание различных мастеров приложений см в главе 2 мастеры 14
- Описание прикладных программ 15
- Стандартное приложение 15
- Клемма сигнал описание 16
- Можно изолировать цифровые входы от земли с помощью dip переключателя 16
- Рис 4 цепи управления которые по умолчанию используются для стандартного приложения 16
- Стандартная плата ввода вывода 16
- Гальванически развязанные подключено к земле gnd по умолчанию 17
- Рис 5 dip переключатель 17
- Табл 2 m1 мастеры 17
- Цифровые входы 17
- Табл 3 m1 быстрая настройка 18
- Табл 3 m1 быстрая настройка 19
- Указание 19
- Табл 3 m1 быстрая настройка 20
- Табл 3 m1 быстрая настройка 21
- Табл 3 m1 быстрая настройка 22
- Для переключения между местным и дистанционным источником сигнала управления используйте цифровой вход di6 когда активно дистанционное управление команды пуска останова могут выдаваться либо по шине fieldbus либо через клемму ввода вывода di1 и di2 когда активно местное управление команды пуска останова могут выдаваться с клавиатуры по шине fieldbus или через клемму ввода вывода di4 и di5 23
- Местное удаленное приложение 23
- Приложение местного дистанционного управления обычно используется когда требуются два различных источника управления 23
- Табл 3 m1 быстрая настройка 23
- Табл 4 m1 1 стандарт 23
- Внешний отказ 25
- Клемма сигнал описание 25
- Рис 6 цепи управления которые по умолчанию используются для приложения местного дистанционного управления 25
- Стандартная плата ввода вывода 25
- Гальванически развязанные подключено к земле gnd по умолчанию 26
- Можно изолировать цифровые входы от земли с помощью dip переключателя 26
- Рис 7 dip переключатель 26
- Табл 5 m1 мастеры 26
- Цифровые входы 26
- Табл 6 m1 быстрая настройка 27
- Табл 6 m1 быстрая настройка 28
- Указание 28
- Табл 6 m1 быстрая настройка 29
- Табл 6 m1 быстрая настройка 30
- Табл 6 m1 быстрая настройка 31
- Табл 6 m1 быстрая настройка 32
- Можно использовать 1 7 фиксированных заданий частоты одно базовое задание ai1 или ai2 и семь предустановленных заданий 33
- Приложение многоступенчатого управления скоростью 33
- Приложение многоступенчатого управления скоростью может использоваться если в системе требуется несколько фиксированных заданий частоты например испытательные стенды 33
- Табл 7 m1 2 местное дистанционное 33
- Клемма сигнал описание 35
- Рис 8 цепи управления которые по умолчанию используются для приложения многоступенчатого управления скоростью 35
- Стандартная плата ввода вывода 35
- Гальванически развязанные подключено к земле gnd по умолчанию 36
- Можно изолировать цифровые входы от земли с помощью dip переключателя 36
- Рис 9 dip переключатель 36
- Табл 8 m1 мастеры 36
- Цифровые входы 36
- Табл 9 m1 быстрая настройка 37
- Табл 9 m1 быстрая настройка 38
- Указание 38
- Табл 9 m1 быстрая настройка 39
- Табл 9 m1 быстрая настройка 40
- Табл 9 m1 быстрая настройка 41
- Табл 9 m1 быстрая настройка 42
- В таком приложении внутренний пид регулятор привода настраивается на одну уставку и один сигнал обратной связи 43
- Приложение для пид регулирования можно использовать в системах в которых управление переменной процесса например давлением осуществляется посредством регулирования скорости двигателя 43
- Табл 10 m1 3 многоступенчатая скорость 43
- Управляющее приложение пид регулятора 43
- 0 4 0ma 45
- Клемма сигнал описание 45
- Рис 10 цепи управления которые по умолчанию используются для приложения пид регулирования 45
- Стандартная плата ввода вывода 45
- Гальванически развязанные подключено к земле gnd по умолчанию 46
- Можно изолировать цифровые входы от земли с помощью dip переключателя 46
- Рис 11 dip переключатель 46
- Табл 11 m1 мастеры 46
- Цифровые входы 46
- Табл 12 m1 быстрая настройка 47
- Табл 12 m1 быстрая настройка 48
- Указание 48
- Табл 12 m1 быстрая настройка 49
- Табл 12 m1 быстрая настройка 50
- Табл 12 m1 быстрая настройка 51
- Табл 12 m1 быстрая настройка 52
- Табл 13 m1 4 пид регулирование 53
- В любых приложениях возможна произвольная настройка всех выводов привода на основной плате ввода вывода предусмотрены один аналоговый выход выходная частота и три релейных выхода работа отказ готовность 54
- Для управления приводом можно использовать клавиатуру шину fieldbus или клемму ввода вывода если управление осуществляется через клемму ввода вывода команды пуска останова подаются на входы di1 и di2 а задание частоты получается со входа ai1 или ai2 54
- Многоцелевое приложение 54
- Многоцелевое приложение обычно используется для контроля нескольких процессов например конвейеры где требуются различные функции управления двигателем 54
- Предусмотрены два режима ускорения торможения переключение между этими режимами ramp1 и ramp2 осуществляется по сигналу на входе di6 54
- Табл 13 m1 4 пид регулирование 54
- Клемма сигнал описание 55
- Рис 12 цепи управления которые по умолчанию используются для многоцелевого приложения 55
- Стандартная плата ввода вывода 55
- Гальванически развязанные подключено к земле gnd по умолчанию 56
- Можно изолировать цифровые входы от земли с помощью dip переключателя 56
- Рис 13 dip переключатель 56
- Табл 14 m1 мастеры 56
- Цифровые входы 56
- Табл 15 m1 быстрая настройка 57
- Табл 15 m1 быстрая настройка 58
- Указание 58
- Табл 15 m1 быстрая настройка 59
- Табл 15 m1 быстрая настройка 60
- Табл 15 m1 быстрая настройка 61
- Табл 15 m1 быстрая настройка 62
- Табл 16 m1 5 многоцелевое 63
- Табл 16 m1 5 многоцелевое 64
- Табл 16 m1 5 многоцелевое 65
- Приложение для потенциометра двигателя 66
- Клемма сигнал описание 67
- Рис 14 цепи управления которые по умолчанию используются приложением потенциометра двигателя 67
- Стандартная плата ввода вывода 67
- Гальванически развязанные подключено к земле gnd по умолчанию 68
- Можно изолировать цифровые входы от земли с помощью dip переключателя 68
- Рис 15 dip переключатель 68
- Табл 17 m1 мастеры 68
- Цифровые входы 68
- Табл 18 m1 быстрая настройка 69
- Табл 18 m1 быстрая настройка 70
- Указание 70
- Табл 18 m1 быстрая настройка 71
- Табл 18 m1 быстрая настройка 72
- Табл 18 m1 быстрая настройка 73
- Табл 18 m1 быстрая настройка 74
- Табл 19 m1 6 потенциометр двигателя 74
- Для запуска мастера стандартного приложения выберите вариант стандартное для параметра p1 приложение id 212 с помощью клавиатуры 75
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 75
- Если мастер запускается из мастера запуска выполнение мастера начинается с пункта 11 75
- Мастер стандартного приложения 75
- Мастер стандартного приложения помогает пользователю ввести основные параметры для приложения 75
- Мастеры 75
- Указание 75
- Для запуска мастера приложения местного дистанционного управления выберите вариант местное дистанционное для параметра p1 приложение id 212 с помощью клавиатуры 76
- Если мастер запускается из мастера запуска выполнение мастера начинается с пункта 11 76
- Мастер помогает пользователю ввести основные параметры приложения 76
- Мастер приложения местного дистанционного управления 76
- Теперь мастер стандартного приложения выполнен 76
- Указание 76
- Если для источника дистанционного управления выбран вариант клемма ввода вывода будет показан следующий вопрос если выбрать fieldbus мастер переходит непосредственно к вопросу 14 77
- Если для источника местного управления выбран вариант клемма ввода вывода b будет показан следующий вопрос если выбраны другие варианты мастер переходит непосредственно к вопросу 16 77
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 77
- Теперь программа мастера местного дистанционного управления выполнена 77
- Для запуска мастера многоступенчатой скорости выберите вариант многоступенчатая скорость для параметра p1 приложение id 212 с помощью клавиатуры 78
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 78
- Если мастер запускается из мастера запуска в мастере отображается только конфигурация ввода вывода привода 78
- Мастер приложения многоступенчатого управления скоростью 78
- Мастер стандартного приложения помогает пользователю ввести основные параметры для приложения 78
- Указание 78
- Для запуска мастера приложения пид регулирования выберите вариант пид регулирование для параметра p1 приложение id 212 с помощью клавиатуры 79
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 79
- Если мастер запускается из мастера запуска выполнение мастера начинается с пункта 11 79
- Мастер пид регулирования 79
- Мастер стандартного приложения помогает пользователю ввести основные параметры для приложения 79
- Теперь программа мастера приложения многоступенчатой скорости выполнена 79
- Указание 79
- Если выбран аналоговый входной сигнал будет показан вопрос 18 если выбраны другие варианты мастер перейдет к вопросу 19 80
- Если выбран вариант отличный от отобразятся следующие вопросы если выбран вариант мастер переходит непосредственно к вопросу 17 80
- Для запуска мастера многоцелевого приложения выберите вариант многоцелевой для параметра p1 приложение id 212 с помощью клавиатуры 81
- Если в пункте 22 выбрано значение да будут показаны следующие три вопроса если выбрать нет работа мастера будет завершена 81
- Если выбран аналоговый входной сигнал будет показан вопрос 21 если выбраны другие варианты мастер переходит к вопросу 23 81
- Если выбран вариант уставка с клавиатуры 1 или уставка с клавиатуры 2 мастер переходит непосредственно к вопросу 22 81
- Если мастер запускается из мастера запуска выполнение мастера начинается с пункта 11 81
- Мастер многоцелевого приложения 81
- Мастер стандартного приложения помогает пользователю ввести основные параметры для приложения 81
- Работа мастера приложения пид регулирования завершена 81
- Указание 81
- Для запуска мастера приложения потенциометра двигателя выберите вариант потенциометр двигателя для параметра p1 приложение id 212 с помощью клавиатуры 82
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 82
- Мастер помогает пользователю ввести основные параметры приложения 82
- Мастер приложения потенциометра двигателя 82
- Теперь программа мастера многоцелевого приложения выполнена 82
- Если для параметра тип двигателя выбран вариант асинхронный двигатель отображается следующее сообщение если выбран вариант двигатель с постоянными магнитами для параметра p3 косинус фи двигателя задается значение 1 00 и мастер переходит к пункту 7 83
- Если мастер запускается из мастера запуска выполнение мастера начинается с пункта 11 83
- Теперь программа мастера приложения потенциометра двигателя выполнена 83
- Указание 83
- Для запуска мастера многонасосной системы выберите вариант включить для параметра b1 в меню быстрая настройка по умолчанию будет предложено использовать пид регулятор в режиме с одной обратной связью одной уставкой в качестве источника сигнала управления по умолчанию используется плата ввода вывода a а регулируемая величина по умолчанию измеряется в 84
- Если выбран аналоговый входной сигнал будет показан вопрос 6 если выбраны другие варианты мастер переходит к вопросу 7 84
- Если выбран аналоговый входной сигнал будет показан вопрос 9 если выбраны другие варианты мастер переходит к вопросу 11 84
- Если выбран вариант отличный от отобразятся следующие вопросы если выбран вариант мастер переходит непосредственно к вопросу 5 84
- Если выбран вариант уставка с клавиатуры 1 или уставка с клавиатуры 2 вам будет показан вопрос 10 84
- Мастер многонасосной системы 84
- Если в пункте 11 выбрано значение да будут показаны следующие три вопроса 85
- Если выбрана функция автозамены отобразятся следующие три вопроса если функция автозамены не используется мастер переходит сразу к вопросу 21 85
- Для запуска мастера противопожарного режима выберите вариант включить для параметра b1 в меню быстрая настройка 86
- Если задано значение отличное от частота противопожарного режима мастер переходит к пункту 3 86
- Мастер противопожарного режима 86
- Осторожно 86
- Перед тем как продолжить работу изучите информацию касающуюся пароля и гарантии представленную в главе 9 5 противопожарный режим 86
- После этого на дисплее отображается конфигурация цифрового входа и релейного выхода заданная приложением автоматически выпишите эти значения эта функция недоступна на текстовом дисплее 86
- Интерфейсы пользователя 87
- Навигация с помощью клавиатуры 87
- Рис 16 базовая структура меню привода переменного тока 88
- Использование графического дисплея 89
- Редактирование значений 89
- Кнопка funct функции 92
- Сброс отказа 92
- Копирование параметров 96
- Сравнение параметров 98
- Справочная информация 99
- Использование меню избранное 100
- Использование текстового дисплея 101
- Редактирование значений 101
- Кнопка funct функции 102
- Сброс отказа 102
- Tel 358 0 201 2121 fax 358 0 201 212 205 104
- Vacon 104 интерфейсы пользователя 104
- В любом месте структуры меню нажмите кнопку funct 104
- Для выбора локального дистанционного управления используйте кнопки со стрелками вверх и вниз нажмите кнопку ок 104
- Для выбора локального или дистанционного управления снова используйте кнопки со стрелками вверх и вниз чтобы принять выбор нажмите кнопку ок 104
- Однако если происходит переключение с дистанционного управления на местное клавиатура выдается запрос задания с клавиатуры 104
- Переход на страницу управления 104
- После того как выбор будет сделан дисплей возвращается к тому состоянию в котором он находился в момент нажатия кнопки funct функции 104
- Страница управления позволяет легко контролировать наиболее важные параметры 104
- Структура меню 107
- Быстрая настройка 108
- Группа быстрой настройки включает различные мастеры и параметры быстрой настройки приложения vacon 100 более подробная информация о параметрах этой группы приведена в главе 1 первый запуск и 2 мастеры 108
- Контроль 108
- Многоканальный контроль 108
- Функция многоканального контроля позволяет выводить от 4 до 9 величин которые следует контролировать см 4 многоканальный контроль 108
- Эта функция недоступна на панели управления с текстовым дисплеем 108
- Программа vacon live 110
- Группа контроля 111
- Меню контроля 111
- Многоканальный контроль 111
- Кривая тенденции 112
- 252rpm 114
- 317rpm 114
- 327rpm 114
- Motor current motor speed 114
- На виде кривой тенденции активируйте соответствующую кривую с помощью кнопки со стрелкой вверх рамка дисплея выделяется более толстой линией 114
- На дисплее отобразится вертикальная линия значения в нижней части дисплея соответствуют положению линии 114
- Нажмите ок в целевой точке кривой 114
- Базовый вариант 116
- В меню контроля доступны только стандартные состояния платы ввода вывода состояния всех сигналов платы ввода вывода можно найти в виде исходных данных в меню ввода вывода и аппаратных средств 116
- В следующей таблице представлены основные контролируемые значения и связанные с ними данные 116
- Табл 20 параметры функции кривая тенденции 116
- Указание 116
- По запросу системы проверьте состояние платы расширения ввода вывода пользуясь меню ввода вывода и меню аппаратных средств 117
- Табл 21 пункты меню контроля 117
- Ввод вывод 118
- Входы температуры 118
- Табл 22 контроль входных и выходных сигналов 118
- Указание 118
- Эта группа параметров отображается если установлена дополнительная плата для измерения температуры opt bh 118
- Табл 23 контроль входов температуры 119
- Дополнительные значения 120
- Табл 24 контроль дополнительных значений 120
- Табл 24 контроль дополнительных значений 121
- Табл 24 контроль дополнительных значений 122
- Контроль параметров таймерных функций и часов реального времени 123
- Контроль таймерных функций 123
- Табл 25 контроль таймерных функций 123
- Контроль пид регулятора 124
- Табл 26 контроль значений пид регулятора 124
- Контроль внешнего пид регулятора 125
- Табл 27 контроль значений внешнего пид регулятора 125
- Контроль нескольких насосов 126
- Счетчики технического обслуживания 126
- Табл 28 контроль нескольких насосов 126
- Табл 29 контроль счетчика технического обслуживания 126
- Контроль данных по шине fieldbus 127
- Табл 30 контроль данных по шине fieldbus 127
- Табл 30 контроль данных по шине fieldbus 128
- Группа 3 настройки двигателя 129
- Меню параметров 129
- Табл 31 параметры паспортной таблички двигателя выполнением 129
- Табл 32 настройки управления двигателя 130
- Табл 32 настройки управления двигателя 131
- Табл 32 настройки управления двигателя 132
- Табл 32 настройки управления двигателя 133
- Табл 33 установочные параметры предельных значений двигателя 134
- Табл 34 установочные параметры для разомкнутого контура 135
- Выбор флажка 136
- Табл 34 установочные параметры для разомкнутого контура 136
- Табл 35 параметры пуска i f 137
- Табл 36 параметры стабилизатора крутящего момента 137
- Группа 3 настройка пуска останова 138
- Табл 37 меню настройки пуска останова 138
- Логика 0 139
- Логика 1 139
- Логика 2 139
- Логика 3 139
- Логика 4 139
- Табл 37 меню настройки пуска останова 139
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 140
- Табл 37 меню настройки пуска останова 140
- Группа 3 задания для управления 141
- Табл 38 параметры задания частоты 141
- Табл 38 параметры задания частоты 142
- Табл 38 параметры задания частоты 143
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 144
- Табл 38 параметры задания частоты 144
- Табл 39 параметры задания момента 145
- Табл 39 параметры задания момента 146
- Табл 39 параметры задания момента 147
- Табл 40 параметры для управления моментом без обратной связи 147
- Табл 41 параметры предустановленных частот 148
- Табл 41 параметры предустановленных частот 149
- Табл 42 параметры потенциометра двигателя 150
- Табл 43 параметры управления джойстиком 151
- Табл 43 параметры управления джойстиком 152
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 153
- Табл 44 параметры толчкового режима 153
- Группа 3 настройка линейного разгона замедления и тормозов 154
- Табл 45 настройка изменения скорости 1 154
- Табл 46 настройка изменения скорости 2 155
- Табл 47 параметры намагничивания при пуске 156
- Табл 48 параметры тормоза постоянного тока 156
- Табл 49 параметры торможения магнитным потоком 157
- Группа 3 конфигурация ввода вывода 158
- Табл 50 настройки цифровых входов 158
- Табл 50 настройки цифровых входов 159
- Табл 50 настройки цифровых входов 160
- Табл 50 настройки цифровых входов 161
- Табл 50 настройки цифровых входов 162
- Указание 162
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 163
- Количество доступных аналоговых входов зависит от установленных дополнительных плат и их настроек на стандартной плате ввода вывода реализовано два аналоговых входа 163
- Табл 50 настройки цифровых входов 163
- Указание 163
- Табл 51 настройки аналогового входа 1 164
- Табл 52 настройки аналогового входа 2 165
- Табл 53 настройки аналогового входа 3 165
- Табл 54 настройки аналогового входа 4 166
- Табл 55 настройки аналогового входа 5 166
- Табл 56 настройки аналогового входа 6 167
- Выбор функции базового релей ного выхода ro1 168
- Табл 57 настройки цифровых выходов на стандартной плате ввода вывода 168
- Табл 57 настройки цифровых выходов на стандартной плате ввода вывода 169
- Табл 57 настройки цифровых выходов на стандартной плате ввода вывода 170
- Табл 58 настройки аналоговых выходов стандартной платы ввода вывода 172
- Табл 58 настройки аналоговых выходов стандартной платы ввода вывода 173
- Аналоговые выходы гнезд расширения c d и e 174
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 174
- Отображаются только параметры для существующих выходов на дополнительных платах установленных в гнездах c d и e выберите аналогично функции базового выхода ao1 p3 174
- Табл 58 настройки аналоговых выходов стандартной платы ввода вывода 174
- Эта группа параметров не отображается если в гнездах c d или e отсутствуют аналоговые выходы 174
- Группа 3 отображение данных шины fieldbus 175
- Табл 59 отображение данных шины fieldbus 175
- Например значение выходной частоты 2500 обозначает 25 00 гц поскольку используется масштаб 0 01 все контролируемые значения которые содержатся в главе 4 группа контроля приводятся с учетом значения масштабирования 176
- Табл 59 отображение данных шины fieldbus 176
- Табл 60 используемые по умолчанию значения для вывода данных процесса по шине fieldbus 176
- Группа 3 запрещенные частоты 177
- Табл 61 запрещенные частоты 177
- Группа 3 контроль 178
- Табл 62 настройки контроля 178
- Табл 62 настройки контроля 179
- Группа 3 элементы защиты 180
- Табл 63 общие настройки элементов защиты 180
- Табл 63 общие настройки элементов защиты 181
- Табл 64 настройки тепловой защиты двигателя 182
- Табл 65 настройки защиты от опрокидывания двигателя 183
- Табл 66 настройки защиты от недогрузки двигателя 184
- Табл 67 настройки быстрого останова 185
- Выбор сигналов для формирова ния предупре ждения и сигнала отказа 186
- Табл 68 настройки отказа по входу температуры 1 186
- Указание 186
- Табл 68 настройки отказа по входу температуры 1 187
- Указание 187
- Выбор сигналов для формирова ния аварийного сигнала и сигнала отказа 188
- Табл 69 настройки отказа по входу температуры 2 188
- Указание 188
- Табл 69 настройки отказа по входу температуры 2 189
- Указание 189
- Табл 70 настройки защиты по низкому значению на аналоговом входе 190
- Табл 71 параметры определенного пользователем отказа 191
- Группа 3 0 автоматический сброс 192
- Табл 72 настройки автоматического сброса 192
- Табл 72 настройки автоматического сброса 193
- Табл 72 настройки автоматического сброса 194
- Группа 3 1 настройки прикладной программы 195
- Табл 73 настройки прикладной программы 195
- Табл 73 настройки прикладной программы 196
- Выбор флажка 197
- Группа 3 2 функции таймеров 197
- Табл 74 интервал 1 197
- Табл 75 интервал 2 197
- Табл 76 интервал 3 198
- Табл 77 интервал 4 198
- Табл 78 интервал 5 198
- Выбор флажка 199
- Табл 79 таймер 1 199
- Табл 80 таймер 2 199
- Табл 81 таймер 3 199
- Группа 3 3 пид регулятор 200
- Табл 82 базовые настройки пид регулятора 200
- Табл 82 базовые настройки пид регулятора 201
- Табл 83 настройки уставок 202
- Табл 83 настройки уставок 203
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 204
- Табл 83 настройки уставок 204
- Указание 204
- Табл 84 настройки обратных связей 205
- Табл 84 настройки обратных связей 206
- Значения параметра по умолчанию зависят от приложения выбранного параметром p1 приложение значения по умолчанию см в главе 11 приложение 1 207
- Табл 84 настройки обратных связей 207
- Указание 207
- Табл 85 настройки прямой связи 208
- Табл 86 настройки функции спящего режима 209
- Табл 86 настройки функции спящего режима 210
- Табл 87 параметры контроля процесса 210
- Табл 88 параметры для компенсации падения давления 211
- Табл 89 настройки плавного заполнения 212
- Указание 212
- Табл 90 параметры для контроля входного давления 213
- Табл 90 параметры для контроля входного давления 214
- Табл 90 параметры для контроля входного давления 215
- Табл 91 параметры защиты от замерзания 216
- Табл 91 параметры защиты от замерзания 217
- Табл 91 параметры защиты от замерзания 218
- Группа 3 4 внешний пид регулятор 219
- Табл 92 базовые настройки для внешнего пид регулятора 219
- Табл 92 базовые настройки для внешнего пид регулятора 220
- Табл 93 уставки внешнего пид регулятора 221
- Табл 93 уставки внешнего пид регулятора 222
- Табл 93 уставки внешнего пид регулятора 223
- Указание 223
- Табл 94 обратная связь внешнего пид регулятора 224
- Табл 95 внешний пид регулятор контроль процесса 225
- Группа 3 5 управление несколькими насосами 226
- Табл 96 параметры управления несколькими насосами 226
- Табл 96 параметры управления несколькими насосами 227
- Группа 3 6 счетчики технического обслуживания 228
- Табл 97 параметры для контроля избыточного давления 228
- Табл 98 счетчики технического обслуживания 228
- Группа 3 7 противопожарный режим 229
- Табл 99 параметры противопожарного режима 229
- Табл 99 параметры противопожарного режима 230
- Группа 3 8 параметры предварительного прогрева двигателя 231
- Табл 100 параметры предварительного прогрева двигателя 231
- Указание 231
- Табл 100 параметры предварительного прогрева двигателя 232
- Указание 232
- Группа 3 0 механический тормоз 233
- Табл 101 параметры механического тормоза 233
- Табл 101 параметры механического тормоза 234
- Группа 3 1 управление насосом 235
- Табл 102 параметры автоматической очистки 235
- Указание 235
- Табл 102 параметры автоматической очистки 236
- Табл 103 параметры подпорного насоса 237
- Указание 237
- Табл 103 параметры подпорного насоса 238
- Табл 104 параметры заливочного насоса 238
- Указание 238
- Активные отказы 239
- История отказов 239
- Меню диагностики 239
- Сброс отказов 239
- Суммирующие счетчики 239
- Табл 105 меню диагностики параметры суммирующих счетчиков 240
- Информацию о считывании значений счетчика с использованием шины fieldbus см в главе 9 9 суммирующие счетчики и счетчики с отключением 241
- Счетчики с отключением 241
- Табл 105 меню диагностики параметры суммирующих счетчиков 241
- Обнуление счет чика 242
- Табл 106 меню диагностики параметры счетчиков с отключением 242
- Информация о по 243
- Табл 107 меню диагностики информационные параметры по 243
- Меню платы ввода вывода и аппаратных средств 244
- Основные входы выходы 244
- Табл 108 меню ввода вывода и аппаратных средств параметры основной платы ввода вывода 245
- Гнезда для дополнительных плат 246
- Если дополнительная плата удалена на дисплее отображается код отказа 39 и имя отказа устройство извлечено см главу 10 коды отказов 246
- Параметры этой группы будут отличаться для разных дополнительных плат отображаются параметры той дополнительной платы которая была установлена если дополнительные платы не установлены в гнездах c d и e никакие параметры не выводятся более подробная информация о местоположении гнезд показана в главе 9 программирование цифровых и аналоговых входов 246
- Табл 108 меню ввода вывода и аппаратных средств параметры основной платы ввода вывода 246
- Табл 109 параметры зависящие от дополнительной платы 247
- В этом меню можно менять параметры вентилятора тормозного прерывателя и синусоидального фильтра 248
- Вентилятор всегда включен или работает в оптимизированном режиме в оптимизированном режиме внутренняя логика привода получает данные о температуре и управляет скоростью вращения вентилятора вентилятор останавливается через 5 минут после того как привод переходит в состояние готов если вентилятор постоянно включен он вращается с максимальной скоростью без остановок 248
- Настройки блока питания 248
- Синусоидальный фильтр ограничивает глубину перемодуляции и предохраняет функции терморегулирования от уменьшения частоты переключения 248
- Табл 110 меню платы ввода вывода и аппаратных средств параметры часов реального времени 248
- Часы реального времени 248
- Табл 111 настройки блока питания 249
- Доступно только для графической клавиатуры 250
- Клавиатура 250
- Табл 112 меню ввода вывода и аппаратных средств параметры клавиатуры 250
- Шина fieldbus 251
- Меню настройки пользователя избранное и уровни пользователя 257
- Настройки пользователя 257
- Табл 113 общие настройки в меню настроек пользователя 257
- Доступно только для графического дисплея 258
- Резервное копирование параметров 258
- Табл 114 меню настроек пользователя настройка резервного копирования параметров 258
- Добавление раздела в избранное 259
- Избранное 259
- Удаление элемента из папки избранное 259
- Уровни пользователя 260
- Изменение кода доступа для различных уровней пользователей 261
- Не теряйте код доступа если код доступа утрачен обратитесь в ближайший сервисный центр или к партнеру 261
- Осторожно 261
- Перейдите к уровням пользователей 261
- Табл 115 параметры уровня пользователя 261
- Настройки двигателя 263
- Описание параметров 263
- P3 идентификация ид 631 264
- P3 режим управления id 600 264
- P3 тип двигателя id 650 264
- Выполнение идентификации это часть настройки специфических параметров двигателя и привода этот инструмент используется при вводе в эксплуатацию и при обслуживании привода используется с целью поиска значений параметров которые оптимально подходят для эксплуатации привода 264
- При выполнении идентификации рассчитываются или измеряются параметры двигателя которые требуются для оптимального управления двигателем и скоростью 264
- При изменении этого параметра автоматически запускаются параметры p3 и p3 эти два параметра будут иметь разные значения для каждого из типов двигателя 264
- С помощью этого параметра можно указать тип используемого двигателя 264
- P3 кривая u f ид 108 269
- Предельный ток двигателя это не предельный ток перегрузки при котором происходит отключение 269
- Указание 269
- Если для параметра тип двигателя выбрано значение асинхронный двигатель то при изменении параметра автоматически задаются используемые по умолчанию значения 270
- Если для параметра тип двигателя выбрано значение двигатель с постоянными магнитами данному параметру автоматически присваивается значение линейный 270
- Рис 23 линейное и квадратичное изменение напряжения двигателя 270
- Рис 24 программируемая зависимость u f 270
- Функция пуска i f 272
- Функция стабилизатора крутящего момента 273
- Настройка пуска останова 274
- Во всех примерах на следующих страницах используется режим останова выбег cs сигнал управления 275
- Прежде чем можно будет запустить двигатель необходимо разомкнуть контакт пуска останова 275
- При подключении питания после возобновления подачи питания после сбоя после сброса отказа после останова с разрешением работы при выборе платы ввода вывода в качестве источника управления 275
- Рис 27 логика пуска останова от платы ввода вывода a блок схема 275
- Случайный запуск может произойти например в следующих случаях 275
- Tel 358 0 201 2121 fax 358 0 201 212 205 282
- Vacon 282 описание параметров 282
- Дистанционное управление плата ввода вывода a 282
- Если для параметра p3 используется значение по умолчанию клавиатура будет применено задание заданное в параметре p3 задание с клавиатуры 282
- Если параметр p3 режим управления установлен в значение управление моментом без обратной связи будет осуществляться управление крутящим моментом двигателя скорость двигателя меняется в соответствии с фактической нагрузкой на валу двигателя предельные значения скорости двигателя зависят от параметра p3 предел частоты управления моментом 282
- Задание момента 282
- Задание частоты 282
- Задание частоты поступает с шины fieldbus если для параметра p3 0 сохранено используемое по умолчанию значение fieldbus 282
- Задания для управления 282
- Используйте параметр p3 чтобы выбрать плату ввода вывода b в качестве источника задания частоты 282
- Используйте параметр p3 чтобы выбрать плату ввода вывода а в качестве источника задания частоты 282
- Источник дистанционного управления плата ввода вывода b 282
- Источник дистанционного управления шина fieldbus 282
- Источник задания частоты можно запрограммировать для любого места управления за исключением пк для него задание частоты всегда берется с пк 282
- Местное управление клавиатура 282
- Рис 33 функциональный график задания момента 282
- Предустановленные частоты 284
- P3 предустановленная частота 0 ид 180 285
- P3 предустановленная частота 1 ид 105 285
- P3 предустановленная частота 2 ид 106 285
- P3 предустановленная частота 3 ид 126 285
- P3 предустановленная частота 4 ид 127 285
- P3 предустановленная частота 5 ид 128 285
- P3 предустановленная частота 6 ид 129 285
- P3 предустановленная частота 7 ид 130 285
- Значение 0 выбирается для параметра p3 285
- Чтобы выбрать предустановленную частоту от 1 до 7 подавайте сигнал на цифровые входы p3 0 выбор предустановленной частоты 0 p3 1 выбор предустановленной частоты 1 и или p3 2 выбор предустановленной частоты 2 предустановленная частота определяется различными наборами активных цифровых входов более подробные сведения см в следующей таблице значения предустановленных частот автоматически ограничены минимальной и максимальной частотами p3 и p3 285
- Чтобы установить в качестве задания предустановленную частоту 0 выберите значение 0 предустановленная частота 0 для параметра p3 выбор задания управления для платы ввода вывода а 285
- Вход активизирован 286
- Значение 1 выбирается для параметра p3 286
- С различными наборами активных цифровых входов можно использовать предустановленные частоты от 1 до 3 от количества активных входов зависит используемая предустановленная частота 286
- Табл 117 выбор предустановленных частот при значении параметра p3 в двоичном коде 286
- P3 0 выбор предустановленной частоты 0 ид 419 287
- P3 1 выбор предустановленной частоты 1 ид 420 287
- P3 2 выбор предустановленной частоты 2 ид 421 287
- Вход активизирован 287
- Свяжите цифровой вход с этими функциями см главу 9 программирование цифровых и аналоговых входов для получения предустановленных частот 1 7 более подробные сведения см в табл 117 выбор предустановленных частот при значении параметра p3 в двоичном коде а также в таблицах табл 41 параметры предустановленных частот и табл 50 настройки цифровых входов 287
- Табл 118 выбор предустановленных частот при значении параметра p3 количество входов 287
- Параметры потенциометра двигателя 288
- Параметры джойстика 289
- P3 задержка перехода в спящий режим для джойстика id 386 290
- P3 зона спящего режима джойстика ид 385 290
- Если задание джойстика остается в зоне спящего режима на протяжении времени превышающего задержку перехода в спящий режим привод останавливается и активируется спящий режим 290
- Нулевое значение параметра означает что задержка перехода в спящий режим не используется 290
- Параметры толчкового режима 290
- Рис 38 функция джойстика 290
- Указание 290
- Функция спящего режима джойстика доступна только в том случае если для управления заданием частоты используется джойстик 290
- Функция толчкового режима используется для кратковременного переопределения нормального управления эта функция может использоваться например для медленного управления процессом в определенном состоянии или положении при выполнении работ 290
- Настройка линейного разгона замедления и тормозов 292
- Конфигурация ввода вывода 293
- Программирование цифровых и аналоговых входов 293
- Diginslot0 296
- Diginslota3 296
- Diginslota6 296
- Digital inputs 296
- Ext fault close 296
- Ext fault open 296
- Fault reset close 296
- Выберите значение параметра чтобы перейти в режим редактирования нажмите кнопку со стрелкой вправо 296
- Выполните следующие шаги чтобы вместо входа di3 выбрать например вход di6 клемма 16 на стандартной плате ввода вывода 296
- Программирование с использованием графического дисплея 296
- Функция замыкание при внешнем отказе расположенная в меню m3 соответствует параметру p3 1 по умолчанию ему присвоено значение digin slota на графическом дисплее и di a на текстовом дисплее после того как выбор будет сделан цифровой сигнал подаваемый на цифровой вход di3 клемма 10 управляет замыканием при внешнем отказе 296
- Tel 358 0 201 2121 fax 358 0 201 212 205 298
- Vacon 298 описание параметров 298
- Вы перешли в режим редактирования о чем свидетельствует мигающая буква d если доступно больше цифровых входов например на дополнительных платах которые установлены в гнезда c d или e эти входы также можно выбрать 298
- Выберите значение параметра чтобы перейти в режим редактирования нажмите кнопку ок 298
- Нажмите кнопку со стрелкой вверх три раза чтобы изменить значение клеммы на 6 чтобы принять изменение нажмите кнопку ок 298
- Нажмите кнопку со стрелкой вправо еще раз чтобы активизировать значение клеммы 3 буква d прекращает мигать 298
- Программирование с использованием текстового дисплея 298
- A текстовый дисплей b название параметра 300
- C значение параметра т е заданный аналоговый вход 300
- Если вместо ai1 должен использоваться аналоговый вход на дополнительной плате в гнезде c выполните следующие действия 300
- На стандартной плате ввода вывода доступны два аналоговых входа клеммы 2 3 и 4 5 гнезда а 300
- Параметр p3 выбор сигнала ai1 расположен в меню m3 по умолчанию параметру присвоено значение anin slota на графическом дисплее и ai a на текстовом дисплее для аналогового сигнала задания частоты ai1 в данный момент используется аналоговый вход на клеммах 2 3 с помощью dip переключателей задайте использование напряжения или тока для передачи значения сигнала более подробная информация приведена в руководстве по установке 300

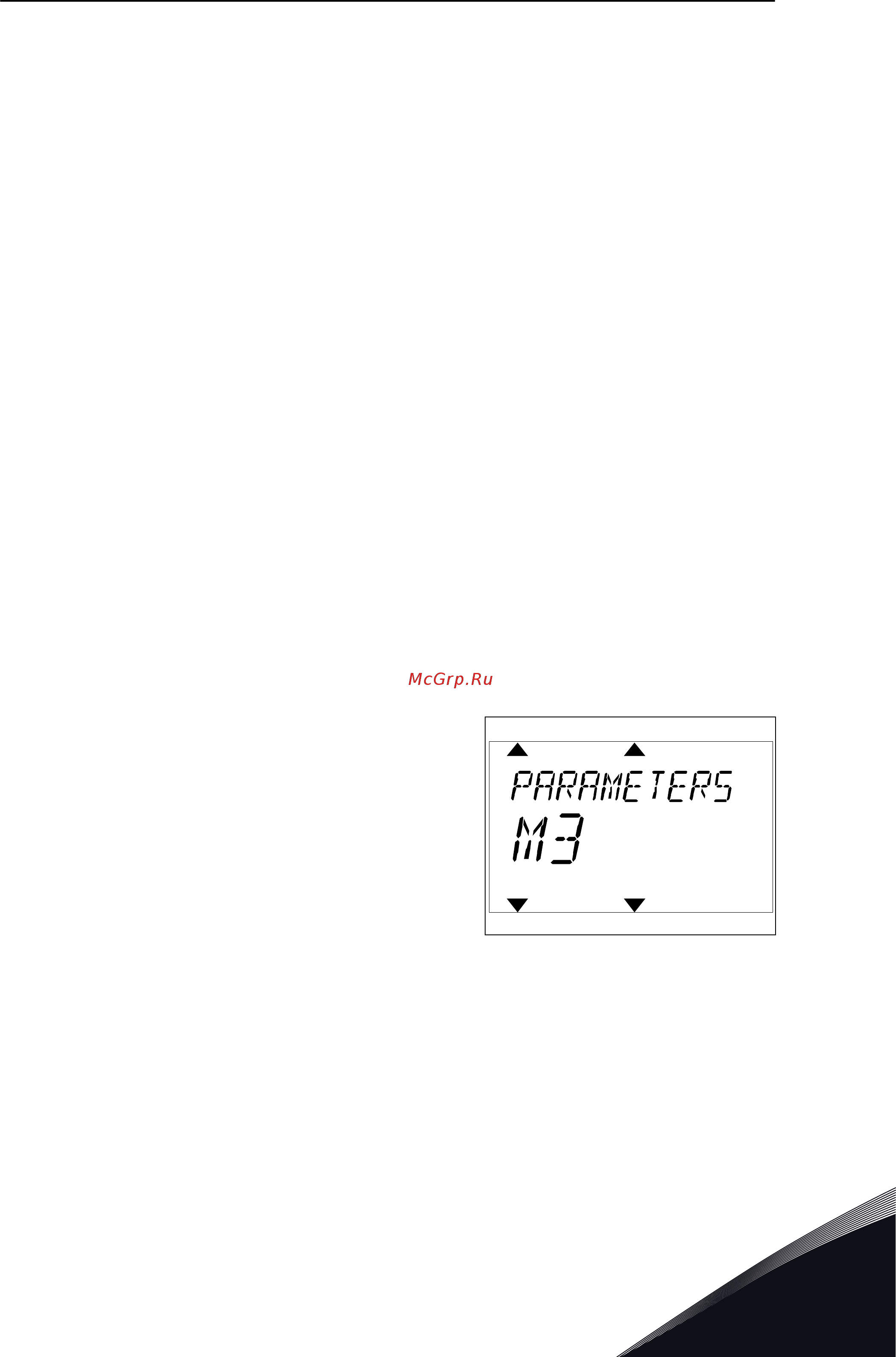

- Рис 45 меню аналоговых входов на текстовом дисплее 300
- Tel 358 0 201 2121 fax 358 0 201 212 205 302
- Vacon 302 описание параметров 302
- Вы перешли в режим редактирования о чем свидетельствует мигающая буква а 302
- Нажмите кнопку со стрелкой вверх чтобы изменить значение гнезда на c чтобы принять изменение нажмите кнопку ок 302
- Описание источников сигнала 303
- P3 5 запуск разрешен ид 407 304
- P3 6 блокировка вращения 1 ид 1041 304
- P3 7 блокировка вращения 2 ид 1042 304
- Для остановки привод использует значение параметра p3 функция останова при останове следящего привода всегда наблюдается выбег 304
- Если блокировка активна привод не запускается 304
- Используемые по умолчанию функции программируемых входов 304
- Когда контакт разомкнут пуск двигателя запрещен когда контакт замкнут пуск двигателя разрешен 304
- Параметры это функции которые связываются с соответствующим цифровым входом текст digin slot a означает второй вход в гнезде a можно также связать функции с временными каналами временные каналы также представляются как клеммы 304
- Состояния цифровых входов и выходов можно контролировать в представлении многоканального контроля 304
- Табл 119 используемые по умолчанию функции программируемых цифровых и аналоговых входов 304
- Цифровые входы 304
- Эту функцию можно использовать для предотвращения запуска двигателя при закрытой заслонке если активировать блокировку во время работы привода то он остановится 304
- Аналоговые входы 305
- P3 диапазон сигнала ai1 ид 379 306
- Рис 46 фильтрация сигнала ai1 306
- Также можно использовать аналоговый входной сигнал в качестве задания частоты масштабирование аналогового входного сигнала изменяется в зависимости от выбора значения 0 или 1 306
- Тип аналогового входного сигнала ток или напряжение выбирается с помощью dip переключателей на плате управления более подробные сведения см в руководстве по монтажу 306
- 100 50 20 307
- P3 ai1 пользовательский диапазон макс ид 381 307
- P3 ai1 пользовательский диапазон мин ид 380 307
- Ма 20 ма 10 ма 4 ма 307
- Параметры p3 и p3 позволяют свободно настроить диапазон аналогового входного сигнала в пределах 160 160 307
- Рис 47 диапазон аналогового входного сигнала вариант 0 307
- Рис 48 диапазон аналогового входного сигнала вариант 1 307
- P3 инверсия сигнала ai1 ид 387 308
- Ма 20 ма 16 ма 8 ма 308
- Можно использовать аналоговый входной сигнал в качестве задания частоты масштабирование аналогового входного сигнала изменяется в зависимости от выбора значения 0 или 1 308
- Например можно использовать аналоговый входной сигнал в качестве задания частоты и для этих двух параметров задать значение от 40 до 80 в таком случае задание частоты изменяется между минимальным и максимальным заданиями частоты а аналоговый входной сигнал изменяется в пределах 8 16 ма 308
- При инверсии аналогового входного сигнала кривая сигнала принимает противоположное значение 308
- Рис 49 пользовательский диапазон сигнала ai1 минимум максимум 308
- 100 50 309
- Ма 20 ма 10 ма 309
- Рис 50 инверсия сигнала ai1 вариант 0 309
- Рис 51 инверсия сигнала ai1 вариант 1 309
- P3 назначение основного релейного выхода ro1 ид 11001 310
- Табл 120 выходные сигналы через ro1 310
- Цифровые выходы 310
- Табл 120 выходные сигналы через ro1 311
- Табл 120 выходные сигналы через ro1 312
- P3 функция ao1 ид 10050 313
- Аналоговые выходы 313
- В этом параметре указано содержимое аналогового выходного сигнала 1 масштабирование аналогового выходного сигнала зависит от сигнала 313
- Табл 120 выходные сигналы через ro1 313
- P3 максимум шкалы ao1 ид 10054 315
- P3 минимум шкалы ao1 ид 10053 315
- Эти параметры можно использовать чтобы свободно настраивать масштабирование аналогового выходного сигнала шкала определяется в единицах измерения 315
- Запрещенные частоты 316
- Контроль 318
- Элементы тепловой защиты двигателя 318
- P3 допустимая тепловая нагрузка двигателя ид 708 321
- Например установка на 130 означает что номинальная температура будет достигнута при токе двигателя составляющем 130 от номинального 321
- Рис 56 тепловая постоянная времени двигателя 321
- Защита от опрокидывания двигателя 322
- Защита от недогрузки 323
- In 1 in 2 326
- P3 защита по низкому значению на аналоговом входе ид 767 326
- Или 326
- Используйте защиту по низкому значению на аналоговом входе для поиска сбоев аналоговых входных сигналов эта функция обеспечивает защиту только в отношении аналоговых входов которые применяются для задания частоты или момента а также если внутренний внешний пид регуляторы настроены на использование таких сигналов 326
- Нет 326
- Нормальная работа 326
- Привод остановлен 326
- Привод переводится в режим не готов и выдается аварийный сигнал сигнал отказа согласно параметру отказ быстрого останова 326
- Рис 61 логика быстрого останова 326
- P3 отказ связанный с низким значением сигнала аналогового входа ид 700 327
- P3 реакция на определенный пользователем отказ 1 ид 15525 327
- Если защита по низкому значению на аналоговом входе включена в параметре p3 этот параметр отвечает за реакцию на код отказа 50 идентификатор отказа 1050 327
- Защиту можно активировать только тогда когда привод находится в состоянии вращения или в состоянии вращения и состоянии останова 327
- Значение аварийный сигнал предыдущая частота может использоваться только если аналоговый вход 1 или 2 применяется для задания частоты 327
- Указание 327
- Функция защиты по низкому значению на аналоговом входе контролирует уровень сигнала на аналоговых входах 1 6 если аналоговый входной сигнал остается ниже 50 от минимального сигнала на протяжении трех секунд формируется аварийный сигнал или сигнал предупреждения по низкому значению на аналоговом входе 327
- Этот параметр используется для настройки отклика на определенный пользователем отказ 1 идентификатор отказа 1114 т е он определяет реакцию привода на возникновение этого отказа 327
- Автоматический сброс 328
- Временные каналы 329
- Для временных каналов 1 3 можно назначать функции интервала и или таймера временные каналы можно применять для управления функциями включения выключения например через релейные выходы или цифровые входы логика 329
- Не рекомендуется использовать функции таймера без вспомогательного аккумулятора если не используется аккумулятор часов реального времени то параметры времени и даты привода сбрасываются при каждом отключении питания 329
- Рис 62 функция автоматического сброса 329
- Таймер позволяет контролировать функции с использованием внутренних часов реального времени rtc любой функцией которой можно управлять через цифровой вход можно также управлять с помощью часов реального времени используя временные каналы 1 3 для управления цифровым входом внешний плк использовать не обязательно можно запрограммировать интервалы замыкания и размыкания этого входа внутри системы управления приводом 329
- Указание 329
- Функции таймера можно использовать с максимальной пользой в том случае если в системе установлен аккумулятор и при выполнении мастера запуска надлежащим образом настроены параметры часов реального времени аккумулятор поставляется по отдельному заказу 329
- Функции таймеров 329
- P3 3 0 задержка для зоны нечувствительности ид 1057 333
- P3 3 зона нечувствительности ид 1056 333
- Если фактическое значение попадает в зону нечувствительности в течение времени задержки то значение на выходе пид регулятора фиксируется эта функция предотвращает ненужные перемещения и износ пускателей например клапанов 333
- Пид регулятор 333
- Рис 68 временной канал 1 используется с целью формирования сигнала управления для команды пуска вместо цифрового входа 333
- Рис 69 функция зоны нечувствительности 333
- Прямая связь 334
- Функция спящего режима 334
- Контроль процесса 336
- Компенсация падения давления 337
- Плавное заполнение 339
- Контроль входного давления 340
- Если значение сигнала входного давления насоса опускается ниже предела предупреждения то формируется аварийный сигнал значение уставки пид регулятора снижается что приводит к уменьшению давления на выходе насоса если давление становится меньше предела отказа насос останавливается и формируется сигнал отказа 341
- Защита от замерзания 341
- Рис 77 размещение датчика давления 341
- Рис 78 функция контроля входного давления 341
- Функция защиты от замерзания позволяет предотвратить повреждение насоса при низких температурах если насос находится в спящем режиме а измеренная температура насоса опускается ниже заданной температуры защиты насос начнет работать при постоянной частоте как указано в параметре p3 3 0 частота защиты от 341
- Функция управления несколькими насосами 342
- Выбор 1 включать 346
- Если регулирующий двигатель должен быть включен в автозамену или в логику блокировки схема должна соответствовать рисунку ниже каждым двигателем управляет одно реле логика контакторов всегда подключает первый двигатель к приводу а следующие к сети 346
- Рис 83 выбор 0 346
- P3 5 автозамена ид 1027 347
- Рис 84 выбор 1 347
- Противопожарный режим 349
- Счетчики технического обслуживания 349
- P3 8 функция предварительного прогрева двигателя ид 1225 352
- Механический тормоз 352
- Состояние механического тормоза можно контролировать посредством значения слово состояния приложения 1 в группе контроля дополнительные значения 352
- Указание 352
- Управление механическим тормозом используется чтобы управлять внешним механическим тормозом посредством цифрового выходного сигнала механический тормоз отпускается включается когда выходная частота привода достигает заданных пределов отпускания включения 352
- Функция предварительного прогрева двигателя 352
- Функция предварительного прогрева двигателя поддерживает привод и двигатель прогретыми в состоянии останова при прогреве на двигатель подается постоянный ток прогрев двигателя также позволяет избавиться от конденсации 352
- P3 0 задержка механического тормоза id 353 354
- P3 0 предельная частота включения тормоза ид 1539 354
- P3 0 предельная частота отпускания тормоза id 1535 354
- Tel 358 0 201 2121 fax 358 0 201 212 205 354
- Vacon 354 описание параметров 354
- Выходная частота привода остается на этом уровне пока не истекает время задержки механического тормоза и в систему не поступает надлежащий сигнал состояния обратной связи тормоза 354
- Значение параметра p3 0 это предельное значение выходной частоты привода для включения механического тормоза привод останавливается и выходная частота приближается к 0 параметр можно использовать как для положительного так и для отрицательного направления 354
- Значение параметра p3 0 это предельное значение выходной частоты привода для отпускания механического тормоза в системе управления без обратной связи рекомендуется использовать значение равное номинальному скольжению двигателя 354
- После формирования команды отпускания тормоза скорость остается на уровне параметра p3 0 предельная частота отпускания тормоза пока не истекло время задержки реакции тормоза установите время задержки в соответствии со временем реакции механического тормоза 354
- Рис 88 логика отпускания механического тормоза 354
- Функция задержки механического тормоза используется чтобы избежать пиков тока и или момента это также предотвращает ситуацию в которой двигатель работает на полной скорости при включенном тормозе если параметр p3 0 используется одновременно с p3 0 задание частоты изменяется только после истечения задержки и поступления сигнала обратной связи 354
- Автоматическая очистка 355
- Управление насосом 355
- P3 1 функция подпорного насоса ид 1674 357
- Активизация очистки 357
- Время очистки в обратном направлении 357
- Время очистки в прямом направлении 357
- Выходная частота 357
- Нулевая частота 357
- Подпорный насос 357
- Подпорный насос представляет собой насос меньшего размера который используется чтобы поддерживать давление в трубопроводе например когда главный насос переведен в спящий режим например это может потребоваться в ночное время 357
- Рис 90 функция автоматической очистки 357
- Функция очистки 357
- Функция подпорного насоса используется чтобы управлять подпорным насосом с помощью цифрового выходного сигнала подпорный насос можно использовать если для управления главным насосом применяется пид регулятор для этой функции предусмотрены три режима работы 357
- Цикл 2 цикл 1 357
- Циклы очистки 357
- Частота очистки в обратном направлении 357
- Частота очистки в прямом направлении 357
- Заливочный насос 358
- Заливочный насос представляет собой насос меньшего размера который используется для заполнения впуска главного насоса чтобы предотвратить всасывание воздуха последним 358
- Рис 91 функция подпорного насоса 358
- Функция заливочного насоса используется чтобы управлять заливочным насосом с помощью цифрового выходного сигнала чтобы запускать заливочный насос перед пуском главного насоса можно задать время задержки заливочный насос работает непрерывно пока работает главный насос 358
- Суммирующие счетчики и счетчики с отключением 359
- Счетчик времени работы 359
- Счетчик времени вращения 360
- Счетчик времени работы с отключением 360
- Счетчик времени включенного питания 361
- Счетчик энергии 361
- Счетчик энергии с отключением 362
- Шина fieldbus установите нарастающий фронт в параметр id2312 сброс счетчика энергии с отключением 364
- На дисплее отобразится отказ 365
- Поиск неисправностей 365
- Сброс с использованием кнопки сброса 366
- Сброс с использованием параметра на графическом дисплее 366
- Reset faults 367
- Stop ready i o 367
- Выберите да и нажмите ок 367
- Выберите параметр сброс отказов 367
- Перейдите в меню диагностики 367
- С помощью кнопок со стрелками вверх и вниз найдите параметр сброс отказов 367
- Сброс с использованием параметра на текстовом дисплее 367
- Более подробные сведения об отказах можно найти в журнале отказов в журнале отказов содержится не более 40 отказов 368
- Для просмотра данных об отказе нажмите кнопку со стрелкой вправо 368
- История отказов 368
- Перейдите к журналу отказов для просмотра более подробных сведений об отказе 368
- Просмотр журнала отказов на графическом дисплее 368
- Fault history 369
- Stop ready i o 369
- Данные будут представлены в форме списка 369
- Для перехода к журналу отказов нажмите ок 369
- Для просмотра данных об отказе еще раз нажмите ок 369
- Просмотр журнала отказов на текстовом дисплее 369
- Tel 358 0 201 2121 fax 358 0 201 212 205 370
- Vacon 370 поиск неисправностей 370
- Для просмотра данных используйте кнопку со стрелкой вниз 370
- Коды отказов 371
- Указание 374
- Значения по умолчанию для параметров в различных приложениях 386
- Приложение 1 386
- Табл 122 значения по умолчанию для параметров в различных приложениях 387
- Табл 122 значения по умолчанию для параметров в различных приложениях 388
- Табл 122 значения по умолчанию для параметров в различных приложениях 389
- Табл 122 значения по умолчанию для параметров в различных приложениях 390
- Find your nearest vacon office on the internet at 392
- Www vacon com 392
Похожие устройства
- Vacon VACON0100-3L-0140-2 Руководство по технике безопасности
- Vacon VACON0100-3L-0170-2 Брошюра
- Vacon VACON0100-3L-0170-2 Руководство по монтажу IP00
- Vacon VACON0100-3L-0170-2 Руководство по монтажу приводов закрытого типа
- Vacon VACON0100-3L-0170-2 Руководство по монтажу
- Vacon VACON0100-3L-0170-2 Руководство по применению
- Vacon VACON0100-3L-0170-2 Руководство по технике безопасности
- Vacon VACON0100-3L-0205-2 Брошюра
- Vacon VACON0100-3L-0205-2 Руководство по монтажу IP00
- Vacon VACON0100-3L-0205-2 Руководство по монтажу приводов закрытого типа
- Vacon VACON0100-3L-0205-2 Руководство по монтажу
- Vacon VACON0100-3L-0205-2 Руководство по применению
- Vacon VACON0100-3L-0205-2 Руководство по технике безопасности
- Vacon VACON0100-3L-0261-2 Брошюра
- Vacon VACON0100-3L-0261-2 Руководство по монтажу IP00
- Vacon VACON0100-3L-0261-2 Руководство по монтажу приводов закрытого типа
- Vacon VACON0100-3L-0261-2 Руководство по монтажу
- Vacon VACON0100-3L-0261-2 Руководство по применению
- Vacon VACON0100-3L-0261-2 Руководство по технике безопасности
- Vacon VACON0100-3L-0310-2 Брошюра
