P3.13.8.1 ИСПОЛЬЗОВАТЬ РЕЖИМ ПЛАВНОГО ЗАПОЛНЕНИЯ (ИД 1094)
P3.13.8.2 ЧАСТОТА ПЛАВНОГО ЗАПОЛНЕНИЯ (ИД 1055)
P3.13.8.3 УРОВЕНЬ ПЛАВНОГО ЗАПОЛНЕНИЯ (ИД 1095)
P3.13.8.4. ЗАДЕРЖКА ПЛАВНОГО ЗАПОЛНЕНИЯ (ИД 1096)
Привод работает на частоте плавного заполнения до тех пор, пока значение обратной
связи не достигнет уровня плавного заполнения. Если значение обратной связи не
станет равным уровню плавного заполнения в течение времени ожидания, формируется
аварийный сигнал или сигнал отказа. Для выбора реакции используется параметр
P3.13.8.5 (Реакция на превышение задержки плавного заполнения ПИД-регулятора).
Задание
Режим плавного
заполнения
Регулируемая величина
Уровень плавного заполнения
Частота
Частота плавного заполнения
Режим регулирования

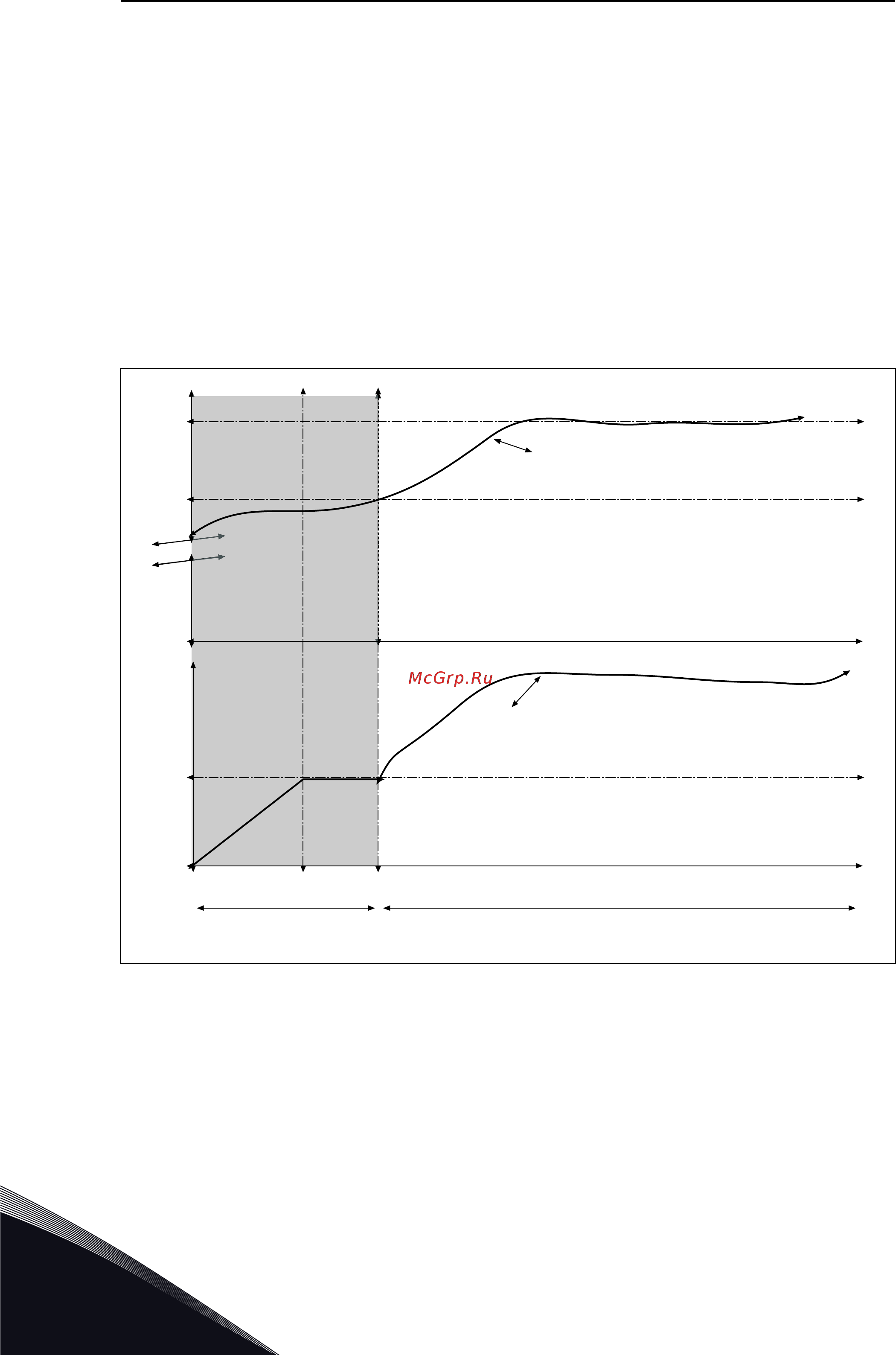

Рис. 76: Функция плавного заполнения
9.12.6 КОНТРОЛЬ ВХОДНОГО ДАВЛЕНИЯ
Функция контроля входного давления используется, чтобы контролировать, достаточно
ли воды на впуске насоса, Если воды достаточно, насос не всасывает воздух и кавитация
при всасывании отсутствует. Чтобы использовать эту функцию, следует установить
датчик давления на впуске насоса.
VACON · 340 ОПИСАНИЕ ПАРАМЕТРОВ
9
