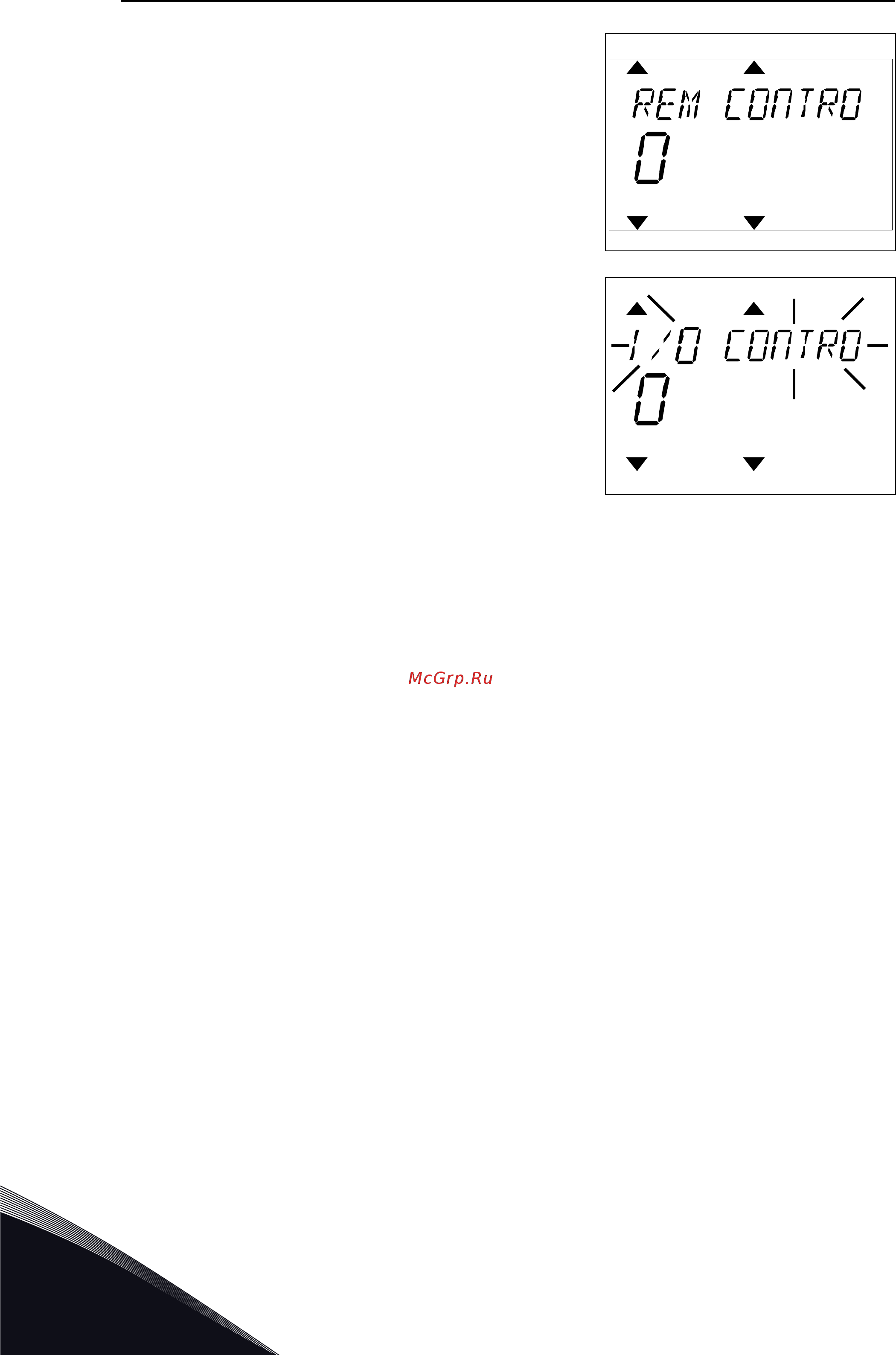

2 Чтобы перейти в режим редактирования,
нажмите кнопку ОК.
READY
FAULT
ALARM
STOP
RUN
BUS
KEYPAD
I/O
REV
FWD
3 Для установки нового значения используйте
кнопки со стрелками вверх и вниз.
READY
FAULT
ALARM
STOP
RUN
KEYPAD
I/O
REV
FWD
BUS
4 Чтобы принять изменение, нажмите кнопку ОК.
Чтобы игнорировать изменение и вернуться к
предыдущему уровню, нажмите кнопку Back/
Reset (Назад/сброс).
РЕДАКТИРОВАНИЕ ЧИСЛОВЫХ ЗНАЧЕНИЙ
1 Найдите требуемый параметр.
2 Войдите в режим редактирования.
3 Для перемещения между знаками используйте
кнопки со стрелками влево и вправо. Для
изменения значений нажимайте кнопки Вверх и
Вниз.
4 Чтобы принять изменение, нажмите кнопку ОК.
Чтобы игнорировать изменение и вернуться к
предыдущему уровню, нажмите кнопку Back/
Reset (Назад/сброс).
3.3.2 СБРОС ОТКАЗА
Для сброса отказа можно использовать кнопку Reset (Сброс) или параметр Reset Faults
(Сброс отказов). См. указания в разделе 10.1 На дисплее отобразится отказ.
3.3.3 КНОПКА FUNCT (ФУНКЦИИ)
Кнопка FUNCT (ФУНКЦИИ) используется для выполнения следующих четырех функций.
