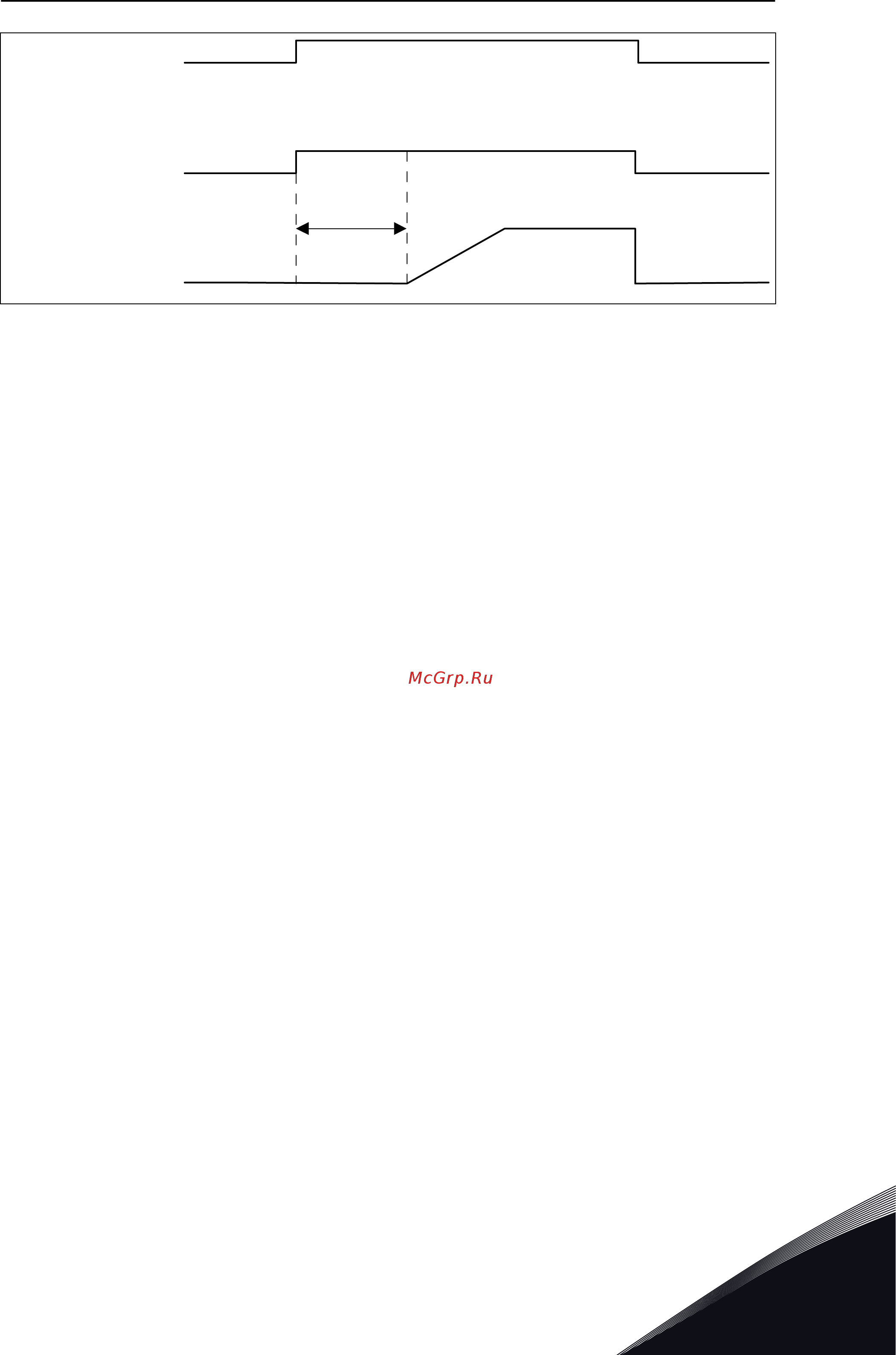

Команда пуска
(главный насос)
Управление заливочным
насосом (цифровой
выходной сигнал)
Частота выходного
сигнала (главный насос)
Время
заливки
Рис. 92: Функция заливочного насоса
P3.21.3.1 ФУНКЦИЯ ЗАЛИВОЧНОГО НАСОСА (ИД 1677)
Параметр P3.21.3.1 позволяет управлять внешним заливочным насосом с помощью
цифрового выхода. Для цифрового выхода должен быть выбран сигнал Управление
заливочным насосом.
P3.21.3.2 ВРЕМЯ ЗАЛИВКИ (ИД 1678)
Значение этого параметра задает время, чтобы запускать заливочный насос перед
пуском главного насоса.
9.19 СУММИРУЮЩИЕ СЧЕТЧИКИ И СЧЕТЧИКИ С ОТКЛЮЧЕНИЕМ
Привод переменного тока Vacon
®
использует разные счетчики для подсчета времени
работы и потребления электроэнергии. Некоторые счетчики подсчитывают суммарные
значения, а некоторые могут сбрасываться.
Счетчики энергии измеряют количество энергии, потребленной из питающей сети.
Другие счетчики используются, чтобы измерять, например, время работы привода или
время вращения двигателя.
Для контроля значений счетчиков можно использовать ПК, клавиатуру или шину
Fieldbus. Если используется клавиатура или ПК, значения счетчиков можно
контролировать в меню «Диагностика». Если используется шина Fieldbus, значения
счетчиков можно считывать по идентификационным номерам. В этой главе приводятся
сведения об использовании таких идентификационных номеров.
9.19.1 СЧЕТЧИК ВРЕМЕНИ РАБОТЫ
Счетчик времени работы в блоке управления сбросить невозможно. Счетчик
располагается в подменю «Суммирующие счетчики». Значение счетчика состоит из пяти
различных 16-разрядных значений. Если используется шина Fieldbus, значения
счетчиков можно считывать по идентификационным номерам.
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 359
