P3.20.1 УПРАВЛЕНИЕ ТОРМОЗОМ (ID 1541)
Табл. 121: Выбор режима работы механического тормоза
Значение Наименование варианта Описание
0 Отключено Управление механического тормоза не используется.
1 Включено
Управление механического тормоза используется, но
состояние тормоза не контролируется.
2
Включено с контролем состоя-
ния тормоза
Управление механического тормоза используется, и
состояние тормоза контролируется с помощью цифрового
входного сигнала (P3.20.8).
1
2
3
5
4
6
7
Выходная частота
Предельная частота
включения ID1539
Предельная частота
отпускания ID1535
Команда пуска
Команда отпускания
механического тормоза
(цифровой выход)
Механ.
тормоз
Задержка

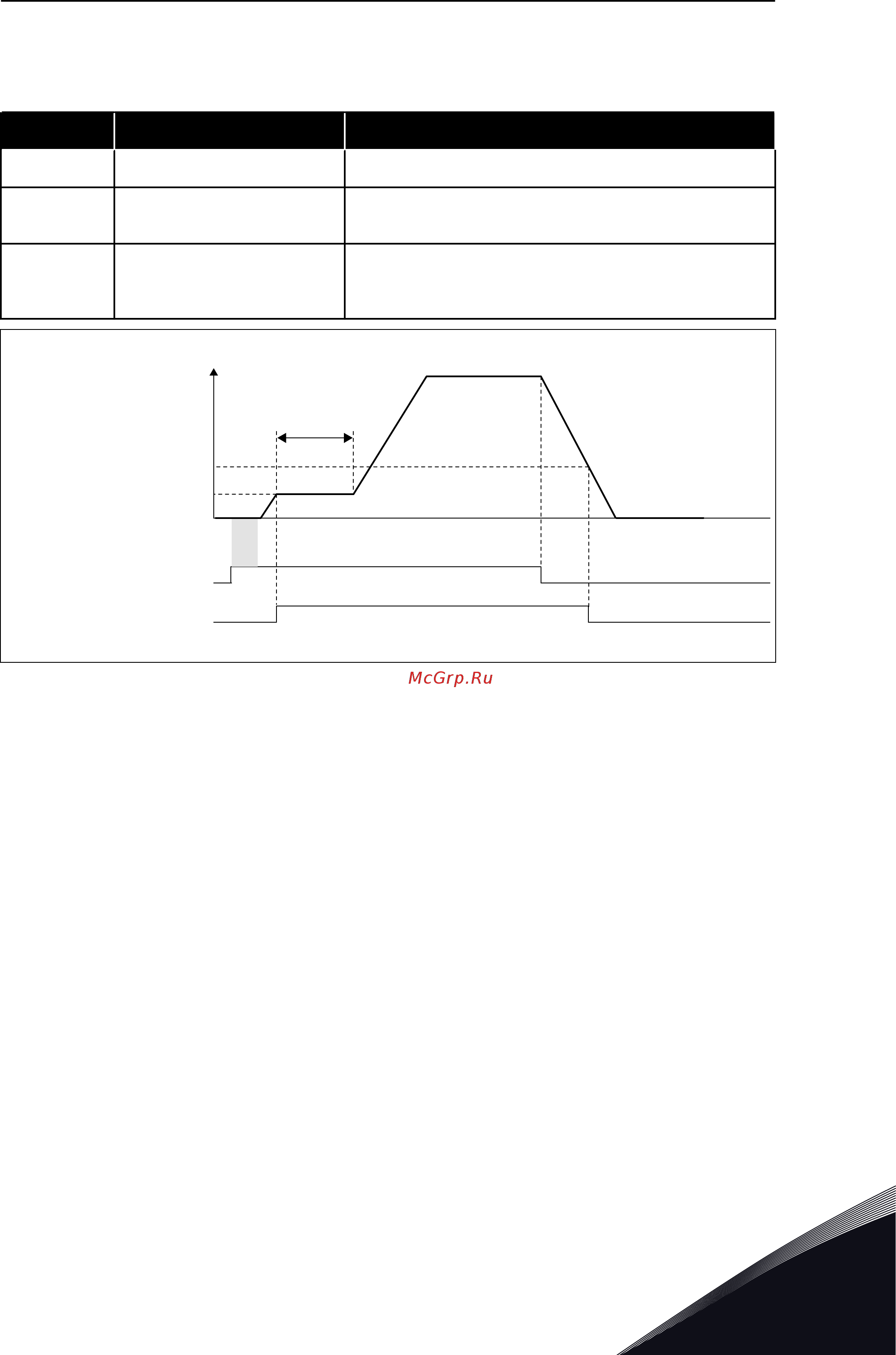

Рис. 87: Функция механического тормоза
1. Выдана команда пуска.
2. Рекомендуется использовать
намагничивание при пуске, чтобы
быстро увеличить магнитный поток
двигателя и уменьшить время, по
истечении которого двигатель
способен поддерживать номинальный
момент.
3. Когда время намагничивания при
пуске истекает, задание частоты
изменяется на предельную частоту
отпускания.
4. Механический тормоз будет отпущен.
Механический тормоз отпускается и
задание частоты сохраняется на
уровне, пока не истекает время и не
поступает надлежащий сигнал
состояния обратной связи тормоза.
5. Выходная частота привода
соответствует нормальному заданию
частоты
6. Выдана команда останова.
7. Механический тормоз включается,
когда выходная частота становится
меньше предельной частоты
включения.
ОПИСАНИЕ ПАРАМЕТРОВ VACON · 353
