140 • vacon ОПИСАНИЯ ПАРАМЕТРОВ
Тел. +358 (0)201 2121 • Факс +358 (0)201 212205
9

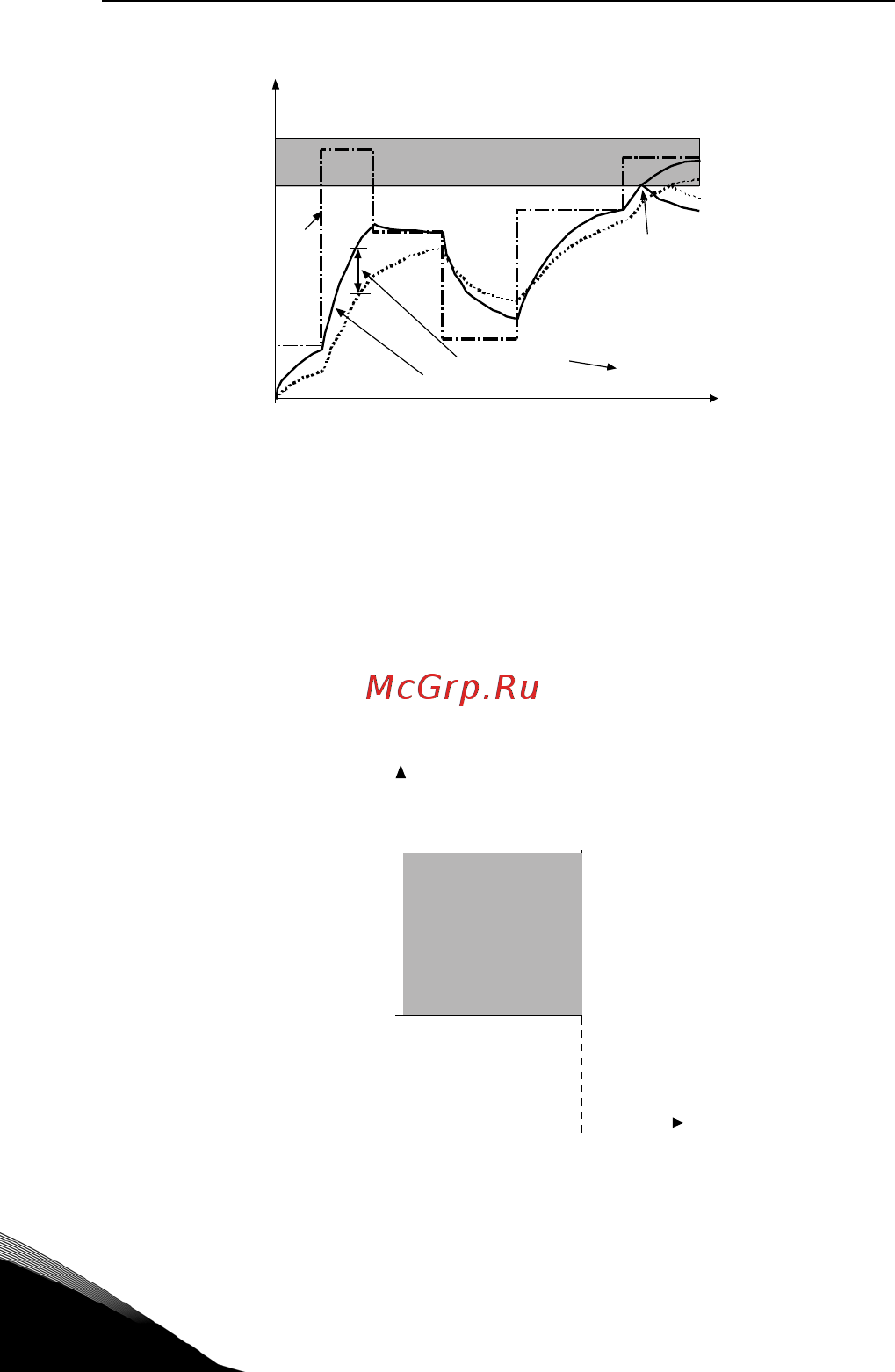

Рис. 9.19: Расчет температуры двигателя
P13.11 ТОК ОПРОКИДЫВАНИЯ
Значение этого тока можно установить в пределах 0.0…2xI
Nunit
. В случае опро-
кидывания ток должен превысить этот предел. При изменении параметра P1.7
Предельный ток двигателя, этот параметр автоматически рассчитывается как
90% от предельного тока. См. рис. 9.20.
ВНИМАНИЕ! Для обеспечения правильной работы этот предел должен быть
установлен ниже предельного тока.
Рис. 9.20: Ток опрокидывания
Температура двигателя
Зона срабатывания ава-
рии
Точка срабатывания
Аварии/Предупре-
ждения, если выбра-
но в параметре 13.7
Ток дви-
гателя
105%
Температура
двигателя
Постоянная
времениT
*)
*)
Изменяется в соответствие с типоразмером двигателя и настраивается
в параметре 13.10
Q = (I/IT)2 x (1-e-t/T)
I/I
T
Время
Зона опроки-
дывания двига-
теля
P. P3.9.12
P. P3.9.14
100K34.fh11
Время
