144 • vacon ОПИСАНИЯ ПАРАМЕТРОВ
Тел. +358 (0)201 2121 • Факс +358 (0)201 212205
9
9.14 Параметры ПИД-регулятора (Панель управления: Меню PAR -> P15)
15.5 МИНИМУМ ОБРАТНОЙ СВЯЗИ
15.6 МАКСИМУМ ОБРАТНОЙ СВЯЗИ
Этот параметр позволяет задать минимальные и максимальные точки масшта-
бирования значения обратной связи.

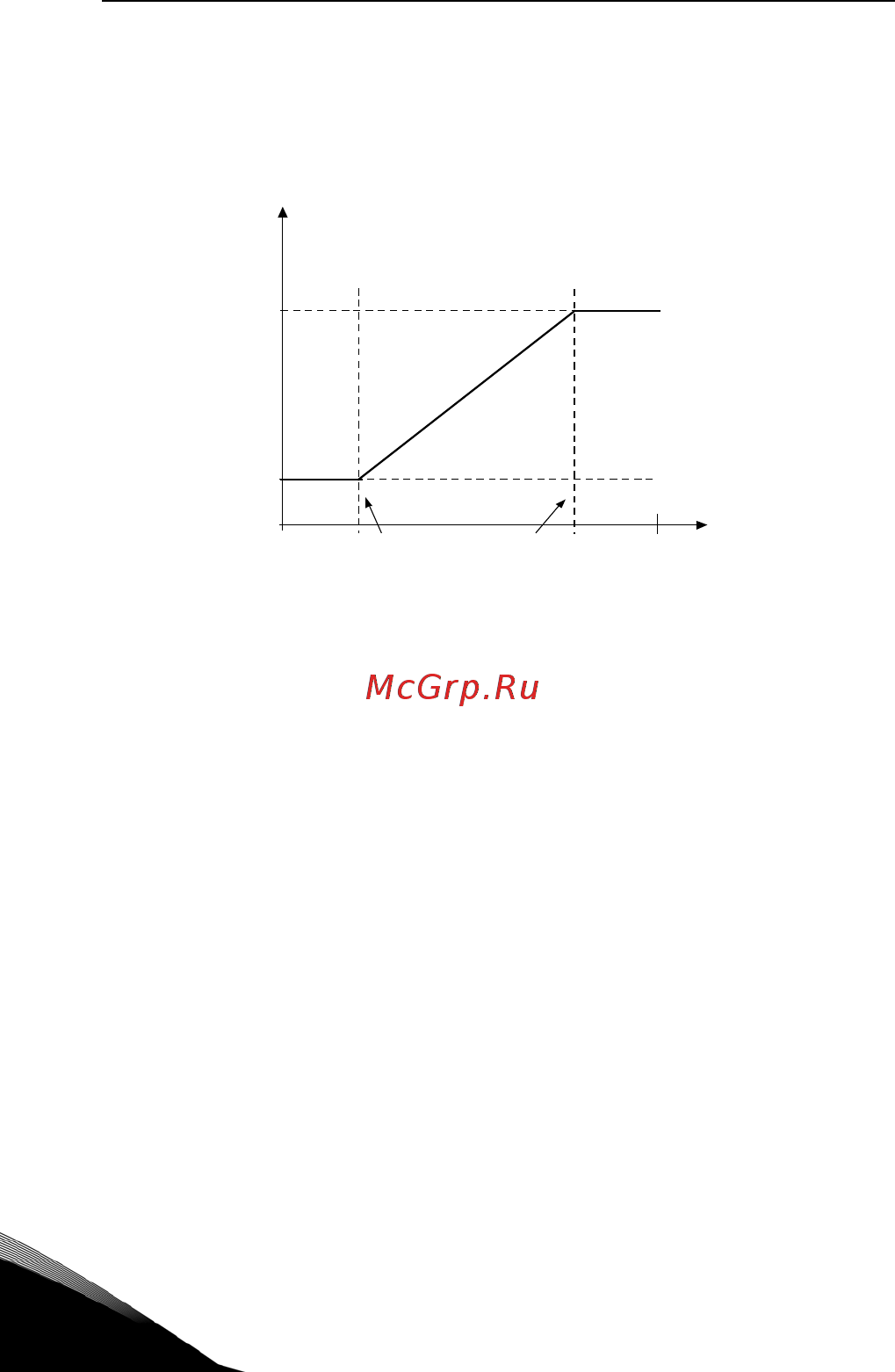

Рис. 9.24: Минимум и максимум обратной связи
15.7 УСИЛЕНИЕ P
Этот параметр определяет усиление ПИД-регулятора. Если значение параме-
тра установлено на 100%, то изменение в 10% в величине ошибки приводит к
изменению выхода регулятора на 10%.
15.8 ВРЕМЯ ИНТЕГРАЦИИ ПИД-РЕГУЛЯТОРА
Этот параметр позволяет задать время интеграции ПИД-регулятора. Если
установить параметр на 1 секунду, то каждую секунду выходной сигнал регу-
лятора будет изменяться на величину, соответствующую выходному сигналу,
полученному в результате усиления. (Усиление*Ошибка)/с.
15.9 ВРЕМЯ ПРОИЗВОДНОЙ ПИД-РЕГУЛЯТОРА
Этот параметр определяет время производной ПИД-регулятора. Если значе-
ние параметра установлено на 1,00 секунды, то изменение в 10% в величине
ошибки приводит к изменению выхода регулятора на 10%.
Обратная связь
контроллера
P. 15.6
P. 15.5
0V
0mA
Произволь-
ный мин.
P6.2/6.6
Произволь-
ный макси-
мум P6.3/6.7
10V
20mA
Произволь-
ное масшта-
бирование
аналогового
входа мин. и
макс. (%)
