18 • vacon МОНТАЖ
Тел. +358 (0)201 2121 • Факс +358 (0)201 212205
3
3.1.3 Потеря мощности
Если оператор по какой-то причине планирует увеличить частоту переключений
привода (например, чтобы уменьшить шум двигателя), то это неизбежно приведет к
потере мощности и повлияет на требования к охлаждению. Для изменения мощно-
сти на валу двигателя оператор может установить частоту переключений в соответ-
ствии с приведенным далее графиком.

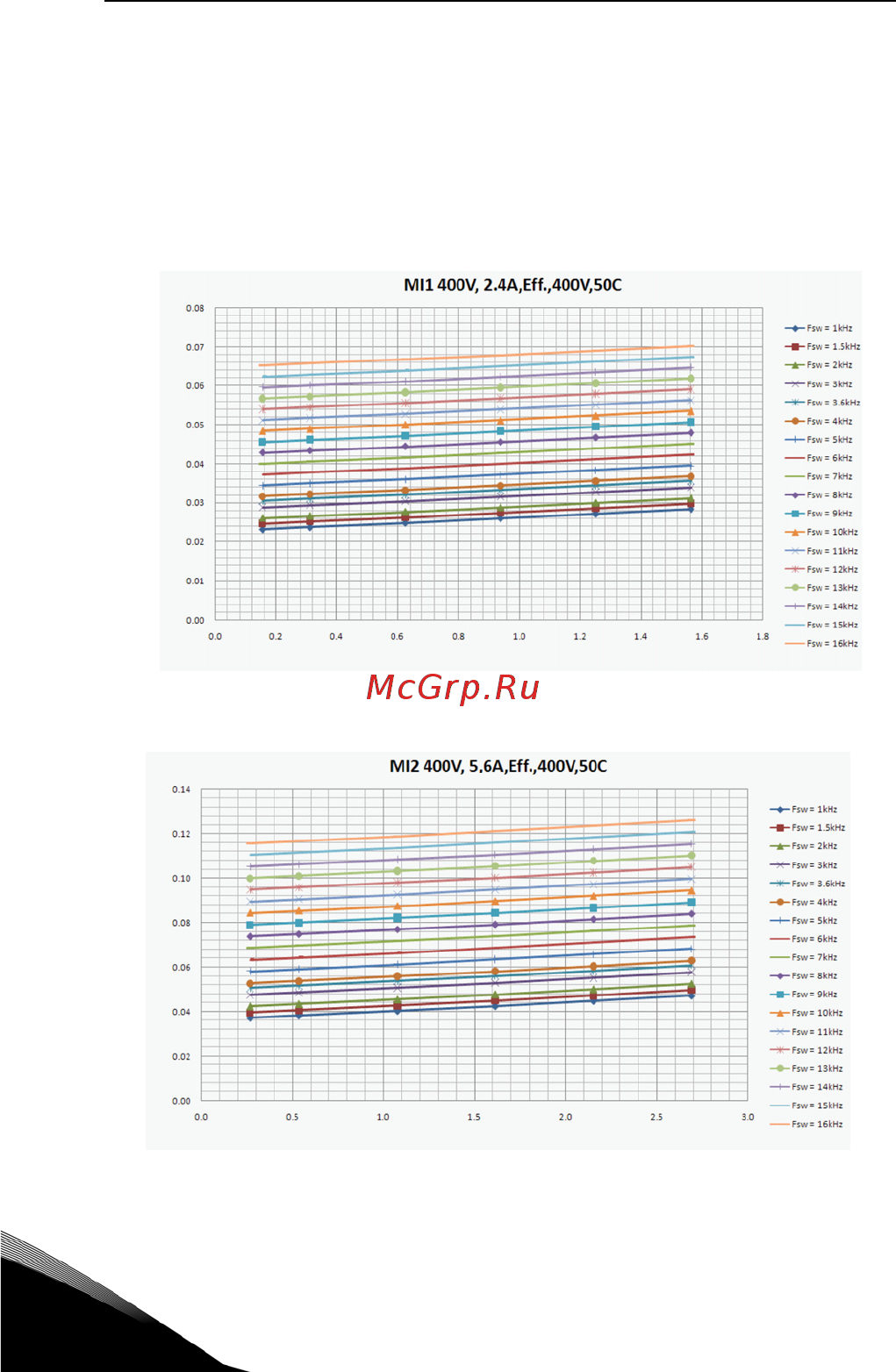

MI1 - MI5 3P 400 В ПОТЕРЯ МОЩНОСТИ
Потеря мощности (кВт)
Мощность на валу двигателя (кВт)
Потеря мощности (кВт)
Мощность на валу двигателя (кВт)
