Vacon VACON0020-3L-0017-2 [14/20] Управление скоростью вращения
![Vacon VACON0020-3L-0017-2 [14/20] Управление скоростью вращения](/views2/1564870/page14/bge.png)
14
7. УПРАВЛЕНИЕ СКОРОСТЬЮ ВРАЩЕНИЯ
заданием фиксированных скоростей c панели оператора, старт, остановка и изменение
скорости тумблерами

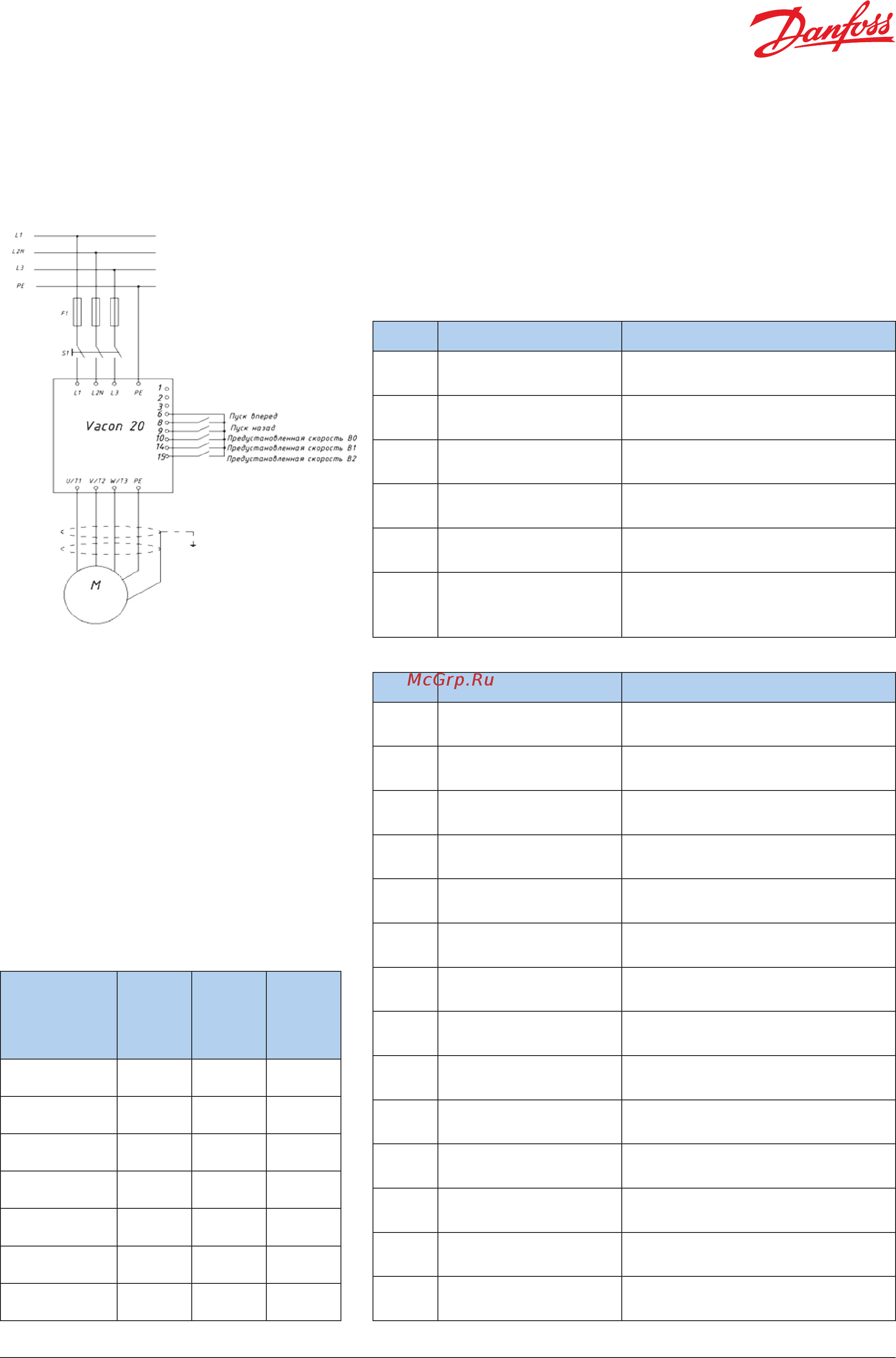

Рисунок 10. Управление скоростью вращения
заданием фиксированных скоростей
Порядок настойки преобразователя частоты VACON® 20:
1. Соединить входы ивыходы VACON® 20 всоответствии срисун-
ком 10.
2. Проверить параметры двигателя всоответствии стаблицей:
Код Параметр Требуется установить значение
Р1.1
Номинальное
напряжение
## В— сшильдика (паспортной
таблички двигателя)
Р1.2 Номинальная частота
## Гц— сшильдика (паспортной
таблички двигателя)
Р1.3
Номинальная
скорость
## об/мин— сшильдика
(паспортной таблички)
Р1.4 Номинальный ток
## А— сшильдика (паспортной
таблички двигателя)
Р1.5
Коэффициент
мощности— φ
##— сшильдика (паспортной таб-
лички двигателя)
Р1.7
Предельный ток дви-
гателя
Установить максимальный ток
двигателя взависимости отпри-
менения
3. Установить параметры всоответствии стаблицей:
Код Параметр Требуется установить значение
Р2.1
Источник дистанцион-
ного задания
«0» Клемма ввода/вывода
Р3.3
Источник дистанцион-
ного управления
«1» Предустановленная скорость
0
Р3.4
Предустановленная
скорость 0
«5» по умолчанию, Гц
Р3.5
Предустановленная
скорость 1
«10» по умолчанию, Гц
Р3.6
Предустановленная
скорость 2
«15» по умолчанию, Гц
Р3.7
Предустановленная
скорость 3
«20» по умолчанию, Гц
Р3.8
Предустановленная
скорость 4
«25» по умолчанию, Гц
Р3.9
Предустановленная
скорость 5
«30» по умолчанию, Гц
Р3.10
Предустановленная
скорость 6
«40» по умолчанию, Гц
Р3.11
Предустановленная
скорость 7
«50» по умолчанию, Гц
Р5.1
Сигнал управления
вводом/выводом 1
«1» DI1
Р5.8
Предустановленная
скорость, В0
«3» DI3
Р5.9
Предустановленная
скорость, В1
«4» DI4
Р3.110
Предустановленная
скорость, В2
«5» DI5
Скорость
Пред-
установ-
ленная
скорость
В2
Пред-
установ-
ленная
скорость
В1
Пред-
установ-
ленная
скорость
В0
Предустановлен-
ная скорость 1
х
Предустановлен-
ная скорость 2
х
Предустановлен-
ная скорость 3
х х
Предустановлен-
ная скорость 4
х
Предустановлен-
ная скорость 5
х х
Предустановлен-
ная скорость 6
х х
Предустановлен-
ная скорость 7
х х х
