16
9. РЕЖИМ ДИНАМИЧЕСКОГО ТОРМОЖЕНИЯ
Старт, реверс и остановка тумблерами. Торможение тормозным резистором

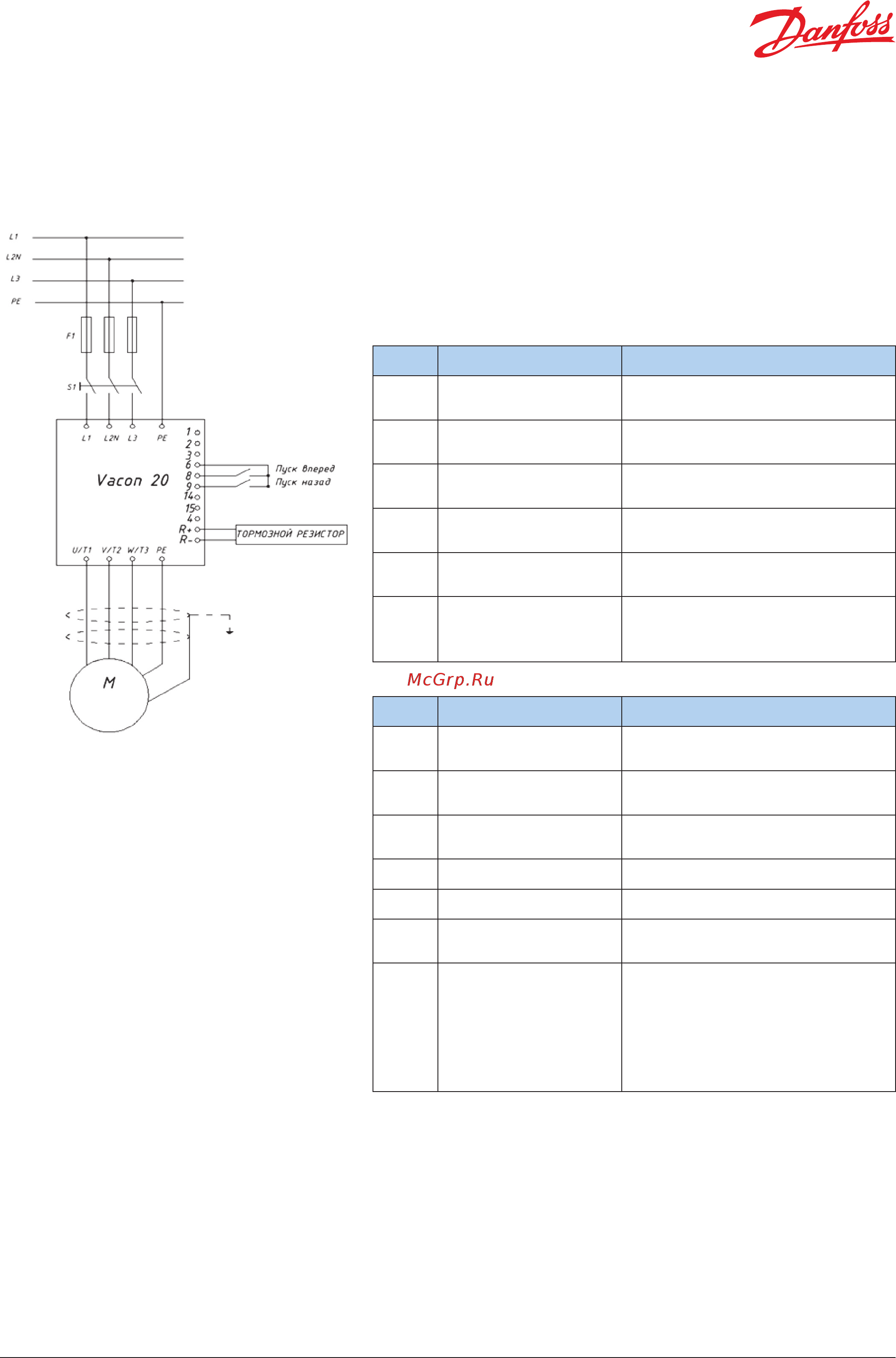

Рисунок 12. Режим динамического торможе-
ния с заданием фиксированных скоростей
с панели оператора, старт, реверс и оста-
новка тумблерами
Порядок настойки преобразователя частоты VACON® 20:
1. В параметре Р 17.2 выбрать «0» (Все параметры видны)
2. Соединить входы ивыходы кчастотному преобразователю
VACON® 20 всоответствии срисунком 12.
3. Проверить параметры двигателя всоответствии стаблицей:
Код Параметр Требуется установить значение
Р1.1
Номинальное
напряжение
## В— сшильдика (паспортной
таблички двигателя)
Р1.2 Номинальная частота
## Гц— сшильдика (паспортной
таблички двигателя)
Р1.3
Номинальная
скорость
## об/мин— сшильдика
(паспортной таблички)
Р1.4 Номинальный ток
## А— сшильдика (паспортной
таблички двигателя)
Р1.5
Коэффициент
мощности— φ
##— сшильдика (паспортной таб-
лички двигателя)
Р1.7
Предельный ток
двигателя
Установить максимальный ток
двигателя взависимости отпри-
менения
4. Установить параметры всоответствии стаблицей:
Код Параметр Требуется установить значение
Р2.1
Источник дистанцион-
ного задания
«0» Клемма ввода/вывода
Р2.3 Функция останова
«1» Линейное изменение скоро-
сти
Р3.3
Источник дистанцион-
ного управления
«1» Предустановленная скорость
Р3.1 Минимальная частота Гц. «0» по умолчанию
Р3.2 Максимальная частота Гц. «50» по умолчанию.
Р1.17
Тормозной прерыва-
тель
«1»— Разрешено
Р4.3 Время замедления 1
## — Установить время необхо-
димое для уменьшения выходной
частоты от максимальной до нуле-
вой (0.1÷3000).
По умолчанию 3.0 сек
