17
10. РЕЖИМ ПОДДЕРЖАНИЯ ПОСТОЯННОГО ДАВЛЕНИЯ
Фиксированная уставка, старт иостановка тумблером

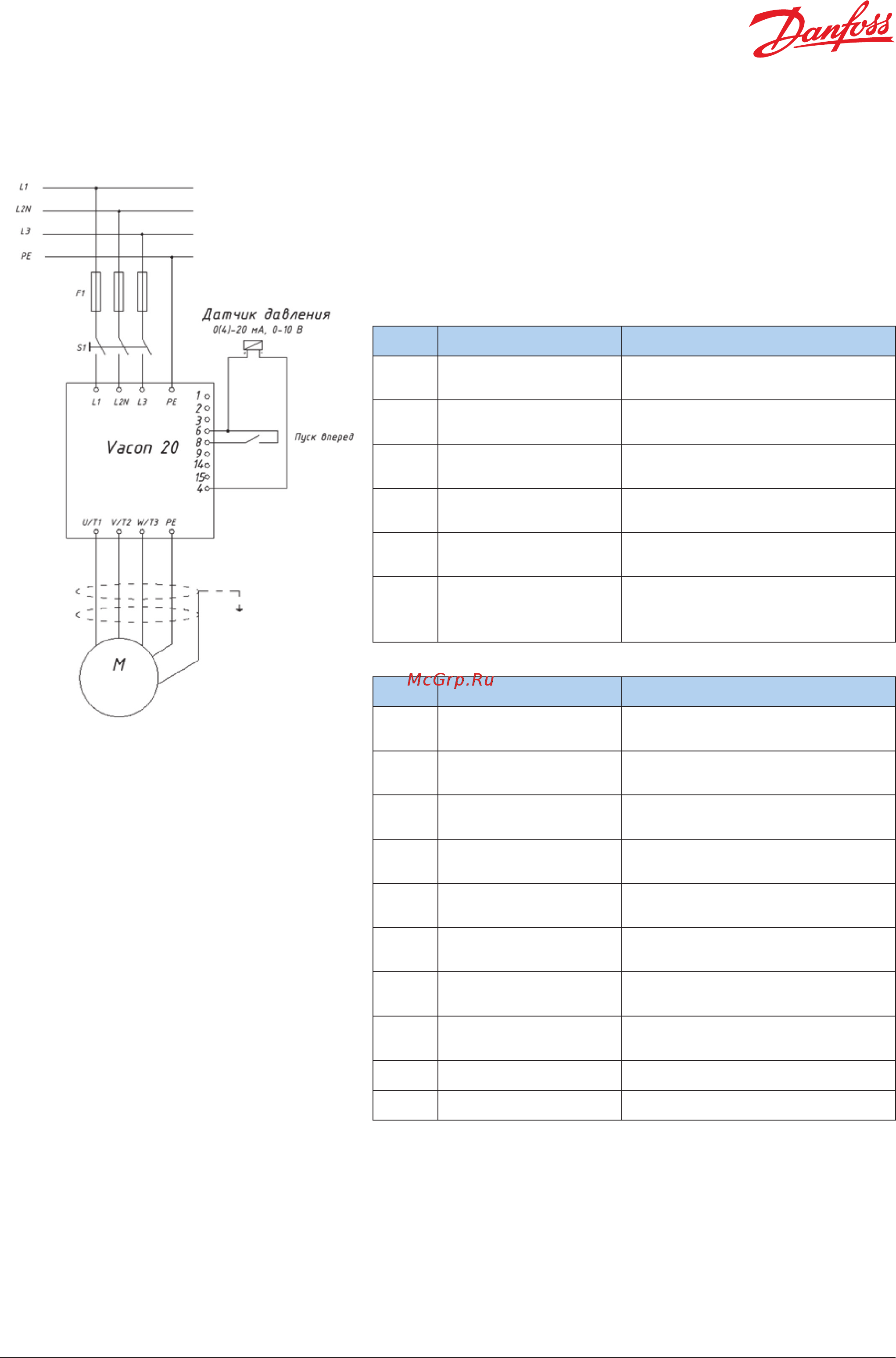

Рисунок 13. Режим поддержания постоянного
давления, фиксированная уставка
Порядок настойки преобразователя частоты VACON® 20, Р 17.2
выбрать «0» (Все параметры видны):
1. Соединить входы ивыходы кVACON® 20 всоответствии сри-
сунком 13.
2. Проверить параметры двигателя всоответствии стаблицей:
Код Параметр Требуется установить значение
Р1.1
Номинальное
напряжение
## В— сшильдика (паспортной
таблички двигателя)
Р1.2
Номинальная
частота
## Гц— сшильдика (паспортной
таблички двигателя)
Р1.3
Номинальная
скорость
## об/мин— сшильдика
(паспортной таблички)
Р1.4 Номинальный ток
## А— сшильдика (паспортной
таблички двигателя)
Р1.5
Коэффициент
мощности— φ
##— сшильдика (паспортной таб-
лички двигателя)
Р1.7
Предельный ток
двигателя
Установить максимальный ток
двигателя взависимости отпри-
менения
3. Установить параметры всоответствии стаблицей:
Код Параметр Требуется установить значение
Р2.1
Источник дистанцион-
ного задания
«0» Клемма ввода/вывода
Р3.3
Источник дистанцион-
ного управления
«6» ПИ-регулятор
Р15.1
Выбор источника
уставки
«0»— Фиксированная уставка
Р15.2
Фиксированная
уставка
##— Установить значение устав-
ки.
Р15.4
Выбор источника
обратной связи
«1»— АI2
Р15.5
Минимум обратной
связи
0 % Поумолчанию, максимум 50
Р15.6
Максимум обратной
связи
100 % Поумолчанию, минимум 10,
макс 300
Р15.7 Усиление «Р»
##— Пропорциональное усиле-
ние%, 0÷1000
Р15.8 Время «I» ##— Время интегрирования, сек. 0÷320
Р15.9 Время «D» ##— Время производной, сек. 0÷10
Рекомендации понастройке ПИД регулятора:
• Увеличение Р ускоряет процесс, уменьшает статическую ошибку, делает более чувствительным к изменениям и
возмущениям. При очень большом значении Р процесс становится неустойчивым.
• Уменьшение I делает процесс более быстрым, но менее стабильным.
• Быстрые процессы требуют меньших значений P и I. Медленные процессы (вентилятор) требуют большей величи-
ны P, при этом малое значение I дает перерегулирование.
• Для вентилятора параметр D не требуется, так как процесс медленный.
• Время разгона и торможения желательно задавать наименьшим для улучшения качества регулирования.
