Автоэлектрика Т-1051 Инструкция по эксплуатации онлайн
2
3
1
4
Зарядно-диагностический прибор Т-1051соответствует техническим
условиям и признан годным для эксплуатации
1. Свидетельство о приемке
2. Состав комплекта поставки
3. Назначение
4. Технические данные
5. Меры безопасности
6. Описание конструкции прибора
7. Контроль работоспособности прибора
8. Работа с прибором
9. Рекомендации по применению
10. Гарантийные обязательства
Содержание:
1. Свидетельство о приемке
Дата выпуска ___________________
Мастер цеха ____________________
Контролер ОТК _________________
Т-1051
2. Состав комплекта поставки
Прибор
Инструкция
Коробка
Гарантийный талон
ААВ.06.106
240х145х45 мм
Зарядное устройство Т-1051, в дальнейшем «Прибор», предназначен для,
широкого круга потребителей, которые не хотят тратить время на постоян-
ный контроль за процессом зарядки аккумулятора и на анализ его промежу-
точных состояний.
Прибор пригоден для зарядки всех типов кислотных аккумуляторов 12В и
емкостью от 0,1 до 240 А/ч в автоматическом режиме.
Прибор работает по алгоритму «4П» (процедура последовательных
пропорциональных приращений)
Применение алгоритма 4П обеспечивает зарядному устройству следующие
свойства:
- на всех этапах заряда, величина тока удерживается на оптимальном уровне;
- процесс заряда сопровождается пониженным газовыделением и нагревом
аккумулятора;
- упорядочивается электрохимическая структура и снижается ток саморазряда
аккумулятора;
- автоматически учитывается температура аккумулятора в процессе заряда;
- увеличивается начальный пусковой ток (в первые секунды запуска двигателя,
падение напряжения на аккумуляторе оказывается меньше обычного);
- исключается воздействие чрезмерных токов на неисправный аккумулятор с
закороченными банками.
Зарядное устройство имеет дополнительную функцию «активного хранения»,
для того, чтобы иметь возможность компенсировать саморазряд батареи или
непредвиденный разряд за счет внешней нагрузки, не отключая его от акку-
мулятора не ограниченно долго.
В режиме «активного хранения» продолжается процесс десульфатации, причем
десульфатация идет активнее за счет высокой локальной плотности электролита.
В состав устройства включен дополнительный источник тока - Реаниматор,
для активации глубоко разряженных аккумуляторов с длительным сроком
хранения.
3. Назначение
Напряжение сети »220 V/50 Гц
Номинальное напряжение АКБ 12 V
Емкость АКБ 6 А/ч - 240 А/ч
Вид АКБ стартерные, тяговые
Регулировка процесса заряда автоматическая
Вид заряда технология «4П»
Ток заряда 0,1 А - 9 А
Ограничение по напряжению:
- верхний порог 14,4/15,5 V
- нижний порог 13,6/14,1 V
Потребляемая мощность 130 W
Защита от: перегрузки входного напряжения,
короткого замыкания выходных
зажимов, переполюсовки, перегрева
элементов прибора.
Эксплуатации при:
Температуре от -30 до +45 С
Атмосферном давлении 740-770 мм.рт.ст.
Относительной влажности до 80 %
Габаритные размеры 220х125х38 мм.
Масса прибора 0,791 кг.
4. Технические данные
6. Меры безопасности
Прибор оснащен основными видами защит, от короткого замыкания,
перегрева элементов прибора, неправильного подключения (переполюсовки)
- Использовать прибор только по назначению.
- Соблюдать полярность, номиналы напряжения при подключении
выводов зарядного устройства и АКБ.
- Не применять устройство в местах с повышенной влажностью.
- Использовать прибор в хорошо вентилируемом помещении.
- При зарядке АКБ не курить, не допускать искрообразования, не
накрывать, не класть прибор на АКБ и металлические детали машины.
- Прибор должен быть заземлен в помещениях с повышенной опасностью,
с использованием контакта защитного заземления (9).
5. Переключатель активации процесса заряда: 5.1. «выкл.»
5.2. «вкл.»
6. Провода с зажимами: красный «+», черный «-»
7. Шнур сетевой 220V
8. Ниша для укладки проводов
9. Контакт защитного заземления
Красный индикатор светится в случае перегрева элементов прибора,
при неправильной полярности подключения зажимов или перегрузки
устройства.
Желтый индикатор светится, когда выходной ток прибора равен 0
(при включении тока активации, ток порядка 0,05А подается в
аккумулятор непрерывно).
Зеленый индикатор светится, в зависимости от величины выходного
тока. При максимальном выходном токе прибора свечение отсутствует.
При отключенном аккумуляторе, отсутствие надежного контакта зажи-
мов или очень малом зарядном токе наблюдается пульсирующее
свечение зеленого светодиода.

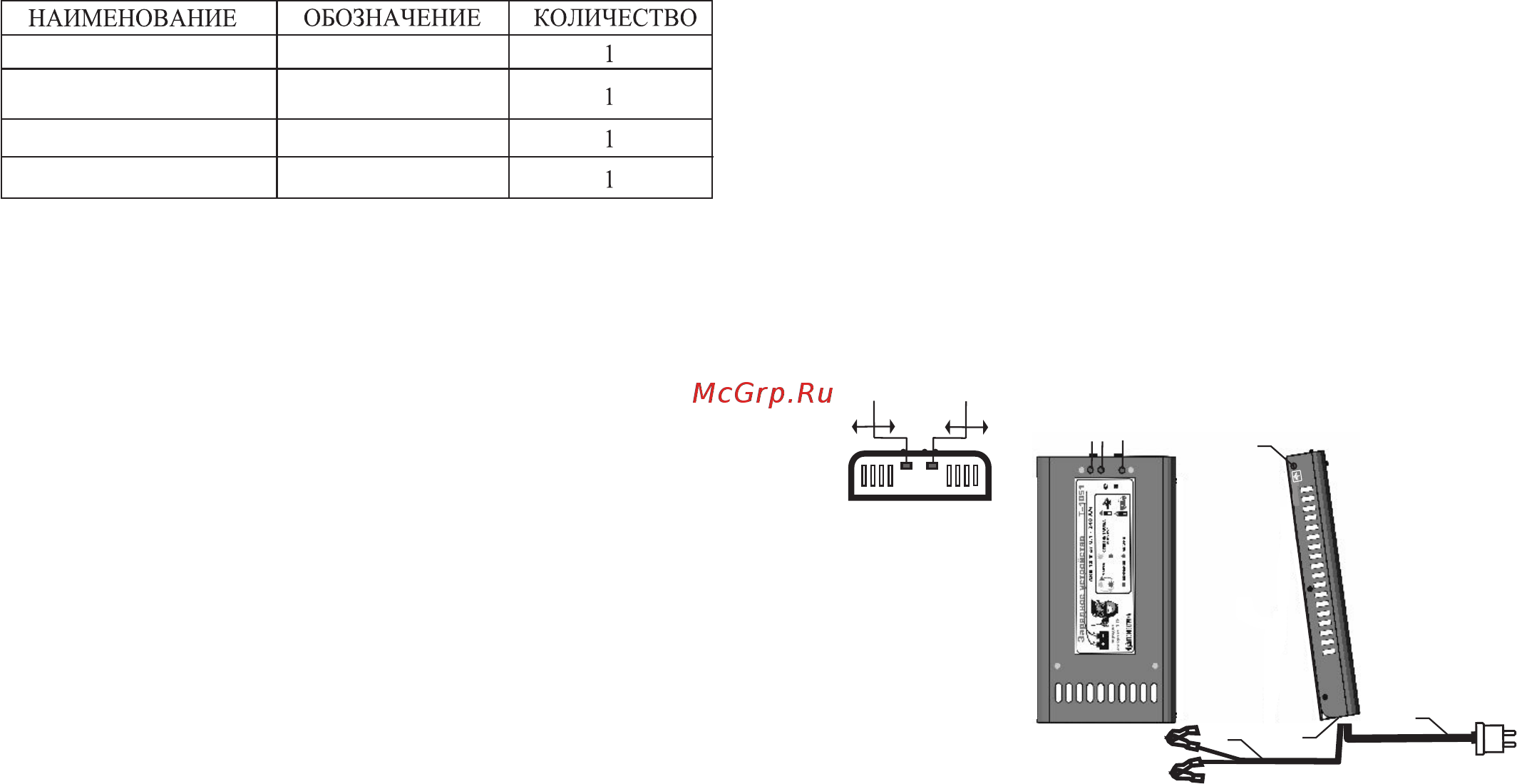

5. Описание конструкции прибора
1
2
3
6
7
8
4
4.1
4.2
5.2
5.1
5
1. Индикатор зеленый «заряд»
2. Индикатор желтый «пауза/диагностика»
3. Индикатор красный «внимание»
4. Переключатель заряда: 4.1. «нормальный»
4.2. «ускоренный»
9
Содержание
- Аав 6 06 1
- Гарантийный талон 1
- Дата выпуска ___________________ 1
- Инструкция 1
- Контролер отк _________________ 1
- Коробка 1
- Мастер цеха ____________________ 1
- Меры безопасности 1
- Назначение 1
- Прибор 1
- Свидетельство о приемке 1
- Содержание 1
- Состав комплекта поставки 1
- Страница 1 1
- Т 1051 1
- Технические данные 1
- Х145х45 мм 1
- E mail info avtoelektrika ru 2
- Ooо автоэлектрика г москва ул автомоторная д 5б стр пом 2
- Индикаторов 2
- Контроль работоспособности прибора 2
- Определение окончания заряда по времени включения 2
- Признаки если габариты и фары светятся тускло а стартер не проворачи вает двигатель скорее всего аккумулятор разряжен практически полностью что делать отключить потребители от аккумулятора ключом зажигания подключить провода с зажимами 6 красный к клемме акб а черный к клемме 2
- Признаком что аккумулятор зарядился в режиме ускоренный 4 является увеличение времени свечения индикатора желтого 2 до 4 сек признаком что аккумулятор зарядился в режиме нормальный 4 является увеличение времени свечения индикатора желтого 2 более 6 сек с последующими двумя циклами включения индикатора зеленого 1 такие повторяющиеся циклы для практически заряженного аккумулятора позволяют активировать трудно заряжаемые области аккумулятора а также упорядочивают электрохимическую структуру аккумулятора этот режим для исправного аккумулятора не вызывает электролиза воды и может осуществляться без ограничений по времени 2
- Работа с прибором 2
- Рекомендации по применению 2
- Ситуация с не полностью разряженным аккумулятором 2
- Страница 2 2
- Тел 8 495 617 06 15 сайт в интернете www avtoelektrika ru 2
- Установить переключатель 4 в положение ускоренный 4 подсоединить шнур сетевой 7 к сети 220v должно наблюдаться периодическое включение индикатора желтого 2 на 2 сек индикатор зеленый 1 светится не должен зарядка осуществляется максимальным током 2
- Установить переключатель режимов 4 и 5 в положение нормальный 4 и выкл 5 подключить шнур сетевой 7 к сети 220v провода с зажимами 6 свободны и не замкнуты между собой должно наблюдаться периодическое включение индикатора желтого 2 на 0 5 сек и индикатора зеленого 1 на 3 сек свечение индикатора 1 должно пульсировать 2
- Установить переключатель режимов 4 и 5 в положение ускоренный 4 частота пульсации индикатора зеленого 1 должна незначительно измениться замкнуть провода с зажимами красный черный 6 между собой должен загореться индикатор красный 3 для проверки наличия тока активации установить переключатели режимов 4 и 5 в положения нормальный 4 и выкл 5 перевести переключатель 5 в положение вкл 5 через 4 7 сек должен загореться индикатор желтый 2 и светится до тех пор пока включен режим активации 2
