F.B.R. GAS XP 60 CE TL + R. CE-CT D1"-S [2/19] Горелки газовые двухступенчатые
Версия 1.0
МОДЕЛИ: GAS XP25/2CE
GAS XP40/2CE–XP60/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071036_2С
01

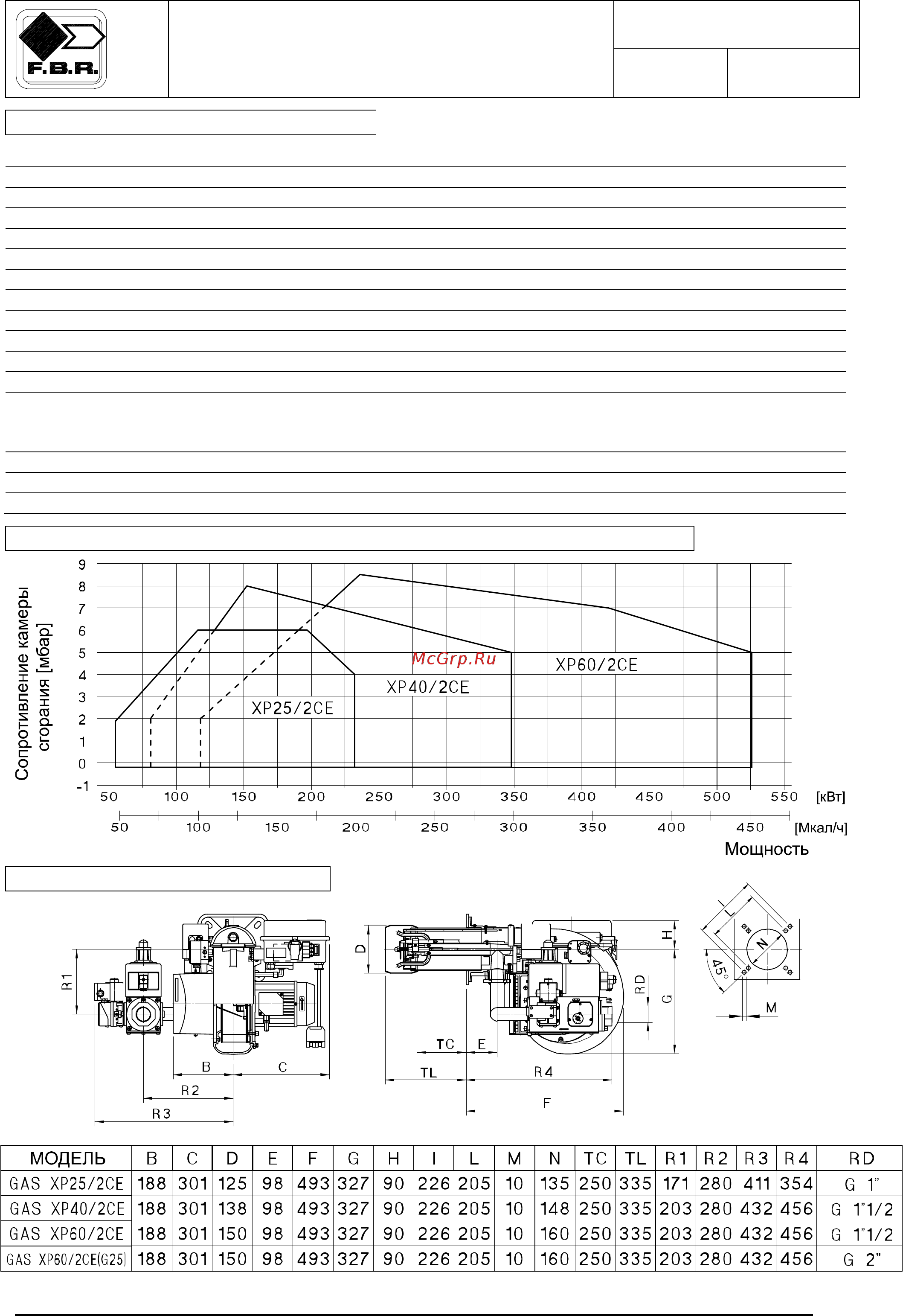

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ GAS XP25/2CE GAS XP40/2CE GAS XP60/2CE
Мощность* Мкал/ч 55/100-200 70/130-300 100/200-450
Мощность кВт 63.8/116-232 81.2/151-348 116/232-522
Расход (G 20, природный газ) м
3
/ч 6.4/11.7-23.4 8.2/15.2-35 11.7/23.4-52.6
Расход (G 31, сжиженный газ) м
3
/ч 2.5/4.5-9 3.2/5.8-13.5 4.5/9-20.3
Номинальное давление G 20 мбар 20 20 20
Номинальное давление G 25 мбар 25 25 25
Номинальное давление G 30 мбар 29 29 29
Номинальное давление G 31 мбар 30 35 35
Максимальное давление мбар 50 50 50
Мощность двигателя Вт 240 370 740
Макс. потребляемая мощность Вт 450 630 950
Напряжение питания
однофазное
230 В (-15%+10%)
50Гц
однофазное
230 В (-15%+10%)
50Гц
трехфазное
230/400 В
(-15%+10%) 50Гц
Степень электрозащиты IP 40
Время срабатывания блока управления ≤ 3 сек.
* минимум первой ступени / минимум второй ступени - максимум второй ступени
РАБОЧИЙ ДИАПАЗОН: мощность – сопротивление камеры сгорания
ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
