F.B.R. GAS XP 60 CE TL + R. CE-CT D1"-S [3/19] Установка горелки
Версия 1.0
МОДЕЛИ: GAS XP25/2CE
GAS XP40/2CE–XP60/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071036_2С
02
УСТАНОВКА ГОРЕЛКИ

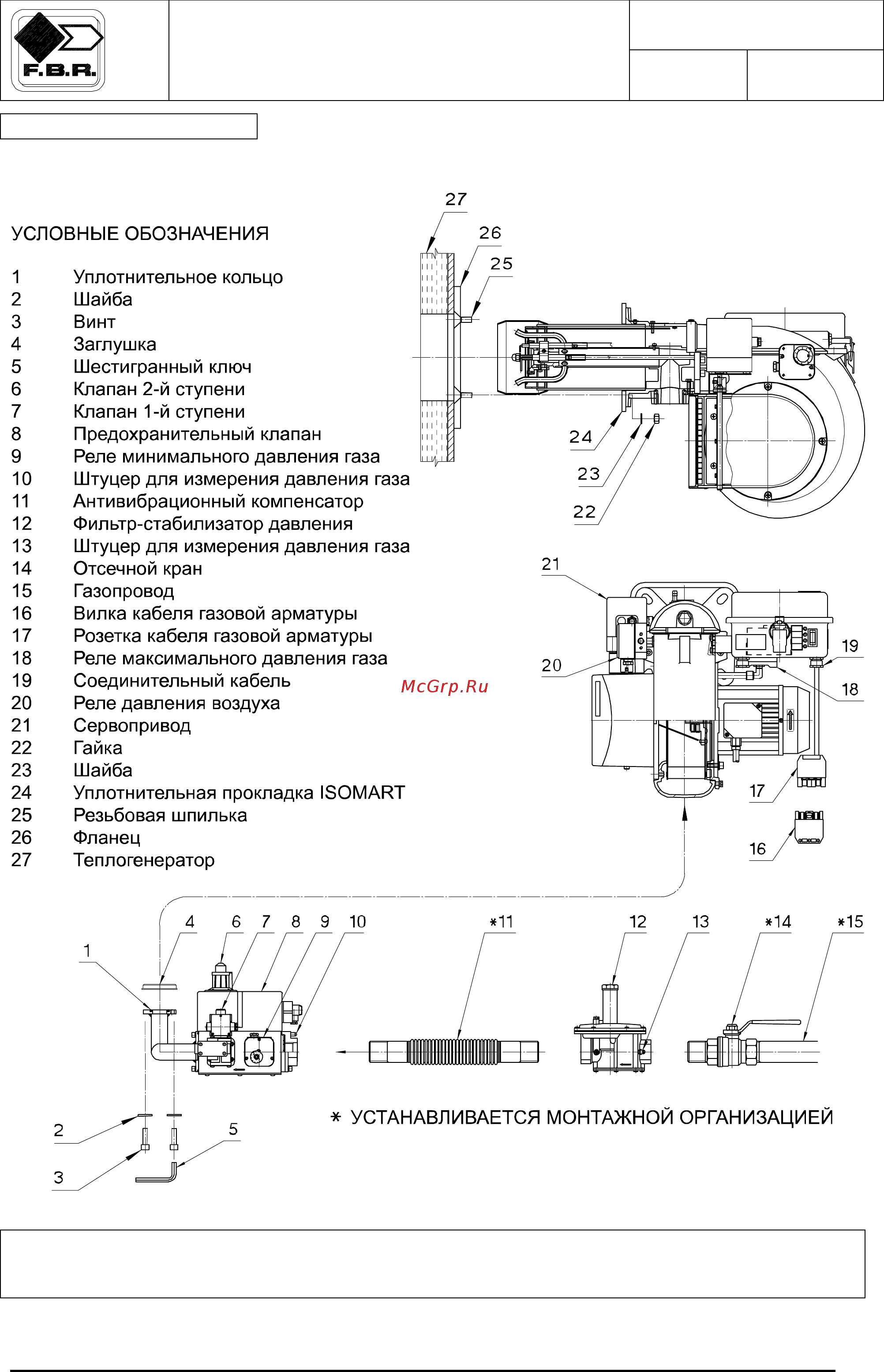

Установку горелки на теплогенератор производить в соответствии с нижеприведенной схемой
ПРЕДУПРЕЖДЕНИЕ: перед установкой фланца убедитесь, что уплотнительное кольцо
(поз. 1) плотно закреплено
ВНИМАНИЕ: не забудьте извлечь заглушку (поз. 4)
