F.B.R. GAS XP 60 CE TL + R. CE-CT D1"-S [4/19] Переключение горелки
МОДЕЛИ: GAS XP25/2CE
GAS XP40/2CE–XP60/2CE
ГОРЕЛКИ ГАЗОВЫЕ ДВУХСТУПЕНЧАТЫЕ
071036_2С
03

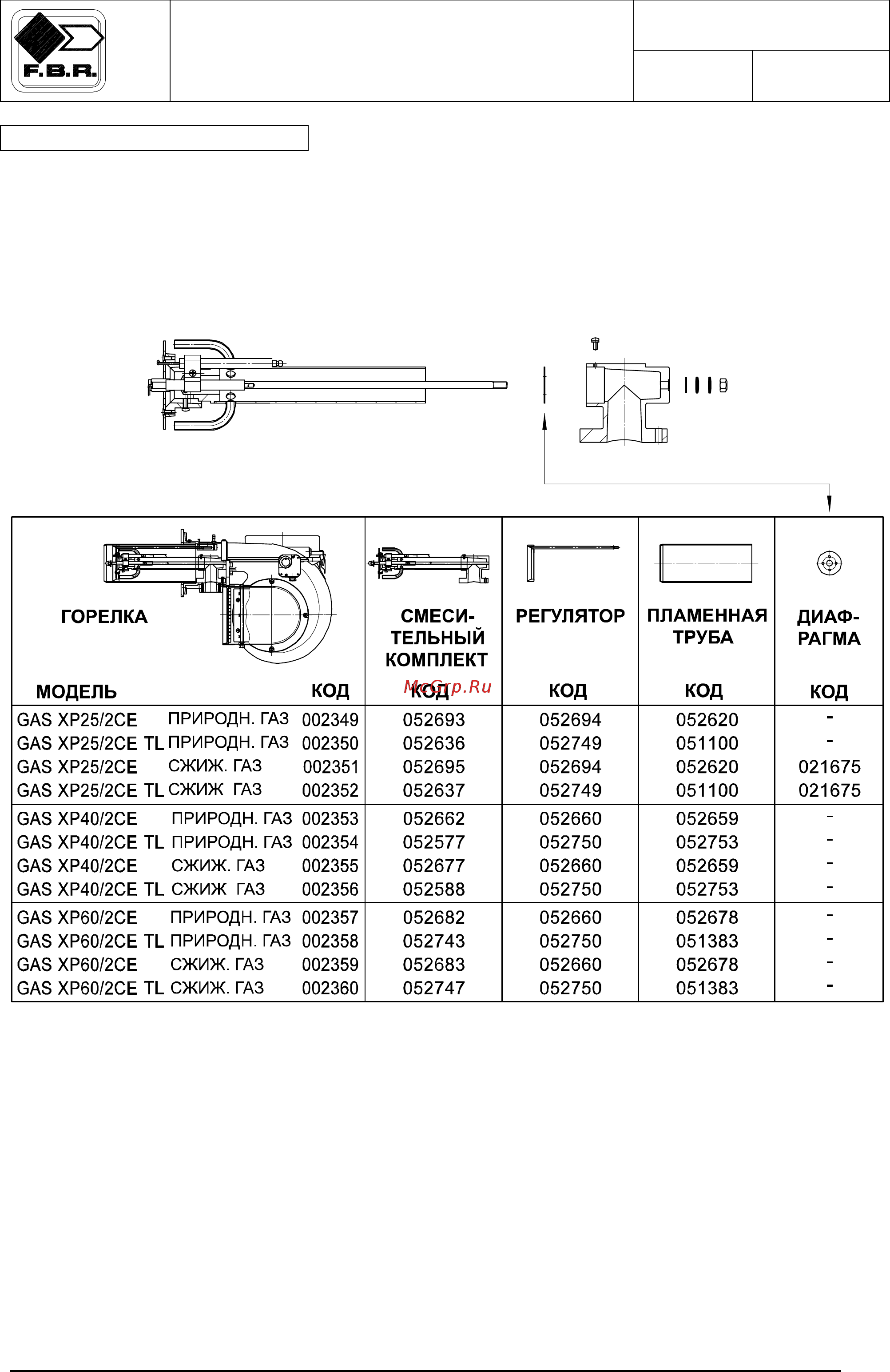

Для переключения горелок с ПРИРОДНОГО газа на
СЖИЖЕННЫЙ и обратно необходимо заменить СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ.
ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ
Для модели GAS XP25/2CE в СМЕСИТЕЛЬНОМ КОМПЛЕКТЕ необходимо установить (для работы на
СЖИЖЕННОМ газе) или снять (для работы на ПРИРОДНОМ газе) диафрагму.
Для переключения с короткой пламенной трубы на длинную необходимо заказать СМЕСИТЕЛЬНЫЙ
КОМПЛЕКТ, РЕГУЛЯТОР И ПЛАМЕННУЮ ТРУБУ.
После каждого переключения необходимо заново произвести настройку горелки.
Условные обозначения:
TL = длинная пламенная труба
ВНИМАНИЕ:
Для сжигания различных газов используются различные смесительные комплекты. В связи с
этим должно использоваться только топливо, указанное на этикетке, приклеенной на горелке.
При переключении на другой вид топлива необходимо приклеить новую этикетку с указанием
типа этого топлива.
Версия 1.0
