F.B.R. GAS XP 60/M CE TC + R. CE D1"-S [2/14] Технические характеристики

1

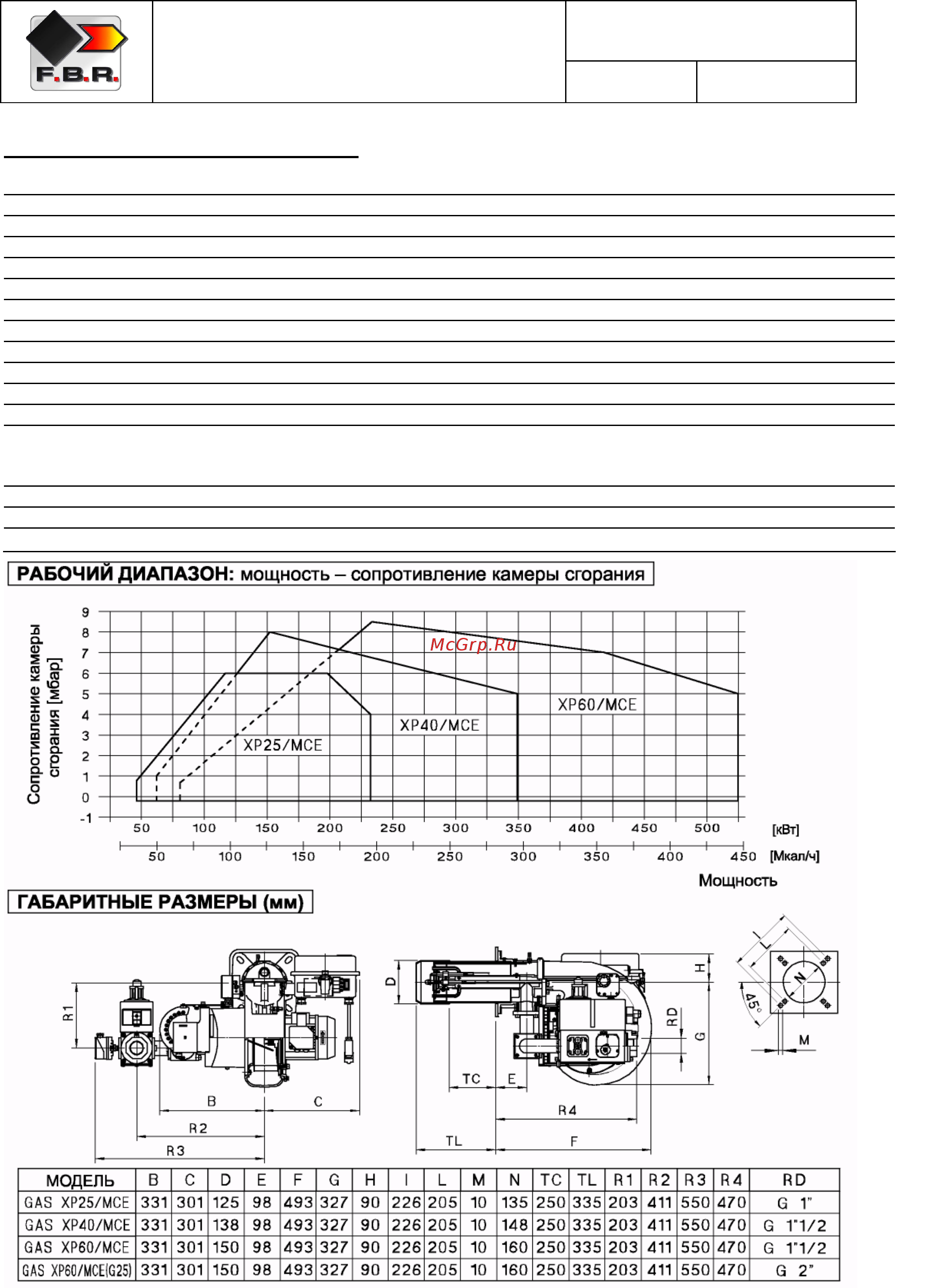

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ
GAMMA GAS XP25/MCE GAMMA GAS XP40/MCE GAMMA GAS XP60/MCE
Мощность* Мкал/ч 40/100-200 55/130-300 70/200-450
Мощность кВт 46.4/116-232 63.8/151-348 81.2/232-522
Расход
(
G 20, природный газ
)
м
3
/
ч
4.7/1 1 .7-23.4 6.4/15.2-35 8.2/23.4-52.6
Расход
(
G 31 , сжиженный газ
)
кг/
ч
1.8/4.5-9 2.5/5.8-13.5 3.2/9-20.3
Номинальное давление G 20 мбар 20 20 20
Номинальное давление G 25 мбар 25 25 25
Номинальное давление G 30 мбар 29 29 29
Номинальное давление G 31 мбар 30 35 35
Максимальное давление мбар 50 50 50
Мощность двигателя Вт 240 370 740
Макс, потребляемая мощность Вт 450 630 950
Напряжение питания
однофазное однофазное 230 В (-1
5%+1 0%) 230 В (-1 5%+1 0%)
50Гц 50Гц
трехфазное
230/400 В (-
15%+10%)50Гц
Степень электрозащиты IP 40
Время срабатывания блока
у
правления < 3 се
к
.
* минимум первой ступени / минимум второй ступени - максимум второй ступени
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
МОДЕЛИ: GAMMA GAS XP
25/M CE – GAMMA GAS XP
40/M CE – XP 60/M CE
073024_3C
01
Содержание
- Горелки газовые модулируемые 2
- Технические характеристики 2
- Горелки газовые модулируемые 3
- Установка горелки 3
- Горелки газовые модулируемые 4
- Для сжигания различных газов используются различные смесительные комплекты в связи с этим должно использоваться только топливо указанное на этикетке приклеенной на горелке при переключении на другой вид топлива необходимо приклеить новую этикетку с указанием типа этого топлива 4
- Переключение горелки 4
- Горелки газовые модулируемые 5
- Извлечение смесительного комплекта 5
- Извлечение смесительного комплекта может производиться без снятия горелки с котла 5
- Не перепутайте кабели при повторном подключении электродов 5
- Ослабить три винта и снять крышку 2 2 при помощи ключа 10 мм ослабить винт 1 3 извлечь смесительный комплект 3 развернув его на 180 градусов и отсоединить кабели 5
- Электрода поджига красный и контроля пламени черный 5
- Горелки газовые модулируемые 6
- Регулировка реле давления воздуха р а 6
- Горелки газовые модулируемые 7
- Откройте кран и запустите горелку подождите пока пламя окончательно не стабилизируется после предварительной продувки установите параметры работы горелки согласно таблице настроек при помощи газоанализатора произведите окончательную настройку горелки природный газ 9 5 10 7
- Отрегулируйте реле давления воздуха и проконтролируйте исправность его срабатывания частично перекрывая подачу воздуха кроме того проконтролируйте исправность срабатывания реле минимального давления газа медленно перекрывая кран 7
- Перед запуском горелки необходимо убедиться в соблюдении основных требований безопасности в частности проконтролируйте электропитание тип газа давление газа герметичность соединений оборудования наличие воды в системе систему вентиляции котельной срабатывание предохранительного термостата котла 7
- Регулировка горелки 7
- Горелки газовые модулируемые 8
- Сервопривод подачи воздуха landis 8
- Горелки газовые модулируемые 9
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 9
- Таблица настроек 9
- Горелки газовые модулируемые 10
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 10
- Таблица настроек 10
- Горелки газовые модулируемые 11
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 11
- Таблица настроек 11
- Горелки газовые модулируемые 12
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 12
- Таблица настроек 12
- Горелки газовые модулируемые 13
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 13
- Таблица настроек 13
- Горелки газовые модулируемые 14
- Параметры заданы для сопротивления камеры сгорания равного 0 1 мбар окончательную настройку производить при помощи газоанализатора 14
- Таблица настроек 14
