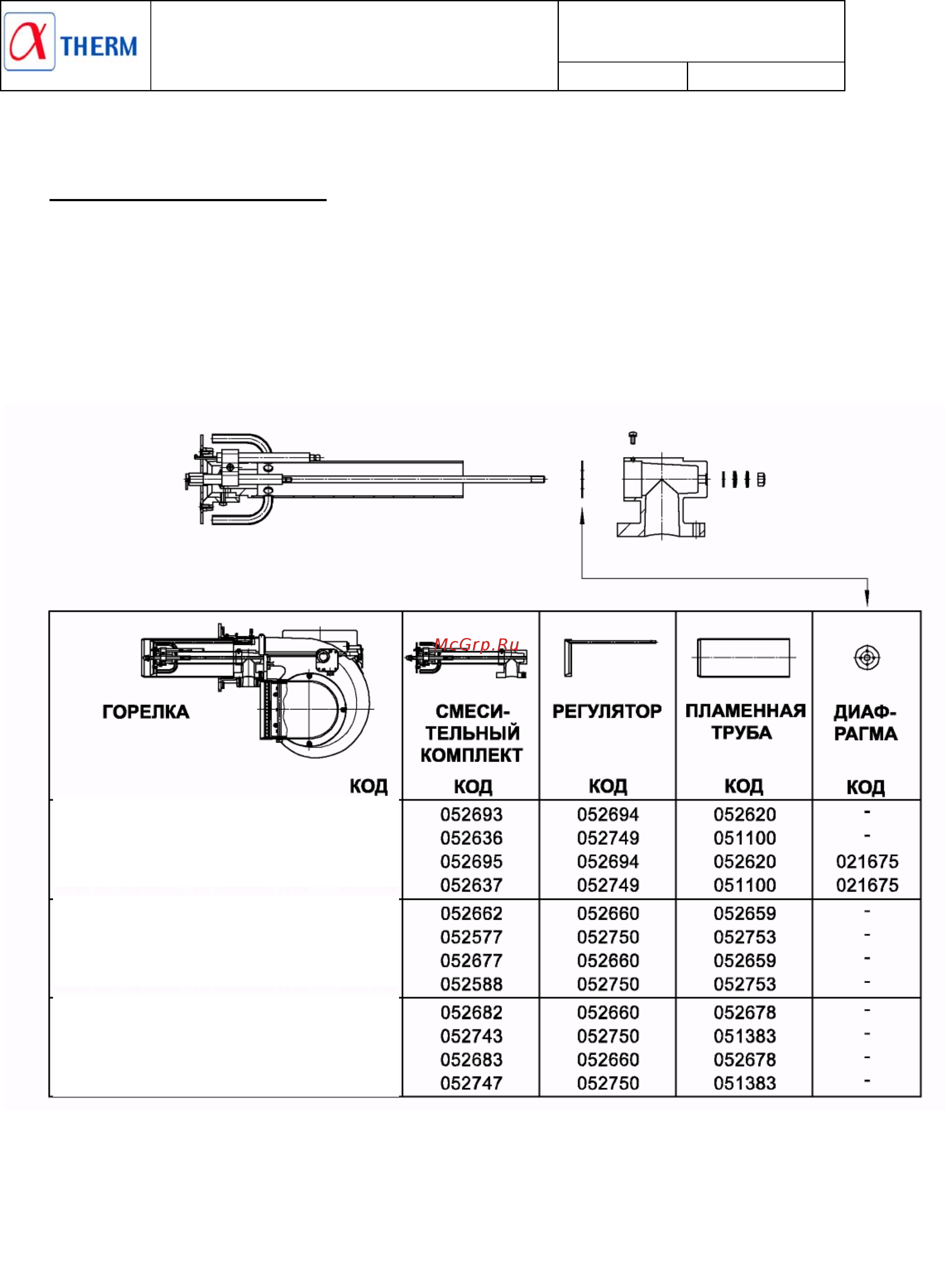

ПЕРЕКЛЮЧЕНИЕ ГОРЕЛКИ
Для переключения горелок с ПРИРОДНОГО газа на СЖИЖЕННЫЙ и обратно необходимо заменить
СМЕСИТЕЛЬНЫЙ КОМПЛЕКТ.
Для модели GAS XP25/M CE в СМЕСИТЕЛЬНОМ КОМПЛЕКТЕ необходимо установить (для работы на
СЖИЖЕННОМ газе) или снять (для работы на ПРИРОДНОМ газе) диафрагму.
Для переключения с короткой пламенной трубы на длинную необходимо заказать СМЕСИТЕЛЬНЫЙ
КОМПЛЕКТ, РЕГУЛЯТОР И ПЛАМЕННУЮ ТРУБУ.
После каждого переключения необходимо заново произвести настройку горелки.
Условные обозначения:
TL = длинная пламенная труба
ВНИМАНИЕ:
Для сжигания различных газов используются различные смесительные комплекты. В связи с
этим должно использоваться только топливо, указанное на этикетке, приклеенной на горелке.
При переключении на другой вид топлива необходимо приклеить новую этикетку с указанием
типа этого топлива.
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
МОДЕЛИ: GAMMA GAS XP
25/M CE – GAMMA GAS XP
40/M CE – XP 60/M CE
073024_3C
03
GAMMA GAS XP25/M CE ПРИРОДН. ГАЗ 002547
GAMMA GAS XP25/M CE TL ПРИРОДН. ГАЗ 002548
GAMMA GAS XP25/M CE СЖИЖ. ГАЗ 002549
GAMMA GAS XP25/M CE TL СЖИЖ. ГАЗ 002550
GAMMA GAS XP40/M CE ПРИРОДН. ГАЗ 002440
GAMMA GAS XP40/M CE TL ПРИРОДН. ГАЗ 002441
GAMMA GAS XP40/M CE СЖИЖ. ГАЗ 002442
GAMMA GAS XP40/M CE TL СЖИЖ. ГАЗ 002443
GAMMA GAS XP60/M CE ПРИРОДН. ГАЗ 002448
GAMMA GAS XP60/M CE TL ПРИРОДН. ГАЗ 002449
GAMMA GAS XP60/M CE СЖИЖ. ГАЗ 002450
GAMMA GAS ХР60/М СЕ TL СЖИЖ. ГАЗ 002451
