F.B.R. GAS XP 60/M CE TC + R. CE D1"-S [5/14] Горелки газовые модулируемые
4

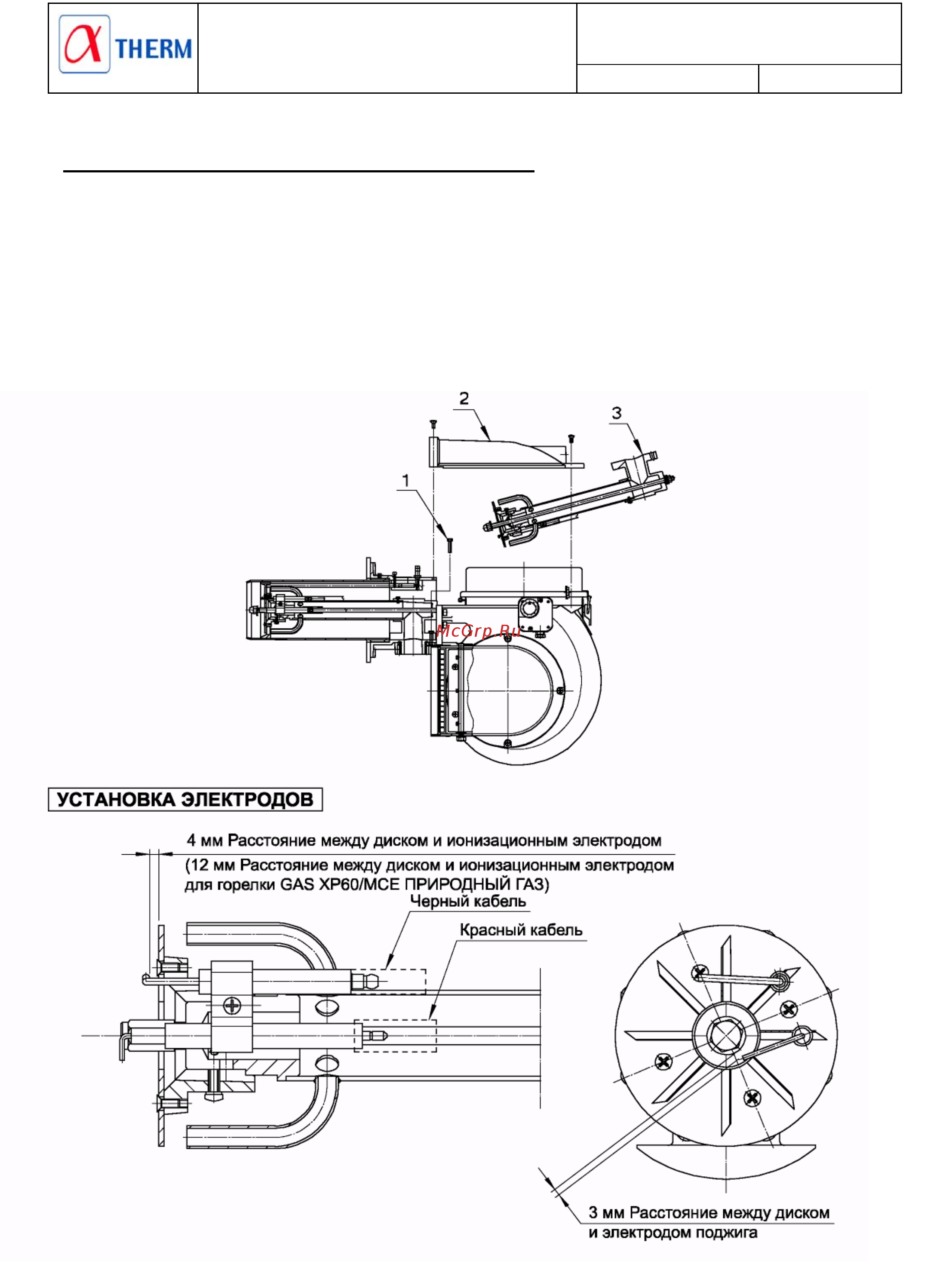

ИЗВЛЕЧЕНИЕ СМЕСИТЕЛЬНОГО КОМПЛЕКТА
Извлечение смесительного комплекта может производиться без снятия горелки с котла:
1) Ослабить три винта и снять крышку (2)
2) При помощи ключа 10 мм ослабить винт (1)
3) Извлечь смесительный комплект (3), развернув его на 180° градусов и отсоединить кабели
электрода поджига (КРАСНЫЙ) и контроля пламени (ЧЕРНЫЙ)
ВНИМАНИЕ:
Не перепутайте кабели при повторном подключении электродов
(см. УСТАНОВКА ЭЛЕКТРОДОВ).
ГОРЕЛКИ ГАЗОВЫЕ МОДУЛИРУЕМЫЕ
МОДЕЛИ: GAMMA GAS XP 25/M
CE – GAMMA GAS XP 40/M CE –
XP 60/M CE
073024_3B
