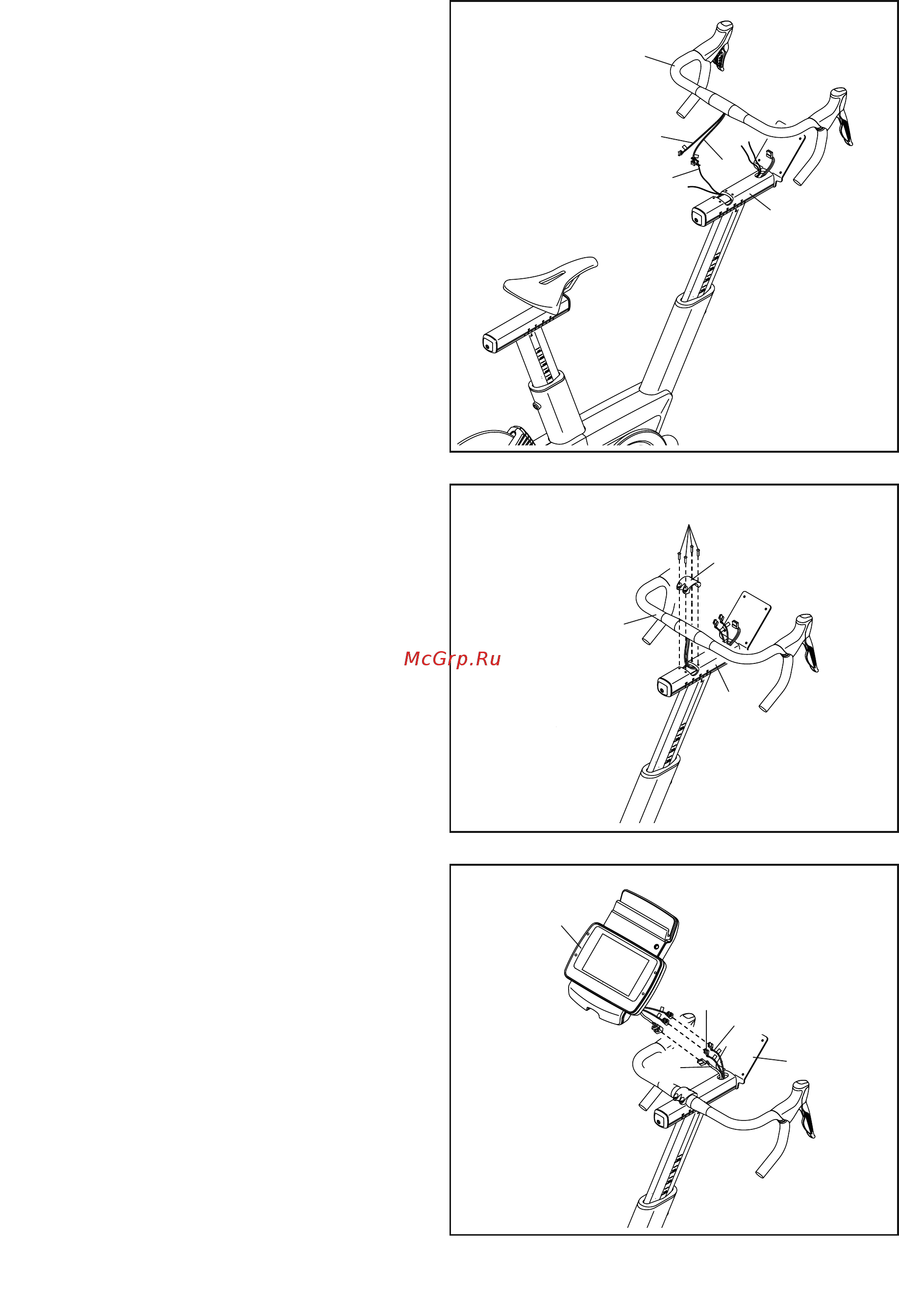

7 Попросите помощника удерживать руль 7 рядом с салазками 105 Проденьте один из указанных хомутов кабеля Е в салазки руля 105 Связите указанный конец хомута с правым удлинителем кабеля 107 Затем тяните за другой конец хомута до тех пор пока правый удлинитель не проденется через салазки Затем отвяжите и выбросьте хомут Протяните левый удлинитель 108 через салазки руля 105 аналогичный способ 8 Совет постарайтесь не передать провода Удерживайте руль 7 на салазках 105 и поверните руль на желаемый угол наклона убедитесь что руль отцентрован относи тельно салазок Прикрепите руль 7 с помоью рулевого зажима 28 и четырех винтов Мб х 16мм 110 сначала наживите все винты а затем затяните их 9 Попросите помощника удерживать консоль 9 около салазок руля 105 Соедините провода консоли с основным кабе лем 68 и удлинителями 107 108 убедитесь что соединили провода консоли таким образом что удлинитель с меткой к соединен с проводом с метой к а удлини тель с меткой R с проводом с меткой R Вставьте лишние провода в консоль 9 10
