MSI MEG X570 ACE [201/224] Внимание
![MSI MEG X570 ACE [201/224] Внимание](/views2/1566213/page201/bgc9.png)
33
Компоненты материнской платы
1
1
1
D
+5V
ВНИМАНИЕ!
Не подключайте несовместимые с материнской платой светодиодные ленты.
Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение
светодиодных лент 5В к разъему JRGB приведет к их повреждению.
Внимание!
y
Разъем JRAINBOW поддерживает подключение RGB светодиодных лент
WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной
мощностью 3А (5В), и максимальное количество светодиодов составляет
75. Когда яркость подсветки установлена на 20%, к данному разъему можно
подключить до 200 светодиодов.
y
Перед установкой или заменой светодиодных лент RGB, необходимо
полностью обесточить систему и отключить кабель питания.
y
Используйте утилиту MSI
®
для управления удлинительными
светодиодными лентами.

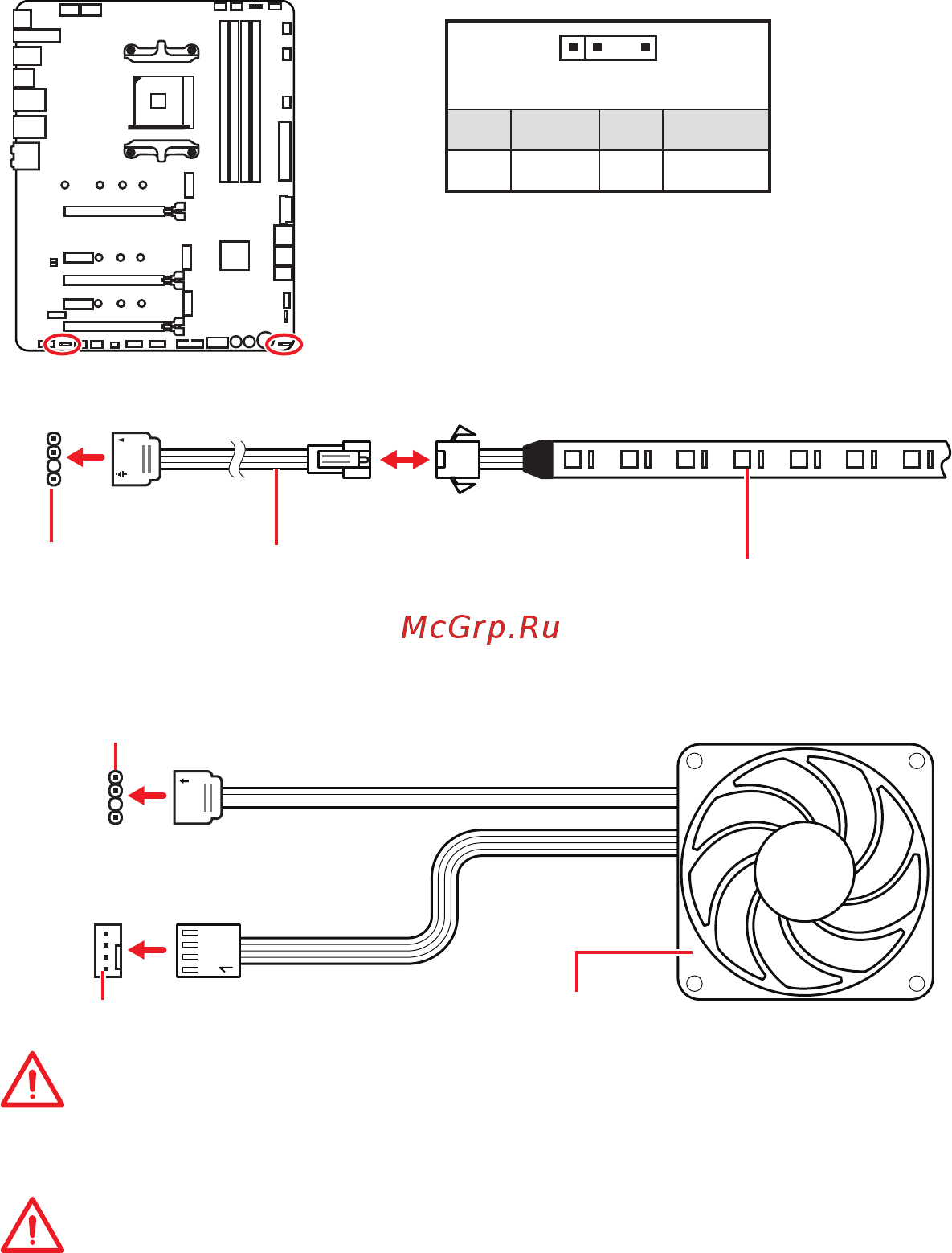

JRAINBOW1~2: Разъемы адресных RGB LED
Разъем JRAINBOW предназначен для подключения RGB светодиодных лент
WS2812B (5В) с индивидуальной адресацией.
Разъем
JRAINBOW
Разъем JRAINBOW
Разъем вентилятора системы
Удлинительный кабель для
подключения семицветной
RGB подсветки
RGB светодиодные
ленты WS2812B (5В) с
индивидуальной адресацией
1
1 +5V 2 Data
3 No Pin 4 Ground
Подключение адресных RGB светодиодных лент
Подключение вентиляторов с адресной RGB светодиодной подсветкой
Вентилятор с адресной RGB
светодиодной подсветкой
