Компоненты материнской платы
JCORSAIR1: Разъем CORSAIR
Разъем JCORSAIR1 используется для подключения RGB светодиодных лент
CORSAIR (5В) с индивидуальной адресацией или вентиляторов Lighting PRO
CORSAIR с RGB светодиодной подсветкой через контроллер вентиляторов
CORSAIR. Когда все элементы правильно подключены, используйте утилиту
MSI для управления RGB светодиодными лентами и вентиляторами CORSAIR с
подсветкой.
1
JCORSAIR1
1 +5V 2 Data
3 Ground

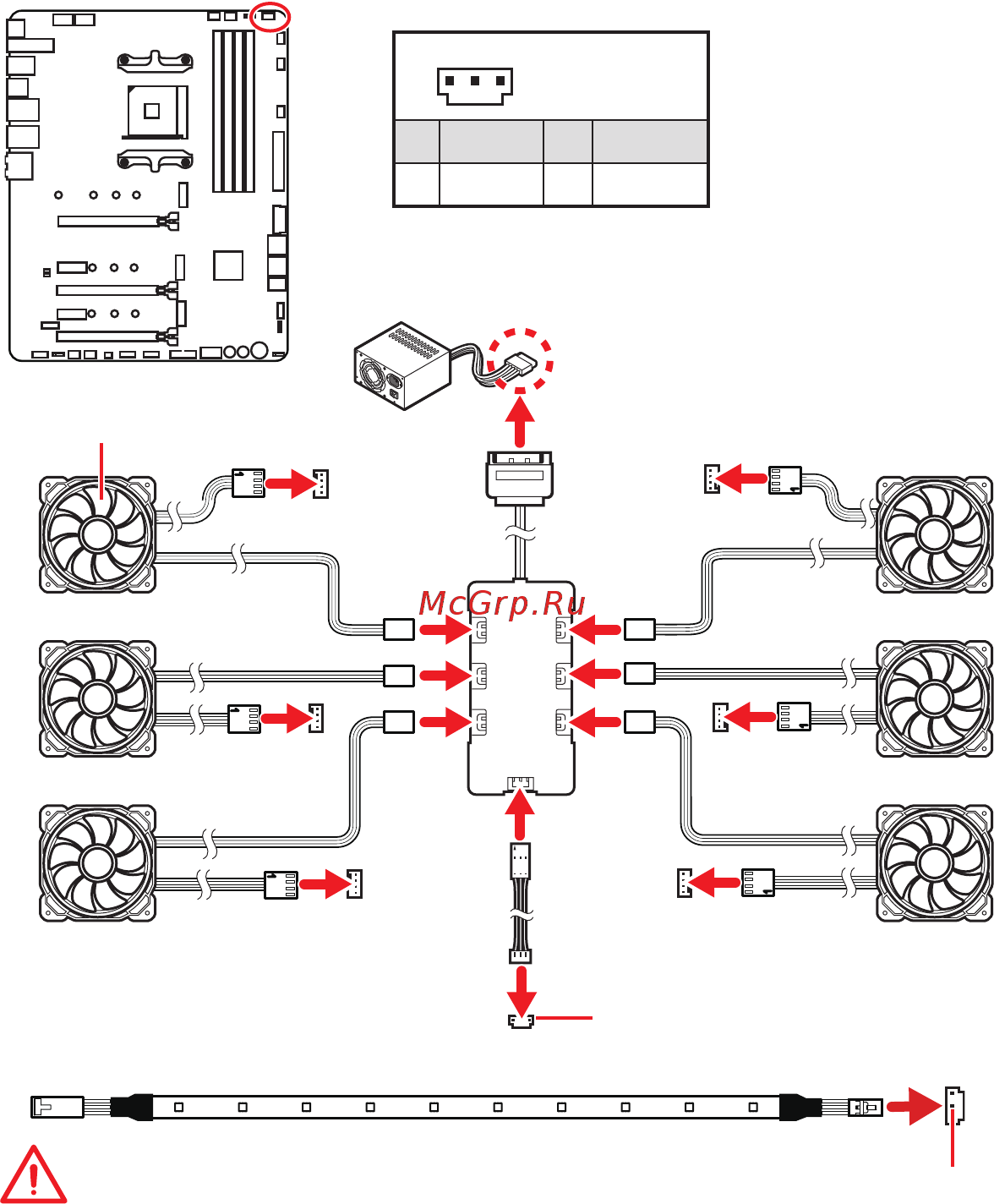

Подключение вентиляторов CORSAIR с
RGB светодиодной подсветкой
Внимание!
y
Вентиляторы необходимо подключать последовательно, начиная с
разъема № 1. Последовательность подключения вентиляторов к разъемам:
1 > 2 > 3 > 4 > 5 > 6. Пренебрежение правилами подключения вентиляторов к
разъемам может привести к неработоспособности их подсветки.
y
Количество поддерживаемых вентиляторов с RGB светодиодной
подсветкой или светодиодных лент RGB Lighting PRO может различаться в
зависимости от модели. Для получения подробной информации обратитесь
к техническим характеристикам материнской платы.
y
Вентиляторы CORSAIR с RGB светодиодной подсветкой нельзя использовать
одновременно со светодиодными лентами CORSAIR Lighting Node PRO.
Разъем JCORSAIR1
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
34
5
6
Разъем JCORSAIR1
Питания SATA
Подключение светодиодных лент CORSAIR Lighting Node PRO
Вентилятор CORSAIR с RGB
светодиодной подсветкой
Контроллер
вентиляторов
CORSAIR
