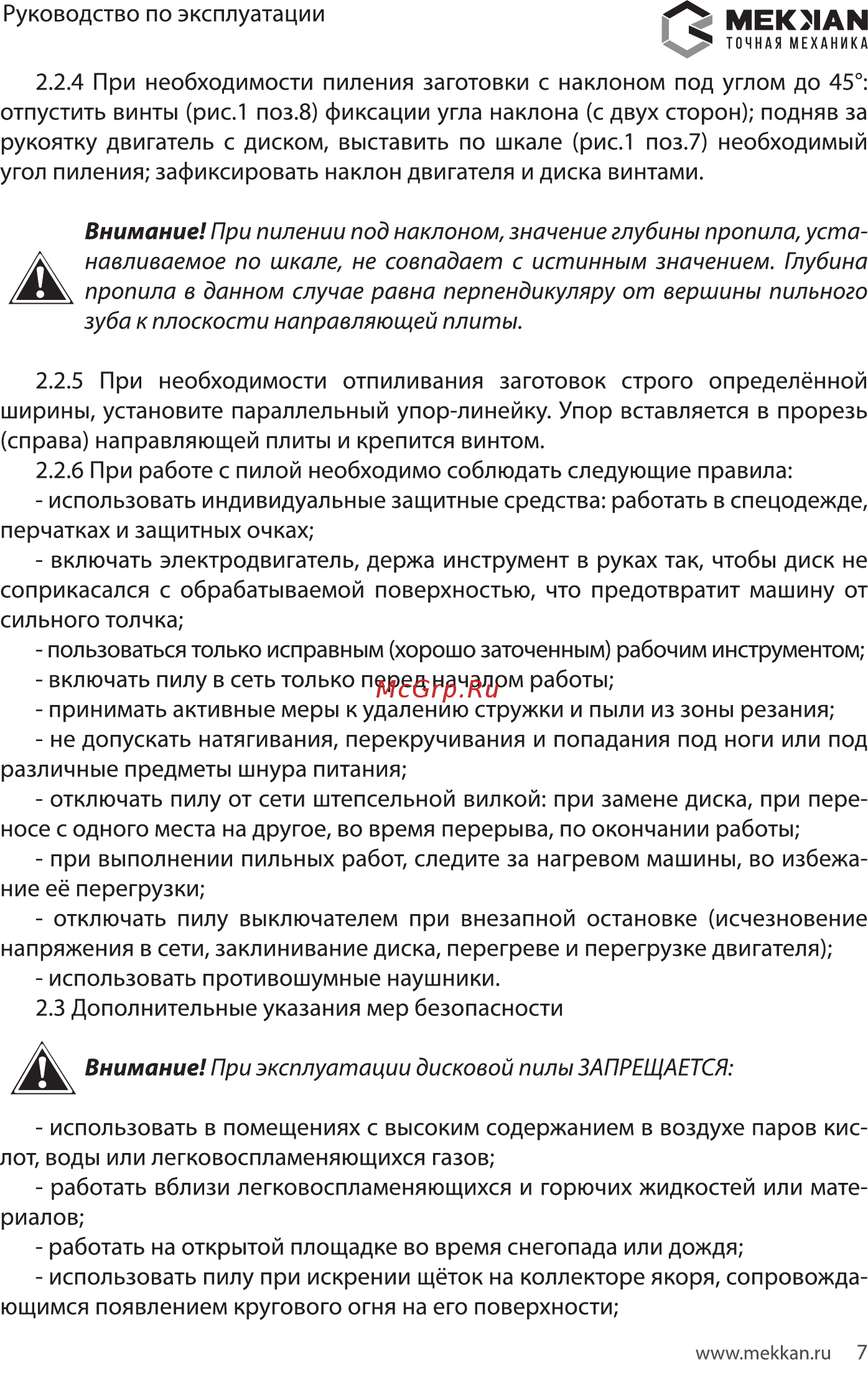

Руководство по эксплуатации МЕКМАЫ ТОЧНАЯ МЕХАНИКА 2 2 4 При необходимости пиления заготовки с наклоном под углом до 45 отпустить винты рис 1 поз 8 фиксации угла наклона с двух сторон подняв за рукоятку двигатель с диском выставить по шкале рис 1 поз 7 необходимый угол пиления зафиксировать наклон двигателя и диска винтами Внимание При пилении под наклоном значение глубины пропила устаАнавливаемое по шкале не совпадает с истинным значением Глубина пропила в данном случае равна перпендикуляру от вершины пильного зуба к плоскости направляющей плиты 2 2 5 При необходимости отпиливания заготовок строго определённой ширины установите параллельный упор линейку Упор вставляется в прорезь справа направляющей плиты и крепится винтом 2 2 6 При работе с пилой необходимо соблюдать следующие правила использовать индивидуальные защитные средства работать в спецодежде перчатках и защитных очках включать электродвигатель держа инструмент в руках так чтобы диск не соприкасался с обрабатываемой поверхностью что предотвратит машину от сильного толчка пользоваться только исправным хорошо заточенным рабочим инструментом включать пилу в сеть только перед началом работы принимать активные меры к удалению стружки и пыли из зоны резания не допускать натягивания перекручивания и попадания под ноги или под различные предметы шнура питания отключать пилу от сети штепсельной вилкой при замене диска при пере носе с одного места на другое во время перерыва по окончании работы при выполнении пильных работ следите за нагревом машины во избежа ние её перегрузки отключать пилу выключателем при внезапной остановке исчезновение напряжения в сети заклинивание диска перегреве и перегрузке двигателя использовать противошумные наушники 2 3 Дополнительные указания мер безопасности А Внимание При эксплуатации дисковой пилы ЗАПРЕЩАЕТСЯ использовать в помещениях с высоким содержанием в воздухе паров кис лот воды или легковоспламеняющихся газов работать вблизи легковоспламеняющихся и горючих жидкостей или мате риалов работать на открытой площадке во время снегопада или дождя использовать пилу при искрении щёток на коллекторе якоря сопровожда ющимся появлением кругового огня на его поверхности www mekkan ru 7
