- 4 -

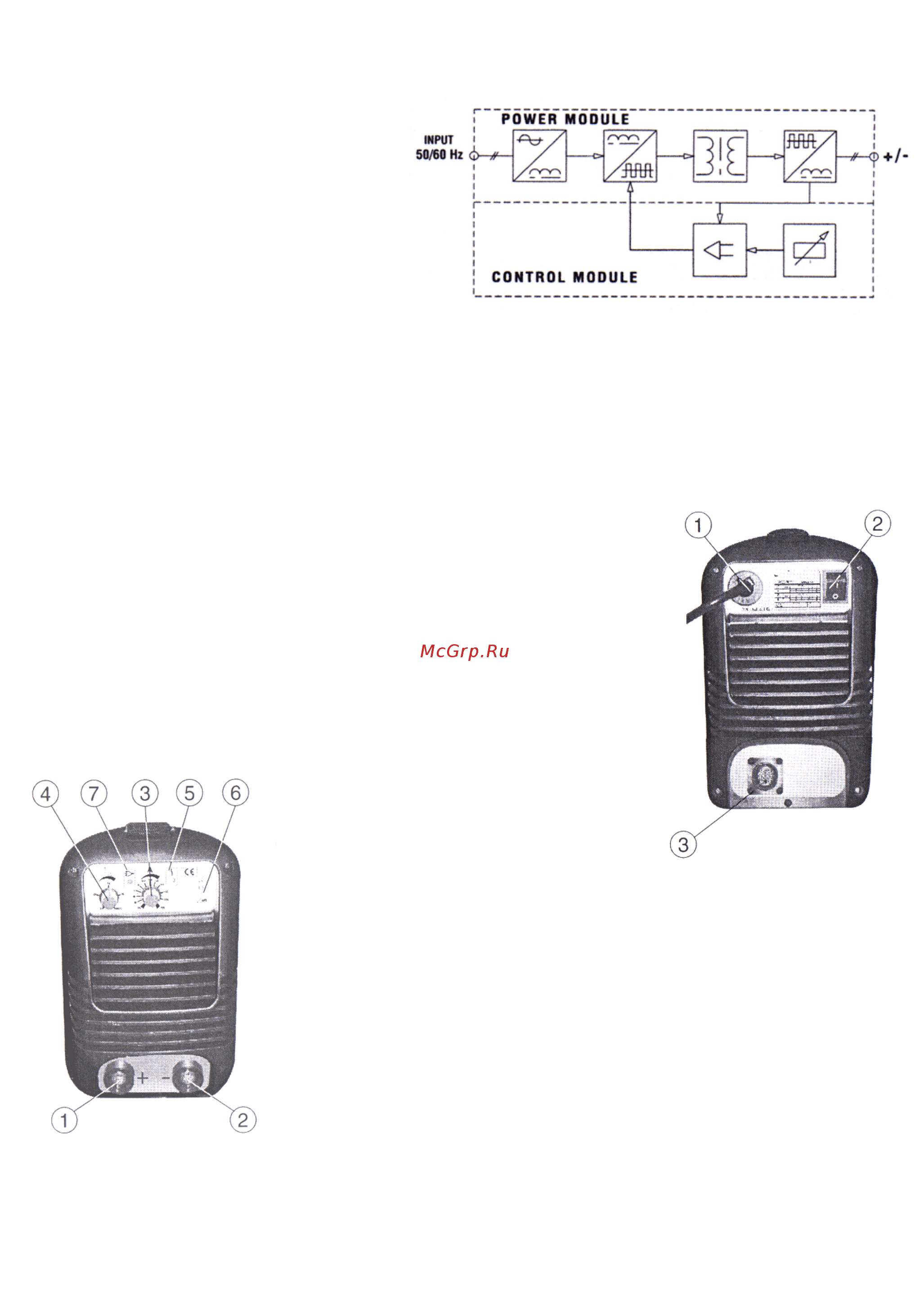

4. Структурная схема.
1. Вход однофазного тока питания, выпрямитель и конденсатор.
2. Транзисторы и управляющий переключающий мост (IGBT): преобразуют напряжение выпрямленного тока цепи
в высокочастотное переменное
напряжение (32кГц) и позволяет
регулировать передачу мощности в
соотношении ток/напряжение в
соответствии с режимом сварки.
3. Высокочастотный трансформатор:
первичная обмотка питается напряжением,
преобразованным блоком 2.
Предназначение трансформатора состоит
в том, чтобы привести в соответствие
напряжение и ток к значениям
необходимым для дуговой сварки и кроме
того гальванически разделить ток сварки и
основную цепь питания.
4. Вторичный мост выпрямителя с выпрямляющим индуктивным сопротивлением: преобразует переменное
напряжение/ток, производимые первичной обмоткой при низкой частоте в постоянное напряжение/ток.
5. Блок электронной регулировки (плата управления и электроники): производит контроль значений сварочного
тока и сравнивает их с данными, установленными пользователем; модулирует импульсы управления ведущего
транзистора IGBT, который и осуществляет управление. Также определяет динамическую передачу тока и
контролирует предохранительные устройства.
5. Подключение, регулировка и индикация.
5.1. Задняя панель.
1. Питающий кабель (однофазный с занулением).
2. Выключатель питания О/выключен, I/включен (с подсветкой).
3. Разъем дистанционного управления (см. Дополнительное оборудование).
Дополнительное оборудование:
- Ручной потенциометр дистанционного управления
- Два ручных потенциометра дистанционного управления
- Ножное дистанционное управление.
5.2. Передняя панель.
1. Быстрозажимная клемма «плюс» для подсоединения сварочного кабеля.
2. Быстрозажимная клемма «минус» для подсоединения сварочного
кабеля.
3. Потенциометр для регулировки сварочного тока со шкалой,
градуированной в амперах, позволяющий производить регулировку во
время сварки.
4. Потенциометр для регулировки мощности дуги и холодного запуска:
регулировка от минимума 0% до максимума 100%. Минимум - для
горячего запуска и мощной дуги, при работе «мягкими» электродами
(нержавейка, рутил). Максимум – для сварки «твердыми» электродами
(базовые, алюминий, целлюлозные материалы, и т.д.).
5. Желтый индикатор (не горит в нормальном состоянии). Если он
загорелся, значит подача сварочного тока заблокирована и дальнейшая
работа не возможна по одной из следующих причин:
− срабатывание термозащиты: слишком высокая температура внутри корпуса прибора. Аппарат включен, но
сварочный ток не будет подаваться до тех пор, пока температура не понизится до нормального значения. При
ее понижении включение произойдет автоматически;
− недопустимая величина сетевого напряжения: когда напряжение сети становится слишком высоким или
слишком низким( ниже 210 В), то работа сварочного аппарата блокируется.
− срабатывание защиты от короткого замыкания: в случаях продолжительности короткого замыкания более 1,5
секунд (приваривание электрода) аппарат выключается. Включение происходит автоматически.
6. Выбор функций:
