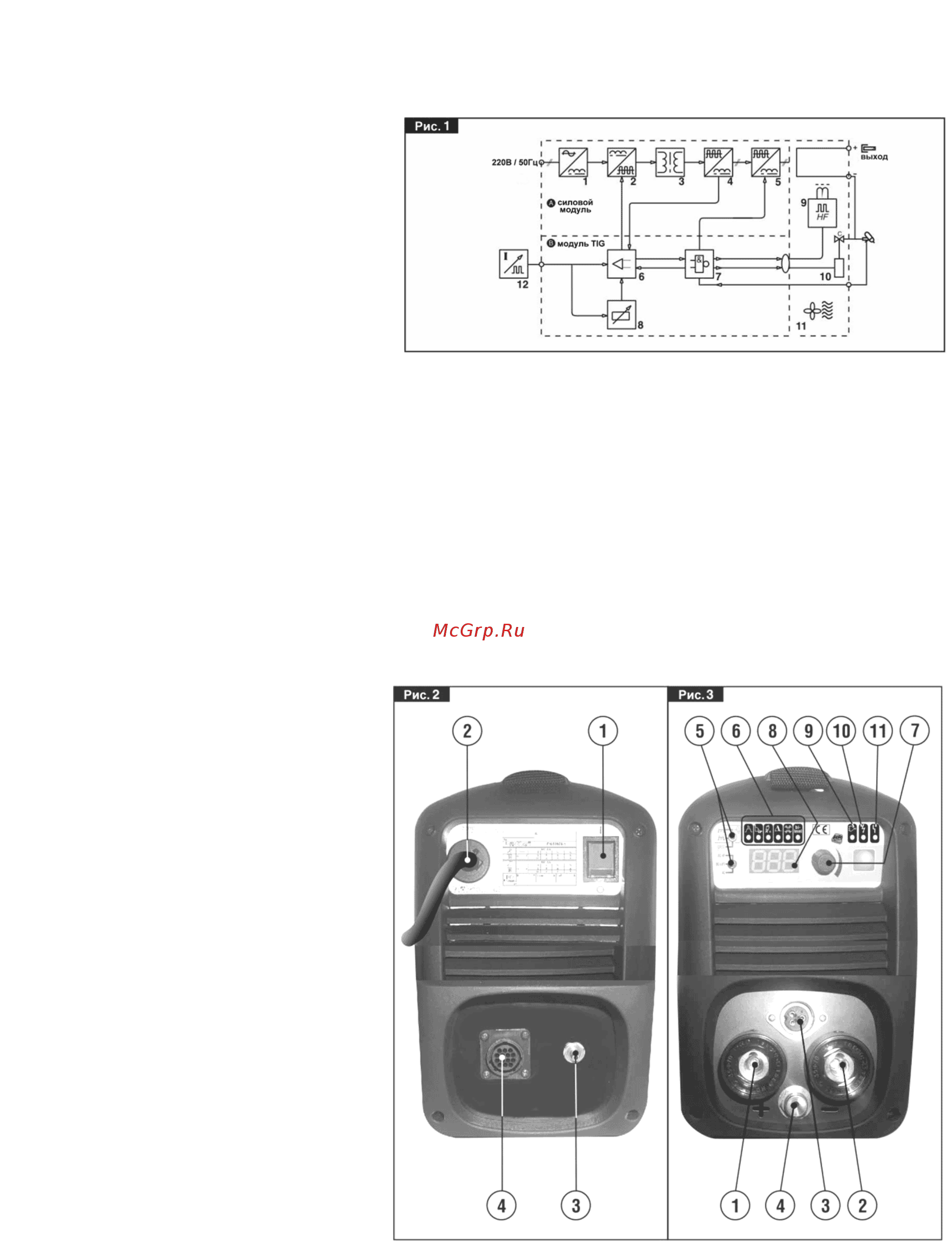

4. Структурная схема.
1. Вход однофазного тока питания, выпрямитель и конденсатор.
2. Транзисторы и управляющий переключающий мост (IGBT): преобразуют напряжение выпрямленного тока цепи в
высокочастотное переменное напряжение (60 кГц) и позволяет регулировать передачу мощности в соотношении
ток/напряжение в соответствии с режимом сварки.
3. Высокочастотный трансформатор:
первичная обмотка питается
напряжением, преобразованным блоком
2. Предназначение трансформатора
состоит в том, чтобы привести в
соответствие напряжение и ток к
значениям необходимым для дуговой
сварки и кроме того гальванически
разделить ток сварки и основную цепь
питания.
4. Вторичный мост выпрямителя с
выпрямляющим индуктивным
сопротивлением: преобразует
переменное напряжение/ток,
производимые вторичной обмоткой при низкой частоте в постоянное напряжение/ток.
5. Управляемый диодный мост (SCR); преобразует постоянный ток в переменный для TIG сварки переменным
током.
6. Блок электронной регулировки и управления: производит контроль значений сварочного тока и сравнивает их с
данными, установленными пользователем; модулирует импульсы управления ведущего транзистора IGBT,
который и осуществляет управление.
7. Логическая схема управления аппарата: устанавливает сварочные циклы, управляет регулировками и системами
защиты.
8. Дисплей, панель управления и установки режимов.
9. Высокочастотный генератор.
10. Электроклапан подачи защитного газа.
11. Вентилятор охлаждения.
12. Дистанционное управление.
5. Подключение, регулировка и индикация.
5.1. Задняя панель (Рис. 2).
1. Выключатель питания О/выключен,
I/включен.
2. Питающий кабель (однофазный с
занулением).
3. Разъем подсоединения газового
баллона.
4. Разъем дистанционного управления
(см. Дополнительное оборудование).
5.2. Передняя панель (Рис. 3).
1. Быстроразъемная клемма «плюс» для
подсоединения сварочного кабеля.
2. Быстроразъемная клемма «минус»
для подсоединения сварочного
кабеля.
3. Разъем кабеля управления горелки.
4. Разъем подачи газа горелки TIG.
5. Трехпозиционный переключатель для
выбора режимов сварки.
6. Светодиодный индикатор режимов
сварки.
7. Ручка потенциометра регулировки.
8. Цифровой дисплей.
9. Зеленый светодиод питания.
10. Зеленый светодиод выходного
напряжения.
11. Желтый светодиод неисправности.
Дополнительное оборудование:
- горелка TIG (4м) готовая к работе, с 2% вольфрамовым электродом диаметром 1,6 мм; 2% вольфрамовый
электрод диаметром 1 мм и соответствующие аксессуары;
- регулятор подачи газа с манометром;
- сварочный кабель с заземлением;
- фитинг газового шланга и газовый шланг для подсоединения к баллону с аргоном.
