Руководство по эксплуатации Страница: 9

Blue Weld PRESTIGE TIG 172 AC/DC HF/LIFT [9/12] Www blueweld ru

- 9 -

удерживается горелкой, передающей сварочный ток. Электрод и сварочный шов защищен от окисления поступающим

инертным газом (обычно это аргон Ar 99,5), который подается из керамического распылителя.

Сварка производится путем расплавления краев обрабатываемого

материала без подачи дополнительных материалов (на тонких

материалах до 1 мм).

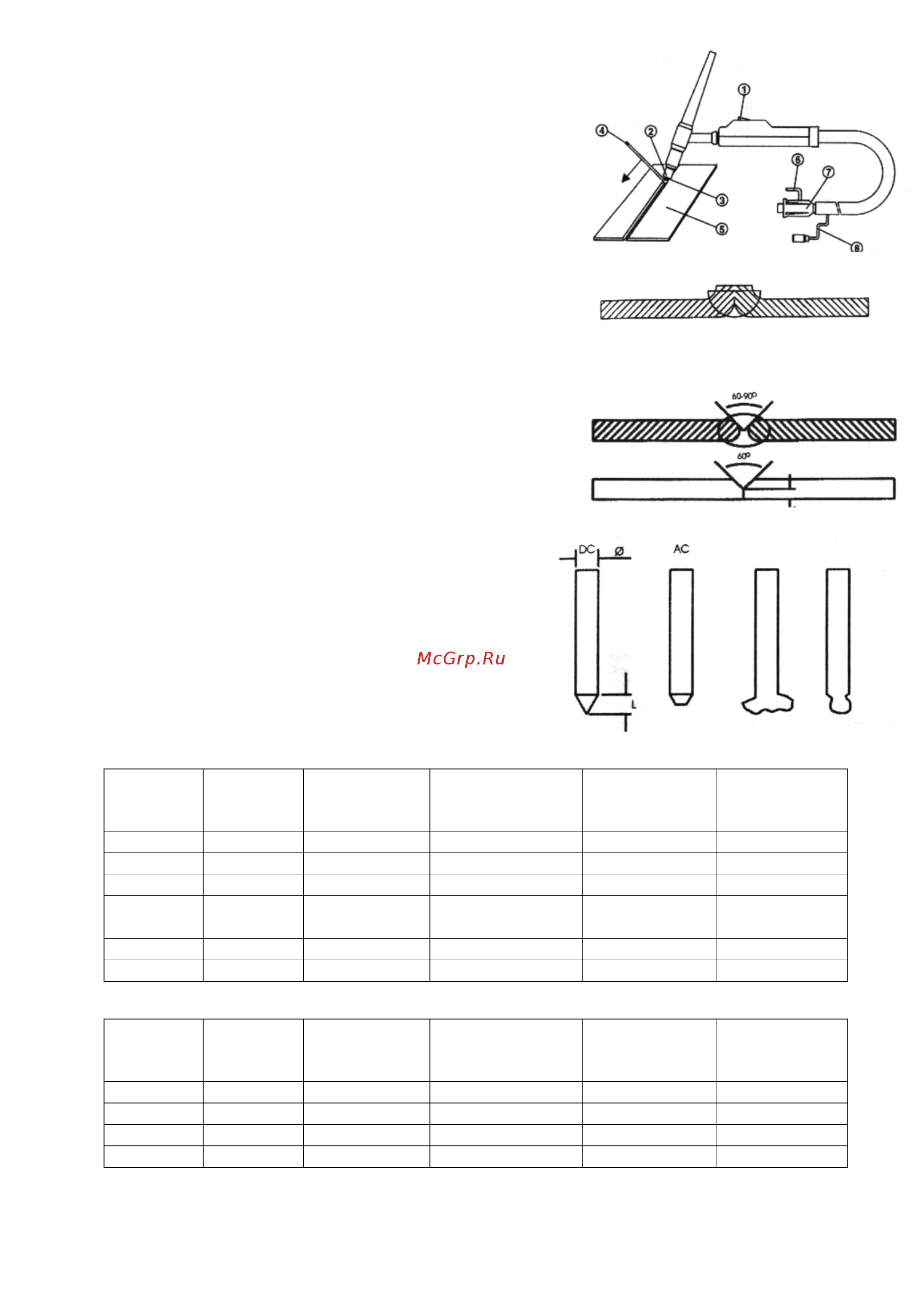

1 – Кнопка пуска

2 – Распылитель

3 – Электрод

4 – Присадочный пруток

5 – Рабочая поверхность

6 – Подача газа

7 – Подача тока

8 – Кабель управления

10.2. Сварка с заворачиванием края.

При большей толщине материала необходимо использовать

присадочный пруток того же состава как и основной материал. Они

должны быть аналогичного диаметра, кромки должны быть

соответственно подготовлены.

10.3 Сварка с заворачиванием края с/без присадочного прутка.

Для качественной сварки необходимо, чтобы рабочая поверхность

была аккуратно очищена, не имела окиси, масла, смазки, растворителей

и т.п.

Необходимо заточить ось вольфрамового электрода на станке или

при помощи точильного камня, так чтобы рабочий конец электрода имел

концентрическую форму и был хорошо закреплен во избежание

отклонений дуги. Это необходимо делать периодически по мере износа и

выработки, или в случае сильного загрязнения, оксидирования или

деформирования электрода.

10.4. Рабочий конец электрода.

Диаметр электрода должен быть выбран в соответствии со

следующими таблицами, принимая во внимание, что для сварки

постоянным током (электрод на «минусе») в основном используется

электроды с 2% содержанием тория (с красной полосой) или

электроды с 2% содержанием церия (с серой полосой).

Для того чтобы выполнить качественную сварку, очень важно

использовать надлежащий диаметр электрода, соответствующий

сварочному току. Электрод должен выступать из керамического

распылителя на 2-3мм или до 6мм, если сварка производится под

углом.

Параметры сварки постоянным током для нержавеющей стали.

Толщина,

мм

Ток, А

Диаметр

электрода,

мм

Диаметр сопла

распылителя,

мм

Поток аргона,

л/мин

Диаметр

присадочного

прутка, мм

0,3-0,5 5-20 0,5 6,5 3 -

0,5-0,8 15-30 1 6,5 3 -

1 30-60 1 6,5 3-4 1

1,5 70-100 1,6 9,5 3-4 1,5

2 90-110 1,6 9,5 4 1,5-2

3 120-150 2,4 9,5 5 2-3

4 140-190 2,4 9,5-11 5-6 3

Параметры сварки постоянным током для деоксидированной меди.

Толщина,

мм

Ток, А

Диаметр

электрода,

мм

Диаметр сопла

распылителя,

мм

Поток аргона,

л/мин

Диаметр

присадочного

прутка, мм

0,3-0,8 15-60 0,5-1 6,5 4 -

1 50-100 1 9,5 6 1,5

1,5 30-60 1,6 9,5 8 1,5

2 70-100 1,6 9,5 8 1,5

11. Процедура сварки.

- Проверьте правильность подсоединения и установки аппарата в соответствии с инструкциями, указанными в

параграфе ПОДГОТОВКА К РАБОТЕ.

- Убедитесь, что предварительная настройка управления произведена в соответствии с правилами.

- Установите ток сварки на требуемые значения с помощью потенциометра. При необходимости, отрегулируйте
