- 6 -

ВНИМАНИЕ! Все подсоединения сварочных кабелей должны производиться к отключенному от

электросети аппарату.

- Сварочный кабель с электрододержателем подсоединяется к клемме плюс (+).

- Кабель массы подключается к клемме минус (-) и закрепляется на рабочей поверхности, как можно ближе к месту

сварки.

7.4. Подсоединение сварочных кабелей при TIG сварке переменного и постоянного тока:

- Горелка TIG: кабель горелки подсоединяется к клемме минус (-), а трехконтактный кабель управления

подсоединяется в соответствующее гнездо и фиксируется поворотом по часовой стрелке; шланг подачи газа

подсоединяется к соответствующему разъему и затягивается вручную, избегая применения гаечных ключей.

- Кабель массы подсоединяется к

клемме плюс (+), а захват этого кабеля, расположенный с другого конца, должен

быть закреплен на рабочей поверхности обрабатываемого материала как можно ближе к месту сварки.

Внимание!

− Сварочные кабели должны быть вставлены в соответствующие гнезда плотно и до конца, чтобы обеспечить

хороший электрический контакт. Неполный контакт вызывает перегрев места соединения, быстрый износ и

потерю мощности.

− Нельзя использовать сварочные кабели длиной более 10 метров.

− Нельзя использовать металлические детали, не являющиеся частью свариваемого изделия, для удлинения

обратной цепи, так как это приведет к снижению безопасности при работе и плохому качеству сварки.

7.5. Подсоединение баллона с защитным газом (Аргон 99,5%).

Подсоединить регулятор давления к клапану баллона с аргоном. Затем установить гибкий шлаг для подачи газа,

подсоединив его с одной стороны к соответствующему патрубку регулятора давления, а с другой стороны – к патрубку,

расположенному на задней стенке аппарата, убедившись в плотном соединении.

Затем перед открытием клапана баллона ослабить гайку кольца регулятора давления. Открыть кран баллона и

отрегулировать подачу газа (л/мин) в соответствии с ориентировочными данными (смотри таблицу). По необходимости

поток газа можно регулировать во время сварки при помощи кольца на регуляторе давления.

Перед работой обязательно нужно проверить герметичность все трубок и соединений.

7.6. Панель управления.

Данный сварочный аппарат управляется микропроцессором, которым может обрабатывать большое количество

параметров, поэтому сварочные работы возможно производить при разных условиях работы и с разными материалами.

Чтобы полностью использовать возможности сварочного аппарата, необходимо ознакомиться с их описанием.

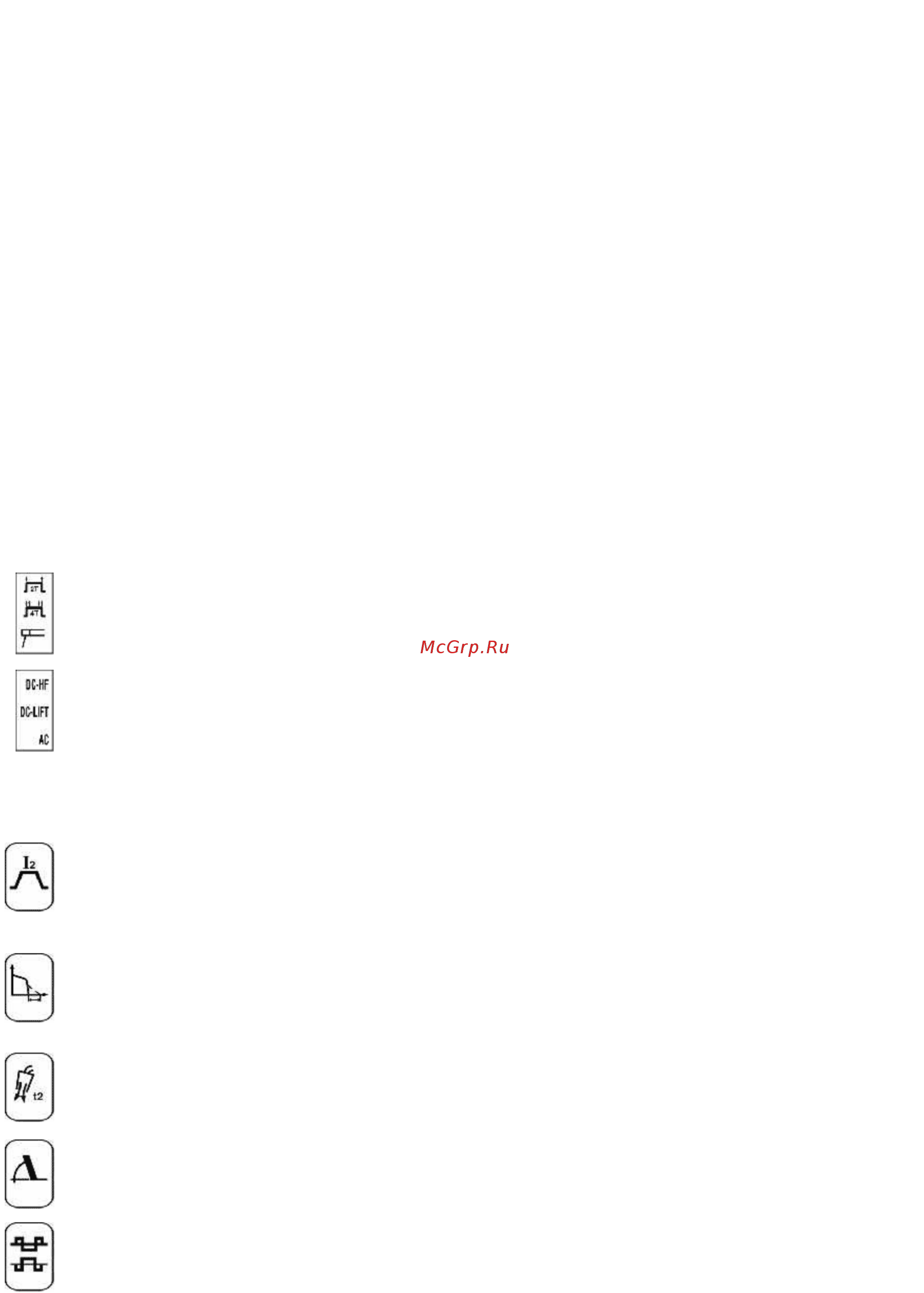

Слева на передней

панели два переключателя используемые для выбора режимов работы сварочного аппарата.

Верхний переключатель:

Осуществляет выбор между 2-тактной TIG сваркой, 4-тактной TIG сваркой и электродной ММА сваркой.

Нижний переключатель:

Работает в режиме сварки TIG. Используется для выбора сварки постоянным (DC) током с

высокочастотным зажиганием дуги, сварки постоянным (DC) током с зажиганием LIFT и сваркой переменным

(AC) током

Кнопка справа от переключателя используется для выбора одного из параметров режима сварки в соответствие со

сварочным током. Величины параметров изменяются переключателем. А цифровой дисплей сверху показывает

выбранный параметр.

параметр 1.

Основной ток:

При сварке постоянным током представляет собой среднюю величину тока сварки. При сварке

переменным током представляет собой эффективную величину

сварочного тока. Этот параметр измеряется в

Амперах и может варьироваться от 5 до 140 в режиме ММА сварки и от 5 до 160 в режиме TIG DC или TIG AC.

параметр 2.

Мощность дуги:

Регулирует величину мощности дуги. Работает только в режиме электродной сварки (ММА). Параметр

выражается в процентах от тока сварки от 0 до 100%.

параметр 3.

Время последующей подачи защитного газа:

В режиме TIG время подачи защитного газа после затухания дуги может изменяться от 0,1 сек до 25 сек.

параметр 4.

Градиент тока:

Используется для уменьшения сварочного тока при окончании сварки, регулируется от 0,1 до 10 сек.

параметр 5.

Баланс рабочего цикла:

В режиме TIG AC представляет собой отношение времени отрицательного тока (EN) на электроде и

времени выключения; варьируется в промежутке от 20% до 90%.
