Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
23

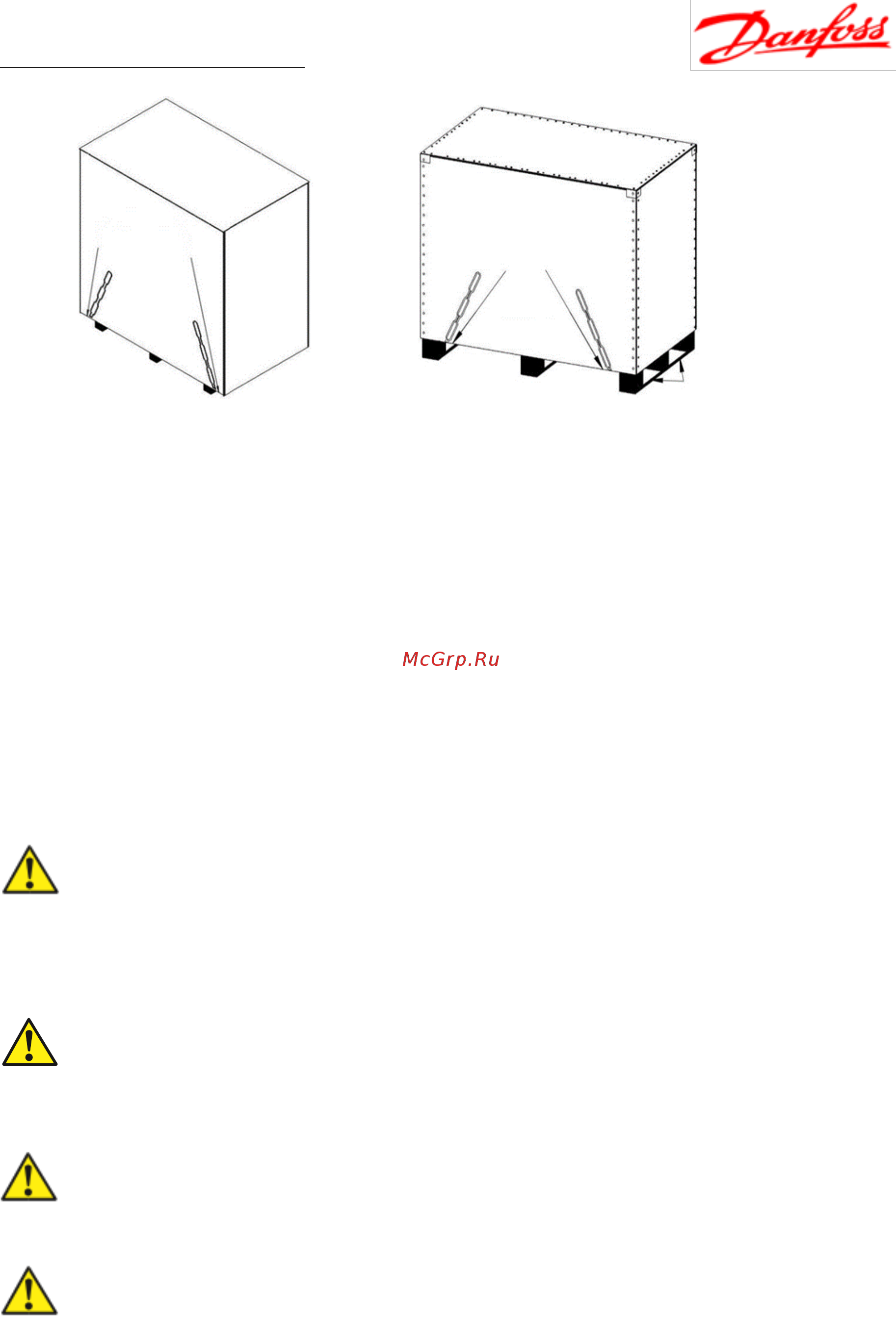

Рис. 2.5 - Строповка (паллеты с выступом - слева, паллеты без выступа - справа)
Если на крыше шкафа трансформатора установлены вентиляторы, то их следует
демонтировать перед подъемом. Порядок демонтажа: снимите верхнюю крышку
вентилятора, отсоедините кабель питания вентилятора на клеммах, запомните порядок
подключения жил кабеля для последующего восстановления соединения, отверните
болты на основании крепления вентилятора (крыше шкафа).
Доступ к подъёмным кольцам трансформатора осуществляется либо через отверстия
для вентиляторов, либо через специальные люки в крыше шкафа. Также подъёмные
кольца трансформатора могут быть выведены на крышу шкафа.
Катки пригодны для использования в стесненных условиях при отсутствии крана или
цепной тали.
Кран или ручная цепная лебедка должны иметь соответствующую
грузоподъемность.
Подъемные стропы должны иметь достаточную длину и прочность, чтобы
выдержать массу груза.
Не допускать повреждения поверхности шкафа при перемещении мостовым
краном, ручной цепной талью или на катках.
При транспортировке распакованного шкафа трансформатора не допускается
подъем с зацеплением только за подъемное кольцо шкафа (рым-болты), т.к. он
имеет большой вес — необходимо использовать подъемную проушину
специальных швеллеров, покрашенных в желтый цвет. Либо использовать
подъемные кольца непосредственно на трансформаторе, как показано на рис.
2.6.
При установке на неровных поверхностях металлические шкафы преобразователя
частоты могут изгибаться, что вызовет перекос дверей и проблемы с их
открытием/закрытием.
Запрещается стоять под грузом при подъеме шкафа краном.
Запрещается корректировать положение шкафа, если шкаф наклонился во время
подъема — это может привести к его падению.
Соблюдайте осторожность для исключения повреждения и деформации шкафов.
Места строповки
Места строповки и
положения вил
Место ввода вил
