Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
24

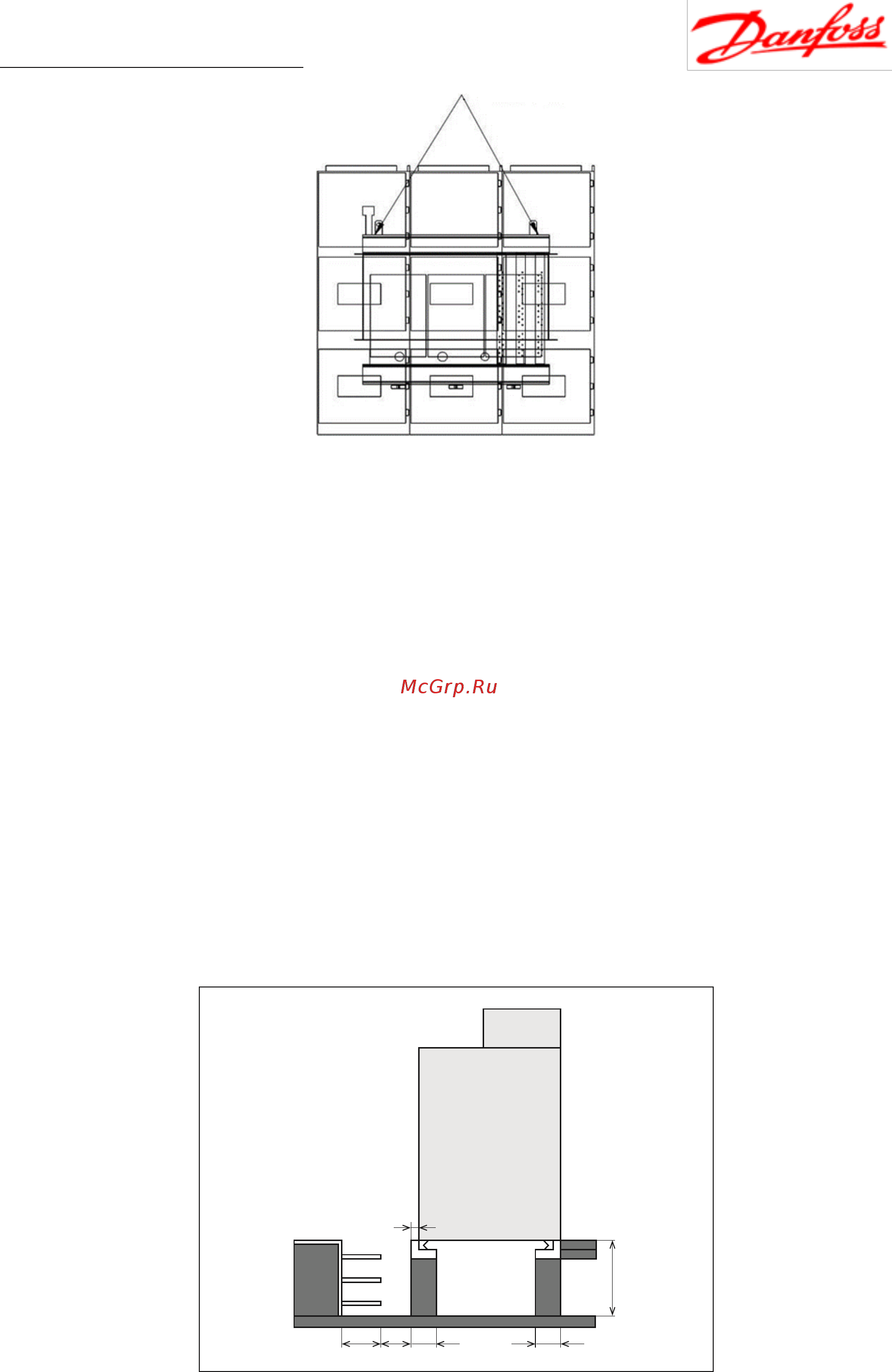

Рис. 2.6 - Подъем шкафа трансформатора
2.5 Монтаж преобразователя частоты
Для обеспечения безопасности и удобства при прокладке кабеля рекомендуется
устанавливать шкафы над кабельным каналом (см. рис. 2.7). Нижнее основание
преобразователя частоты выполнено из швеллера шириной 100 мм. Если номинальная
мощность составляет 1600 кВт и выше, то это основание изготавливается из стального
швеллера шириной 160 мм. Если номинальная мощность превышает 4000 кВт,
используется стальная двутавровая балка шириной 180 мм. Таким образом, следует
выбрать надлежащий профиль в соответствии с массой преобразователя частоты. Если
смотреть спереди, то шкаф трансформатора установлен слева от шкафа силовых ячеек и
рядом друг с другом на одном уровне горизонта.
Следует установить преобразователь частоты на основание и надежно заземлить.
Трансформатора и клеммная коробка должны быть заземлены Сопротивление цепи
заземления должно быть не более 4 Ом. Все шкафы должны быть соединены между
собой болтами с образованием единой конструкции.
Рис. 2.7 - Монтаж преобразователя частоты на основание
1000
300
300
330
530
100
Подъемные кольца на трансформаторе
