Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
47

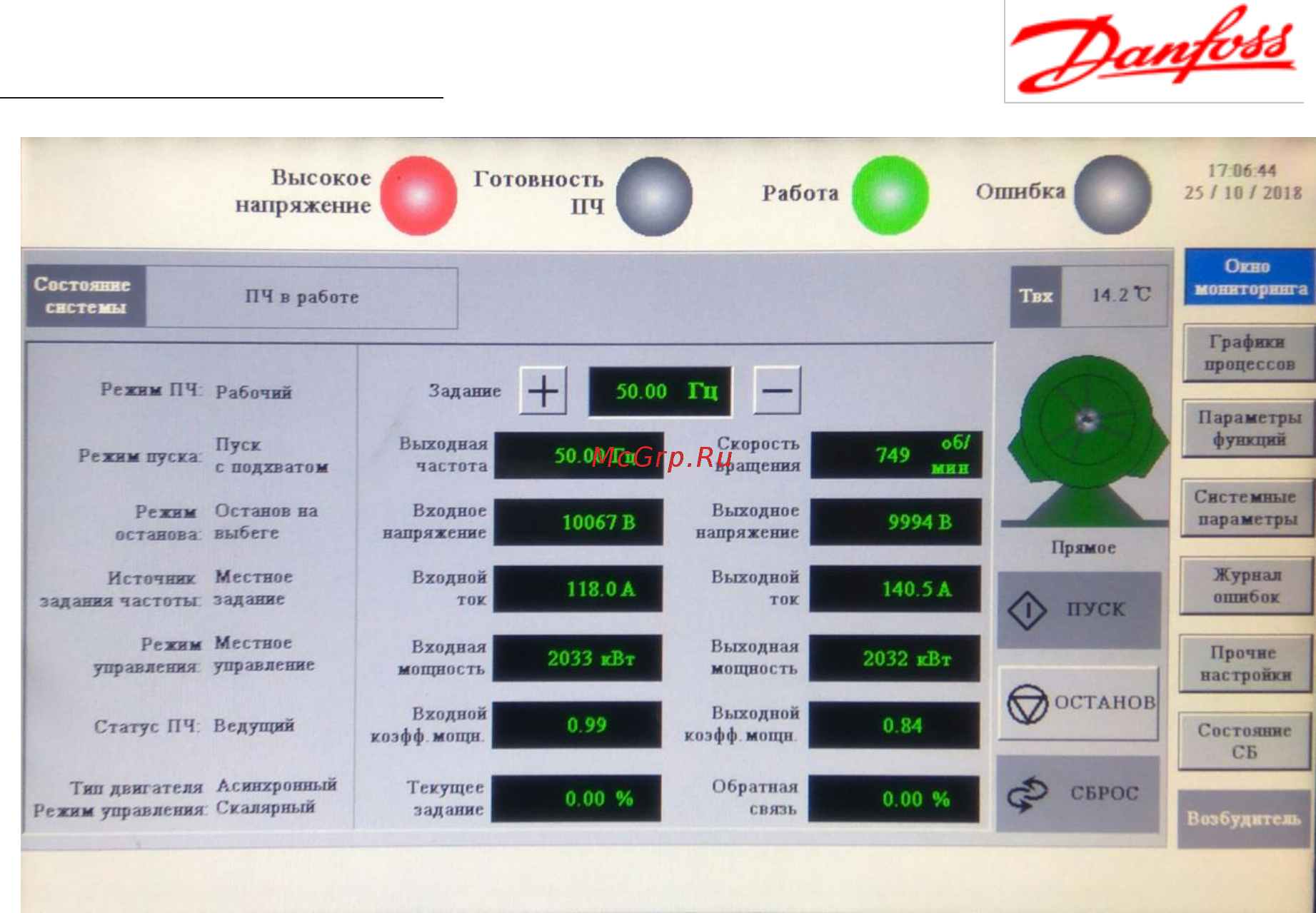

Рис. 5.1 - Окно мониторинга при местном режиме управления
В поле состояния отображаются текущие режимы работы элементов системы и их
состояние Индикаторы в верхней части экрана имеют следующие режимы работы:
• «Высокое напряжение» — горит оранжевым цветом при подаче питания на
преобразователь частоты.
• «Готовность ПЧ» — горит зеленым при переходе преобразователя частоты в режим
ожидания.
• «Работа» — горит зеленым, когда преобразователь частоты начинает управлять
двигателем.
• «Ошибка» — мигает красным при возникновении предупреждающего сигнала
(несущественная неисправность), горит красным — при аварийном сигнале
(существенная неисправность).
При возникновении предупреждающего сигнала в нижнем правом углу окна также
отобразиться желтая полоса с предупреждением; при возникновении аварийного сигнала
— отобразиться красная полоса с описанием ошибки, а в поле «Состояние системы» будет
указано название аварийного сигнала.
В поле данных отображаются наиболее часто используемые параметры, такие как:
выходная частота/скорость вращения, входное/выходное напряжение,
входной/выходной ток, и т. д.
При помощи кнопок «+» и «—» возможно изменять выходную частоту (изменение
доступно только в режиме местного управления). Наведя курсор непосредственно на
окно задания частоты можно задать требуемую частоту с всплывающей клавиатуры.
Реверс можно осуществить если перед числовым значением поместить знак «-» (если
реверс разрешен). Допустимый диапазон задания от -80 Гц до 80 Гц.
