Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
48
В поле команд расположены три кнопки: «Пуск», «Останов» и «Сброс», работающие
только в режиме местного управления.
При нажатии кнопки «Пуск» появляется окно подтверждения с кнопками «Да» — для
пуска двигателя и «Нет» — для отмены пуска и возврата в окно мониторинга (рис. 5.2).

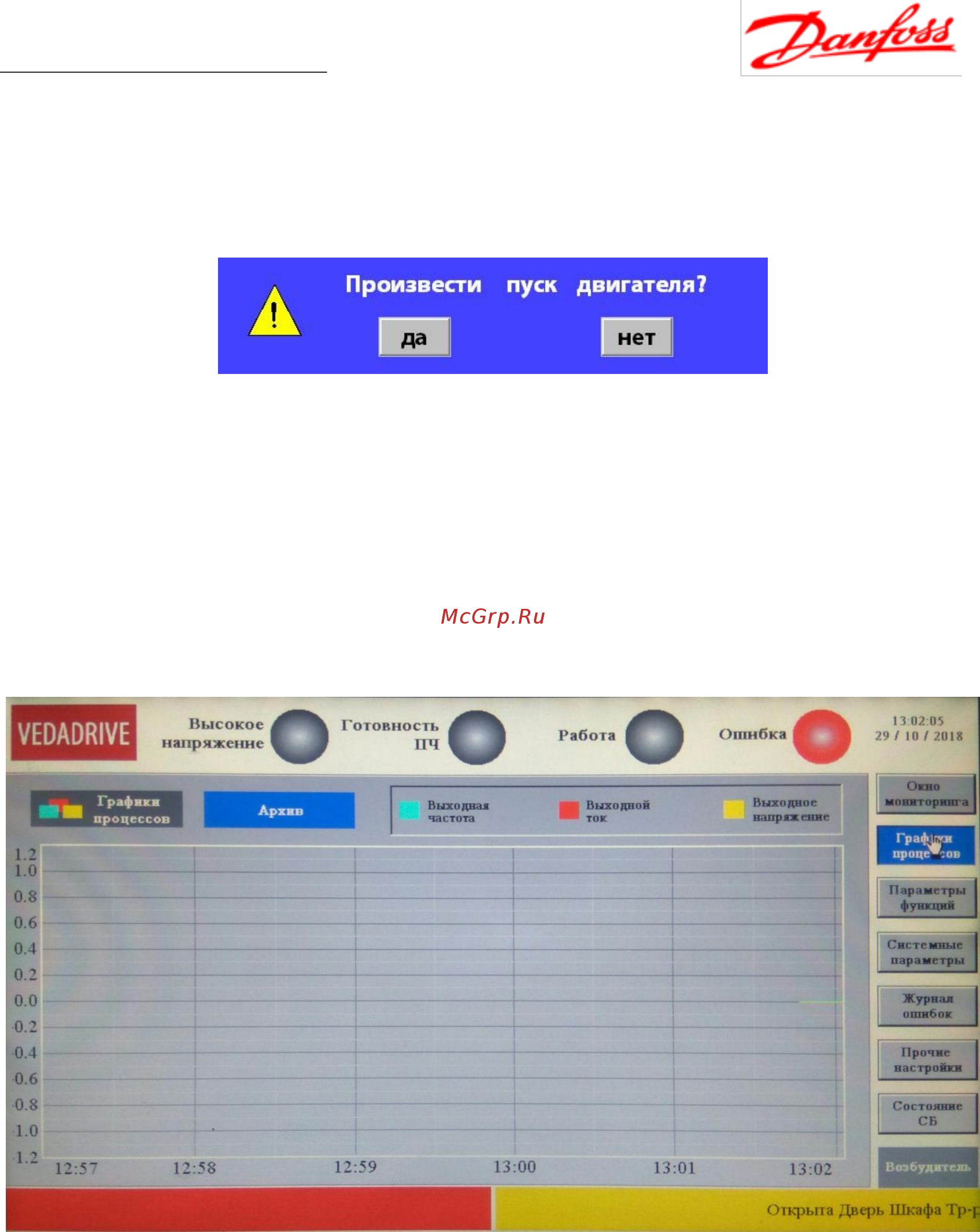

Рис. 5.2 - Подтверждение/отказ пуска двигателя в режиме местного управления
При управлении от ПЛК и дистанционном управлении кнопки «Пуск», «Останов» и
«Сброс» становятся неактивными для изменений.
5.3 Окно графиков процесса
Графики процесса (см. рис. 5.3) отображают кривые изменения какого-либо
параметра во времени.
Рис. 5.3 - Окно графиков процесса
Для построения кривых используется выборка в 200 мс. Ось времени ограничена 5
минутами. Выбранная кривая отличается от прочих кривых цветом. Параметры
отображения величин:
• Выходная частота (Гц): вертикальный диапазон [–60,00…60,00].
• Выходной ток (А): вертикальный диапазон [0,0 — переменный].
• Выходное напряжение (В): вертикальный диапазон [0,00–11,00].
