• Выходная частота, выходной ток и выходное напряжение на одном графике (%):
вертикальный диапазон [–120,00…120,00].
Для просмотра архива графиков (см. рис. 5.4) выберите нужную величину и нажмите
кнопку «Архив» в верхнем правом углу. В архиве сохраняются данные 3
синхронизированных каналов с выборкой 1 с.
Каждое первое число месяца архив графиков автоматически стирается. При
необходимости сохранить графики на длительный срок, необходимо использовать
функцию выгрузки данных по USB.

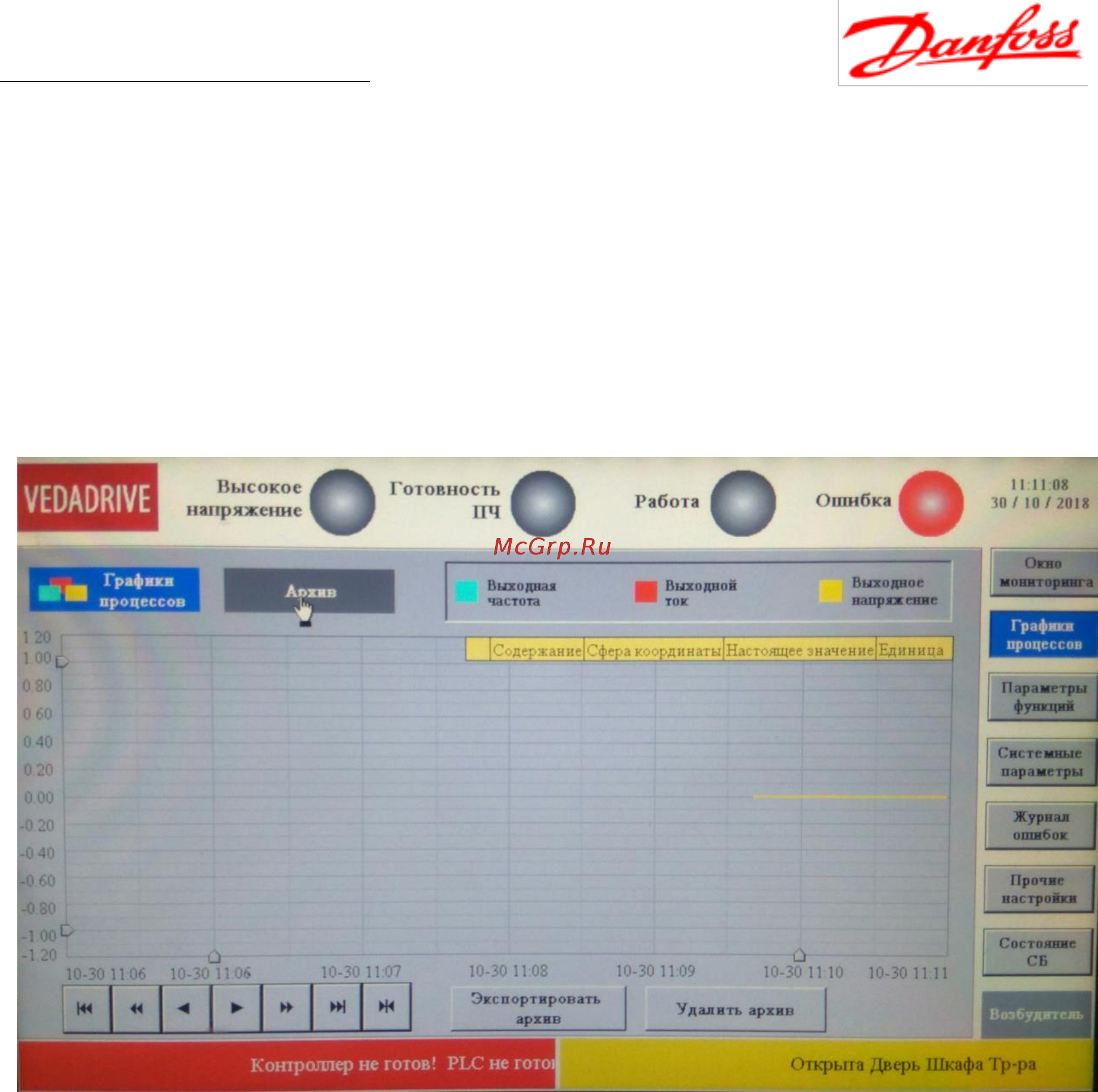

Рис. 5.4 - Окно архивных графиков процесса
Архив графиков можно стереть вручную. Для этого следует:
1. Нажмите кнопку «Удалить архив».
2. Введите логин и пароль в появившемся окне авторизации.
3. При успешной авторизации архив будет удален.
4. Для проверки удаления архива переключитесь на другое окно, затем вернитесь в
окно архива графиков — оно не должно содержать каких-либо данных.
Архивные графики отображаются в течение 10 минут; единицы измерения: месяц-
день-час-минута.
При выборе любой точки на архивной кривой появится желтая таблица с данными,
привязанными ко времени. В столбце «диапазон» отображается длительность отрезка
кривой по оси времени. Процентные значения рабочей частоты, выходного тока и
выходного напряжения отражаются как минимальное и максимальное значения
величины на вертикальной оси.
