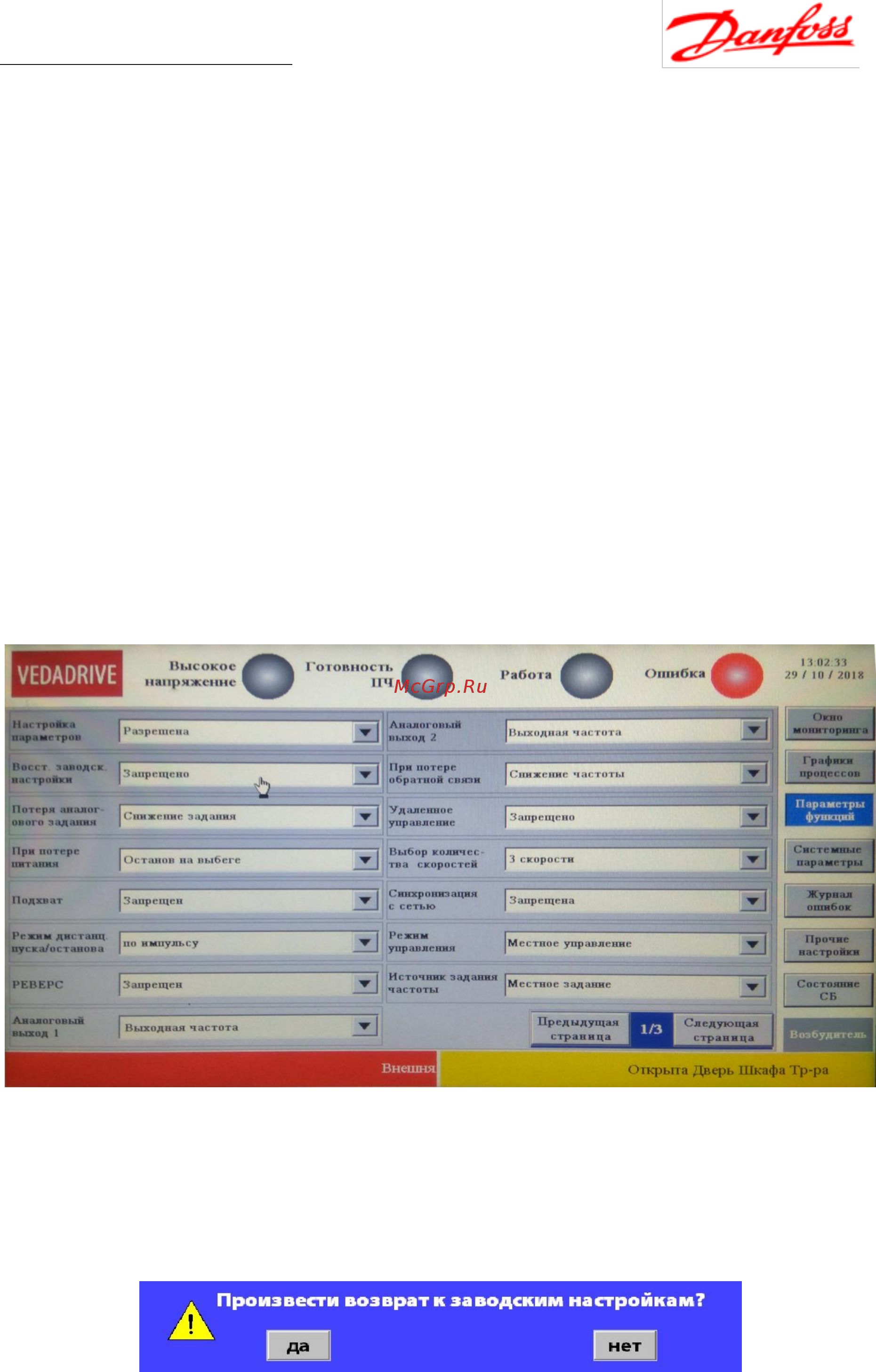

![Danfoss VD-P1000U1F5 Руководство по эксплуатации онлайн [52/117] 459266](/views2/1566715/page52/bg34.png)
Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
50
5.4 Окно параметров функций
Параметры функций (см. рис. 5.5) расположены на двух страницах; для переключения
между ними используются кнопки перелистывания.
Для доступа к окну параметров функций необходимо ввести пароль. Пароль
оператора по умолчанию 123456.
Если в течении 10 минут не происходит никаких действий оператора, автоматический
возвращается окно мониторинга. Изменения, внесённые до этого, не сохраняются.
Возможный диапазон значений и значения параметров, установленные по
умолчанию окна параметров функций представлены в таблице 5.1.
Для ввода данных используются два типа элементов: поле ввода и кнопки ввода.
Поле ввода используется для ввода числовых значений: при нажатии на поле
появляется экранная клавиатура.
Кнопка ввода используется для выбора значения параметра: при нажатии на кнопку
будет отображаться один из возможных вариантов значения параметра.
Примечание: в окне системных параметров используется тот же принцип ввода
данных.
Рис. 5.5 - Окно параметров функций
В данном окне существует возможность возврата к заводским настройкам. Для этого
необходимо выбрать «Настройка параметров — Разрешена», а затем «Восстановить
заводские настройки», после чего появится окно подтверждения возврата к заводским
настройкам (рис. 5.6).
Рис. 5.6 - Возврат к настройкам всех параметров, установленных по умолчанию
