Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
59
внешняя ошибка, потеря питания, перегрев шкафа трансформатора, перегрев шкафа
силовых ячеек, перегрузка двигателя по току и отказ силовой ячейки.
При отказе силовой ячейки сообщение об этом появится в окне мониторинга и в
прокручиваемой строке состояния. При этом в журнале ошибок будет отображена более
подробная информация.
В перечень аварийных сигналов силовых ячеек входят:
• отказ предохранителя,
• перегрев,
• отказ IGBT-транзистора,
• отказ питания,
• пониженное напряжение на шине,
• перенапряжение на шине,
• ошибка оптоволоконной связи.

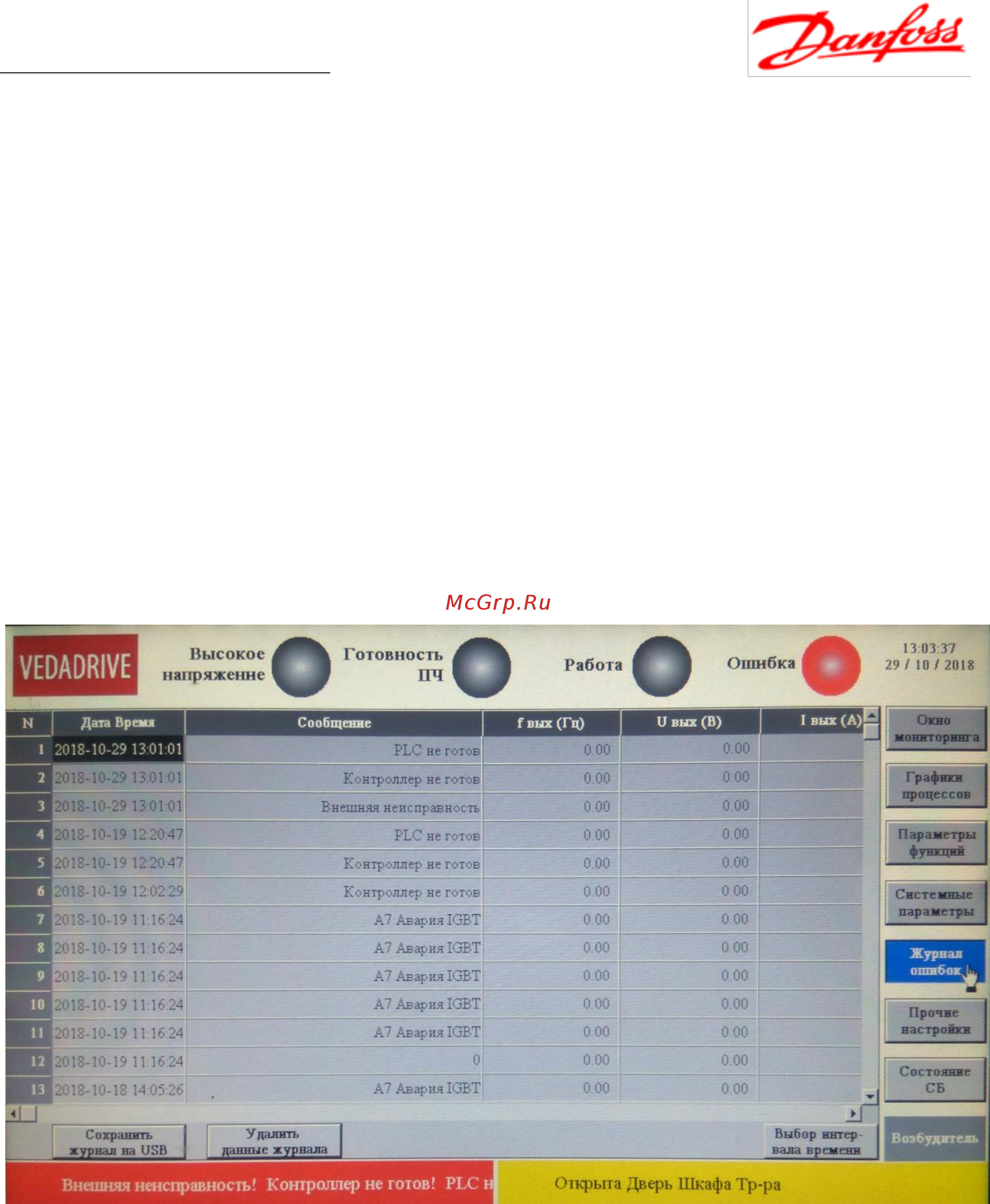

Рис. 5.9 - Окно журнала записей ошибок
Журнал ошибок хранится в течение календарного года: все записи автоматически
стираются 1 января каждого года. При необходимости, журнал можно очистить вручную, а
также сохранить записи на USB-диске.
Для ускорения поиска нужной записи существует возможность ограничить временной
диапазон поиска. Для этого необходимо нажать кнопку «Выбор интервала времени» и
задать пределы времени / дат в появившемся окне.
