Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
60
5.7 Прочие настройки
В окне прочих настроек (рис. 5.10) расположены следующие разделы: установка
времени, настройка окна ожидания, смена пароля, отображение времени работы,
отображение версий программного обеспечения, контроль системы водяного
охлаждения, выбор языка.
Для того, чтобы иметь возможность вносить изменения необходимо в окне
параметров функций предварительно выставить «Настройка параметров – разрешена».
Раздел установки времени предназначен для задания системной даты (год, месяц,
день) и времени (часы, минуты, секунды). После ввода новых числовых значений
даты/времени необходимо нажать кнопку подтверждения корректировки времени.
Окно времени работы содержит два пункта:
• «Текущий период» — время управления двигателем с момента последнего пуска и
до останова.
• «Общее время» — общее время управления двигателем за весь срок службы
преобразователя частоты.
Пароли по умолчанию: оператора – 12345, инженера – 300048.
Настройка окна ожидания, позволяет выбрать время ожидания. Панель управления
автоматически переключается на отображение окна ожидания через заданное время
неактивности (отсутствия работы с сенсорной панелью управления). Окно ожидания
приведено на рис. 5.11.

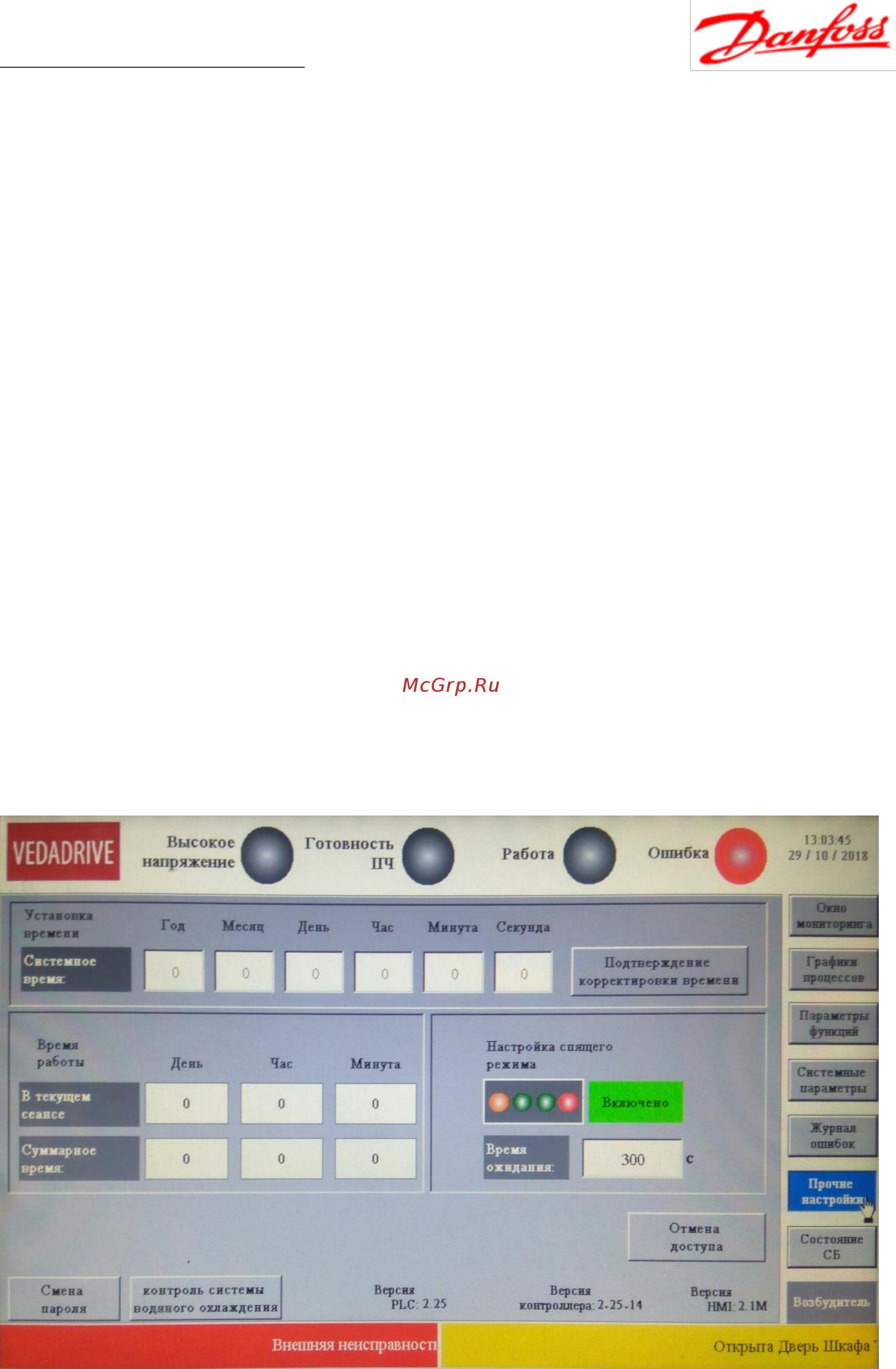

Рис. 5.10 - Окно прочих настроек
