Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
61

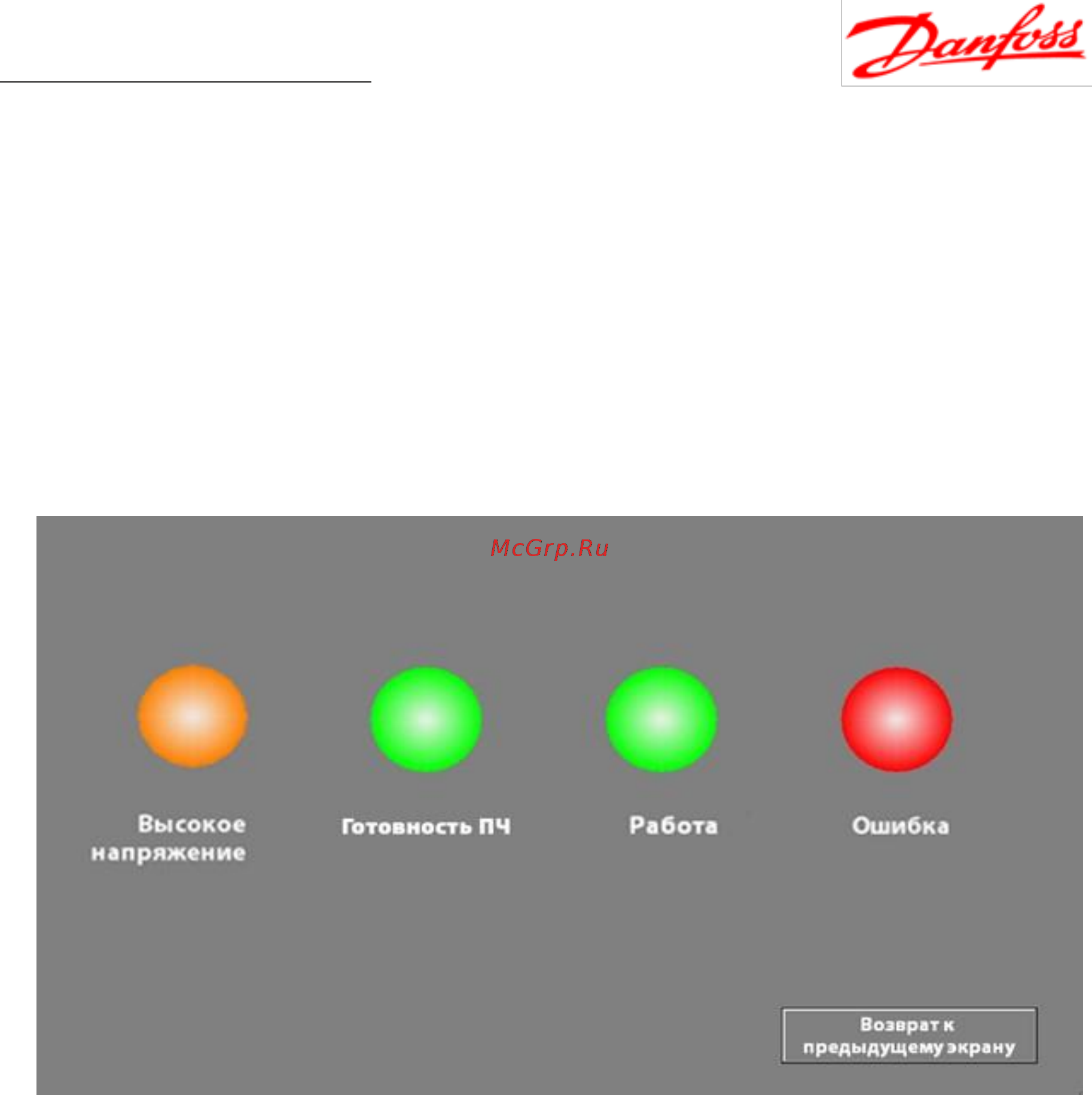

Индикаторы окна ожидания имеют следующие режимы работы:
• «Высокое напряжение» — горит оранжевым при подаче питания на
преобразователь частоты.
• «Готовность ПЧ» — горит зеленым при переходе в режим ожидания
преобразователя частоты.
• «Работа» — горит зеленым при управлении двигателем.
• «Ошибка» — мигает красным при возникновении предупреждающего сигнала,
горит красным — при аварийном сигнале.
Рис. 5.11 - Окно ожидания
5.8 Окно состояния силовых ячеек
В окне состояний силовых ячеек (рис. 5.12) в табличной форме отображается текущее
состояние каждой силовой ячейки:
• В норме (ОК);
• Отказ предохранителя;
• Перегрев;
• Отказ IGBT-транзистора;
• Отказ питания;
• Пониженное напряжение на шине постоянного тока;
• Перенапряжение на шине постоянного тока;
• Ошибка оптоволоконной связи.
Состояние «не определено» означает что преобразователь частоты не под силовым
напряжением, и соответственно силовые ячейки не запитаны.
