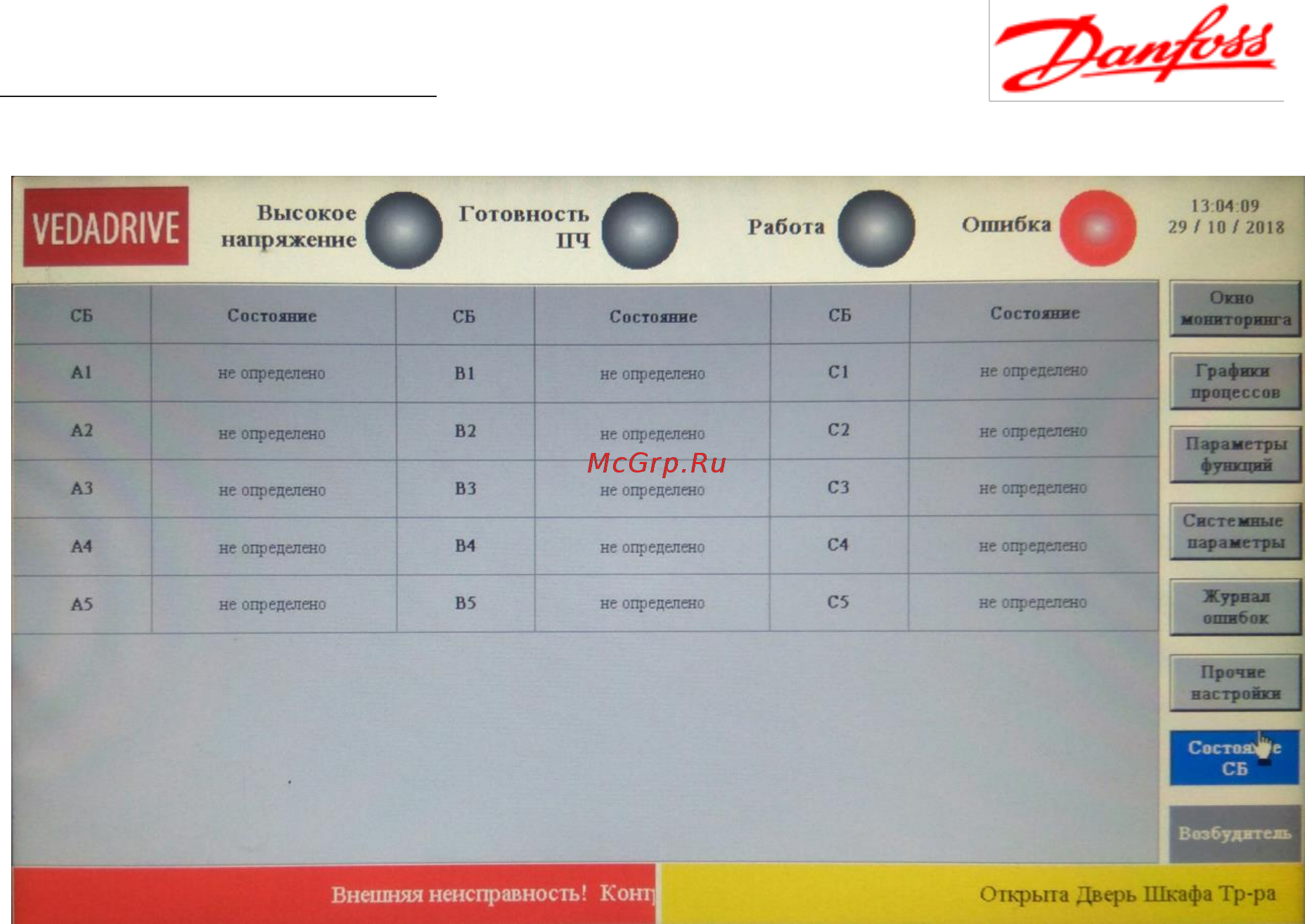

Рис. 5.12 - Окно состояния силовых ячеек
5.9 Окно параметров возбудителя
Окно параметров возбудителя (рис. 5.13) становится доступным если в окне
системных параметров выбран синхронный двигатель. В этом окне отображается текущее
состояние возбудителя и собственно параметры возбудителя.
Для корректной работы преобразователя частоты должны быть выполнены
следующие условия:
• В «системных параметрах» должен быть выбран «Тип двигателя. Режим
управления – Синхронный»;
• В «системных параметрах» должен быть выбран «Режим пуска - Нормальный
пуск»;
• Возбудитель должен быть включен;
• Готовность ПЧ;
• Готовность возбудителя.
Можно задать два режима возбудителя (с поддержанием заданного cos ϕ и с
поддержанием заданного тока) и два режима пуска (асинхронный и синхронный). Также
можно выполнить пуск и останов возбудителя непосредственно из окна возбудителя
посредством соответствующих кнопок (см. рис. 5.13).
С поддержанием заданного cos ϕ.
В параметрах возбудителя должен быть выбраны: «Пуск ЭД – синхронный», «режим
работы - с заданным cos ϕ». Пока преобразователь частоты работает на частоте, менее
заданной параметром «Частота ВКЛЮЧЕНИЯ автоматического регулирования»,
поддерживается неизменным ток возбуждения. Когда частота больше заданной
