Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
63
параметром «Частота ВКЛЮЧЕНИЯ автоматического регулирования», поддерживается
неизменным cos ϕ.
С поддержанием заданного тока.
В параметрах возбудителя должен быть выбран: «режим работы - с заданным
током». При работе ПЧ поддерживается неизменным ток возбуждения.
Асинхронный пуск.
После получения команды «Пуск ЭД» преобразователь частоты сначала запускает
двигатель в асинхронном режиме, разгоняя его до скорости, заданной параметром
«Частота ВКЛЮЧЕНИЯ возбуждения» и только затем подает команду на подачу тока
возбуждения с возбудителя.
Синхронный пуск.
После получения команды «Пуск ЭД» преобразователь частоты сначала подает
команду на подачу тока возбуждения с возбудителя и только потом запускает двигатель
сразу в синхронном режиме.

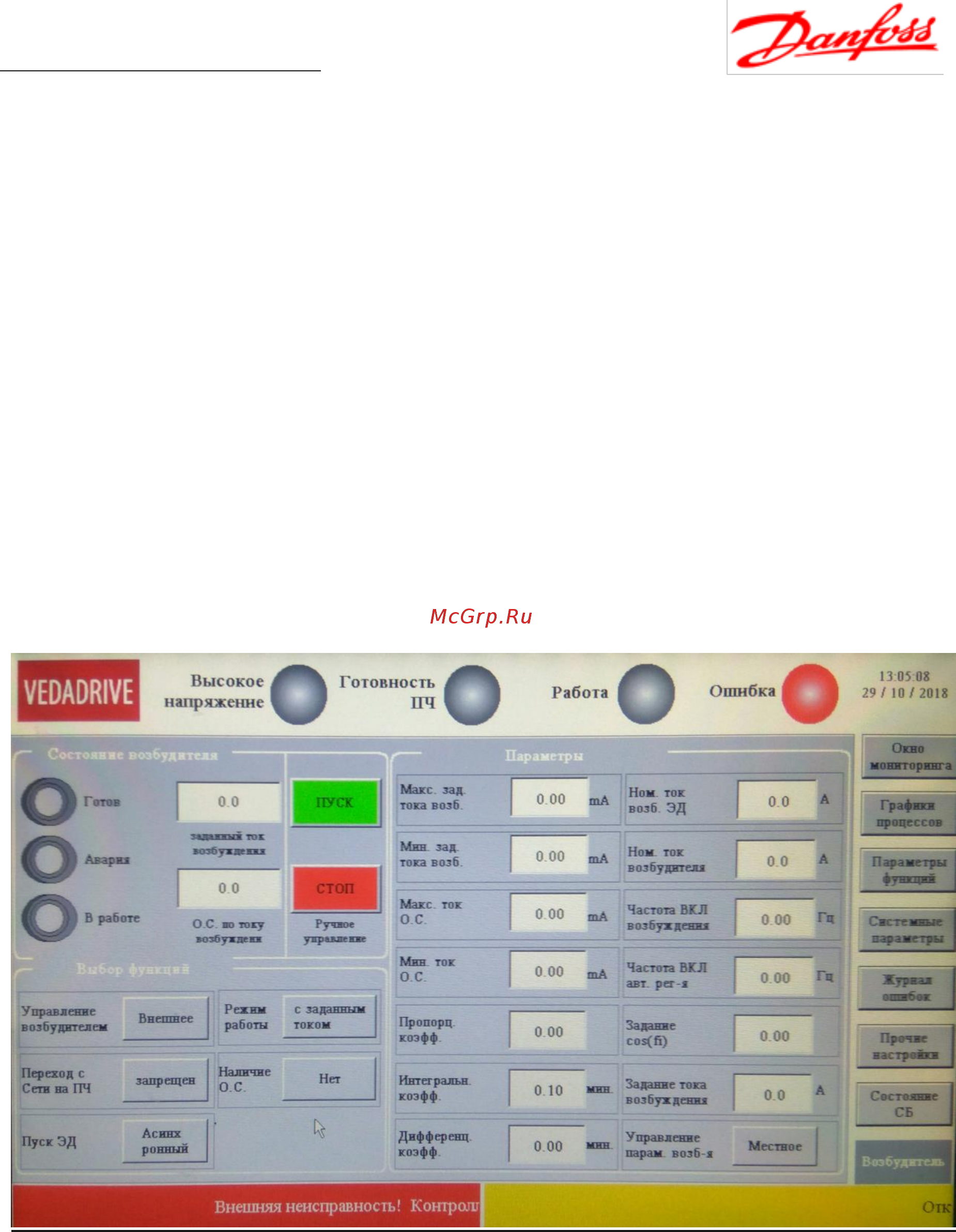

Рис. 5.13 - Окно возбудителя
Возможный диапазон значений и значения параметров, установленные по
умолчанию окна возбудителя приведены в таблице 5.3.
