Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
69

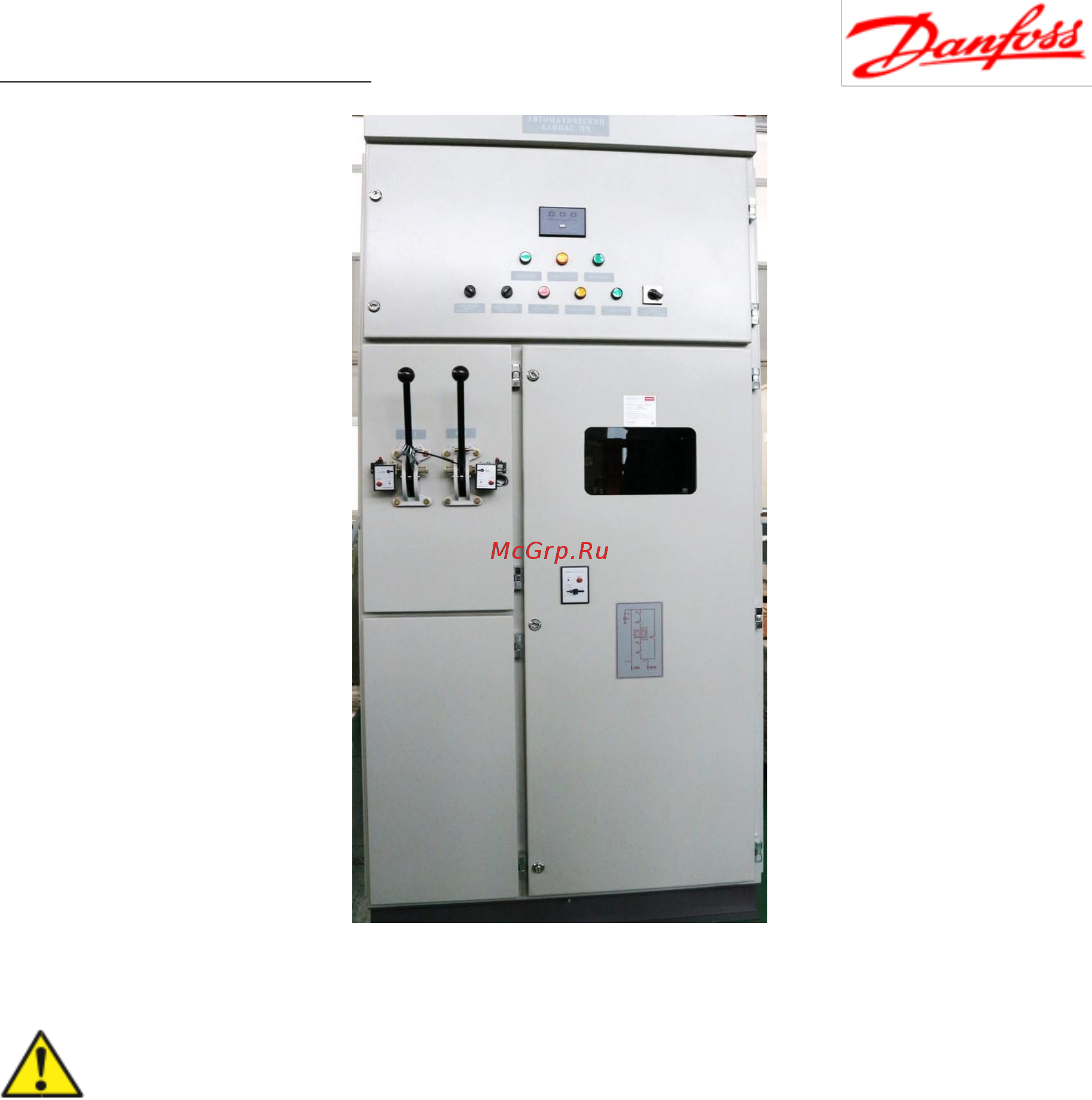

Рис. 6.7 - Шкаф автоматического байпаса
Запрещается переключать разъединители QS1 и QS2 в шкафу байпаса при
наличии силового напряжения!
При включенной высоковольтной ячейке QF в шкафу байпаса всегда
присутствует опасное для жизни высокое напряжение!
Для переключения двигателя на работу от сети необходимо нажать кнопку «Стоп» и
затем кнопку «Работа от сети». При этом контакты KM1 и KM2 разомкнутся, а КМ3 —
замкнется. О подаче силового напряжения на двигатель сигнализирует индикатор «Работа
от сети».
Переключатель «Автоматическое переключение на сеть» позволяет реализовать
автоматический перевод двигателя на работу от сети при аварии преобразователя
частоты, т. е. функцию автоматического байпаса.
Шкафа байпаса комплектуется реле наличия силового напряжения, кнопка на нем
всегда должна быть включена (индикатор должен светится зеленый). Если светится еще
дополнительно желтый значит двери заблокированы. Три красных индикатора – наличие
всех трех фаз. Для разблокировки двери силового отсека или разъединителей в шкафу
байпаса нажмите кнопку Ореn на корпусе электромагнитного замка (при этом должен
засветится красный индикатор) и сдвиньте рычажок (по направляющей в доступную
сторону).
