Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
70
Схема переключения рабочий-резервный (рис. 6.5 и 6.6) применяется, когда имеется
два двигателя один из которых находится в работе, другой – в резерве. Возможны
варианты как автоматического, так и ручного переключения.

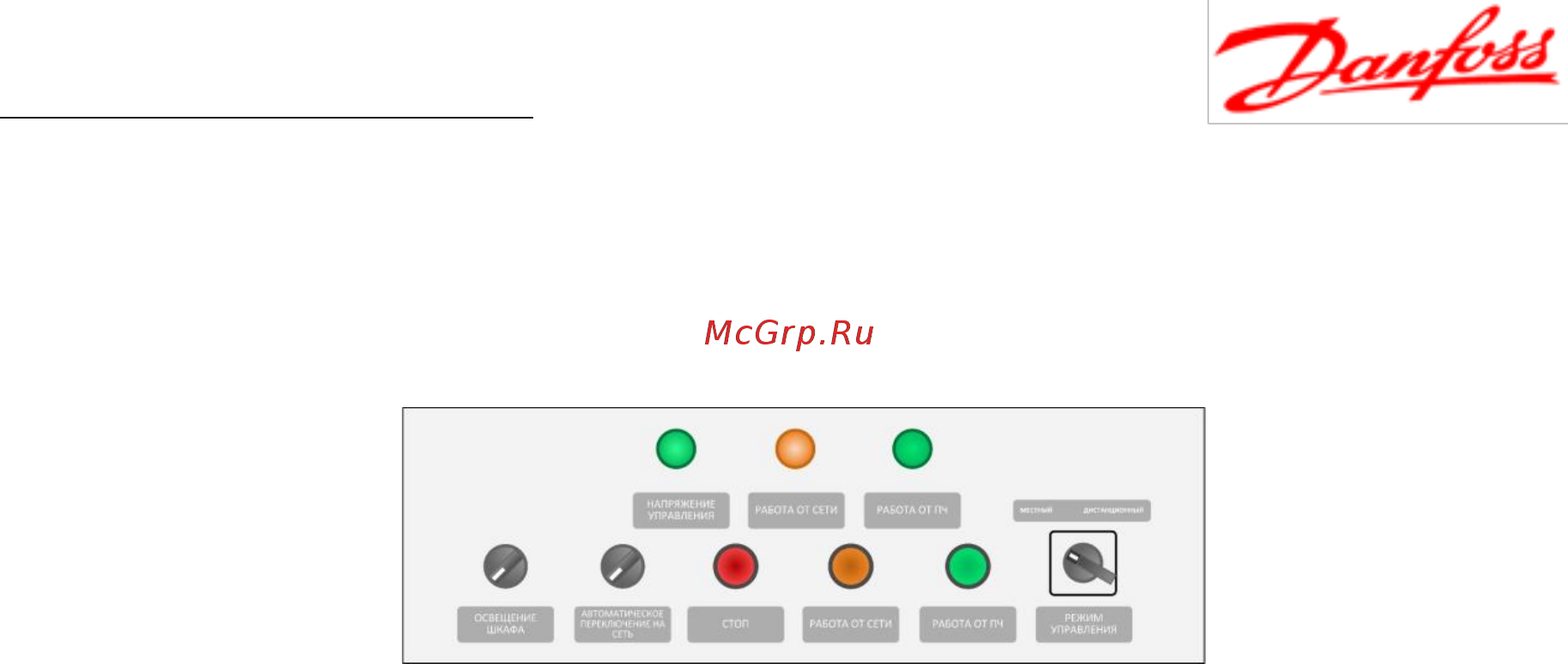

Рис. 6.8 - Панель управления системы автоматического байпаса
При необходимости каскадного управления двумя двигателями возможен вариант
двойного автоматического байпаса.
Если необходимо синхронное (безударное) переключение двигателя с
преобразователя к сети (без отключения двигателя), ПЧ должен быть оснащен в
дополнение к шкафу байпаса (шунтирования) токоограничивающим реактором (шкафом
реактора).
6.4 Выходной токоограничивающий реактор
Выходной реактор функционально представляет собой индуктивный фильтр, который
установлен на выходе ПЧ VEDADRIVE. Внешний вид шкафа выходного реактора
представлен на рис. 6.9. Использование фильтра позволяет сгладить нежелательные
броски тока, которые могут быть вызваны, например, синхронным (без отключения)
переключением двигателя от ПЧ на сеть и обратно, а также длинными линиями для
подключения двигателя.
Поэтому применение выходного реактора является обязательным при использовании
опции «Мультистарт» и длине моторного кабеля, превышающей 600 м. Для остальных
случаев выходной токоограничивающий реактор является опциональным внешним
устройством для преобразователя частоты VEDADRIVE.
Выходной токоограничивающий реактор является индуктивностью переменного тока,
который устанавливается в шкафу реактора. Шкаф реактора комплектуется и
термоконтроллером, измеряющим температуру внутри шкафа. При этом выходные
сигналы термоконтроллера шкафа реактора подключается последовательно с выходом
термоконтроллера шкафа трансформатора. Таким образом, при возникновении ошибки
по перегреву в одном из шкафов, на панели управления ПЧ отобразится лишь одна
возможная ошибка «Перегрев шкафа трансформатора». Двери высоковольтного отсека
шкафа реактора оснащены электромагнитными замками, которые блокируют двери
шкафа при наличии высокого напряжения на вводе ПЧ. В случае применения для
синхронного переключения двигателя в низковольтном отсеке может располагается
контроллер управления переходом. Шкаф реактора, в зависимости от мощности ПЧ,
может оснащается либо вентилятором на крыше, либо вентиляционными жалюзи.
