Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
71

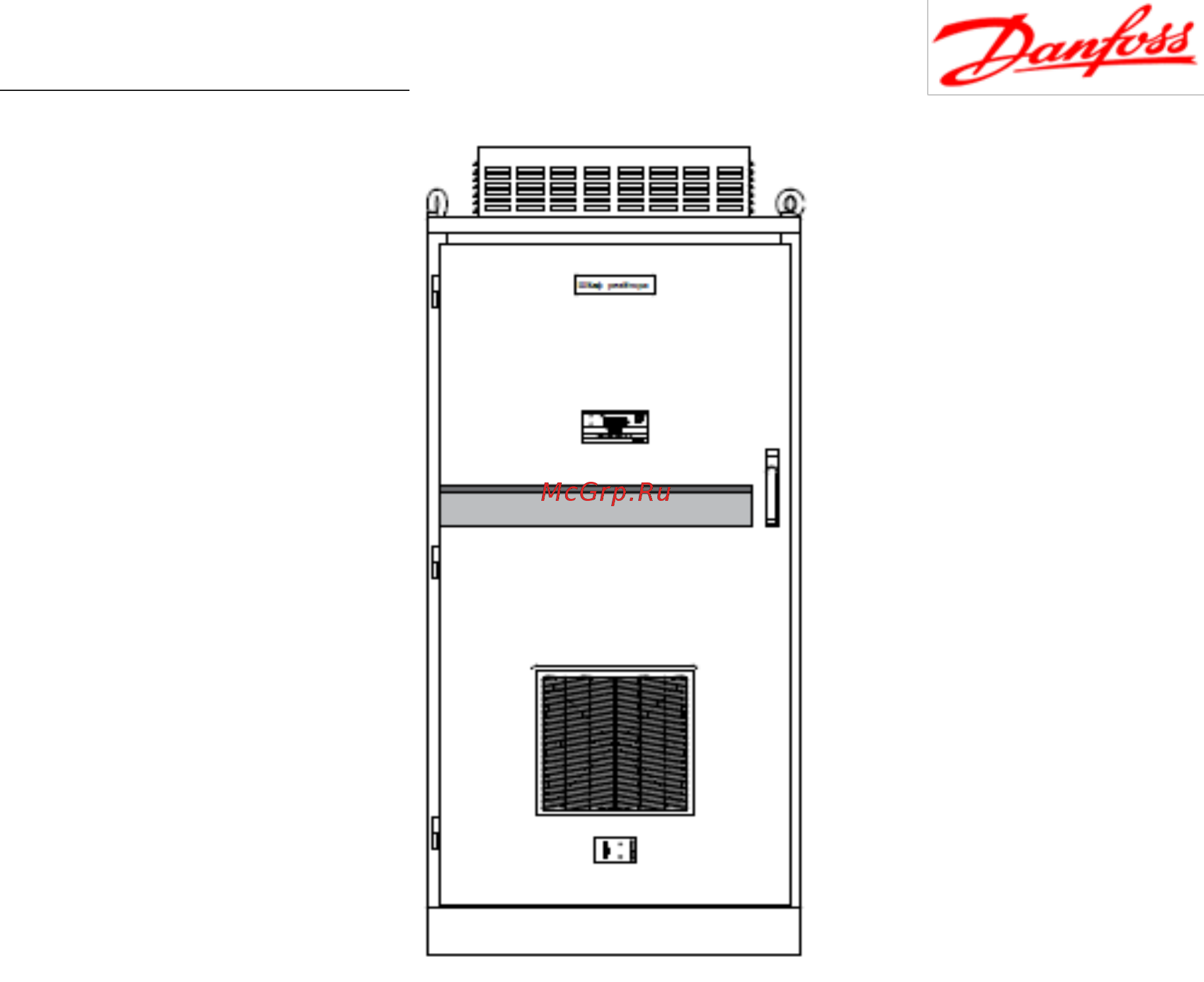

Рис. 6.9 - Внешний вид шкафа выходного реактора
6.5 Система предварительного заряда
Устройство предварительного заряда необходимо для плавного заряда
конденсаторов силовых ячеек. Необходимо использовать цепь предварительного заряда
для преобразователей частоты с номинальным током от 243 А.
Система предварительного заряда устанавливается в отдельном шкафу.
Электрическая схема системы представлена на рис. 6.10.
Цепь предварительного заряда подключается ко вторичной дополнительной обмотке
трансформатора (~380 В) и запитывается от внешнего источника питания ~380 В.
Для активации системы предварительного заряда переключатель на двери шкафа
необходимо поставить в положение «Предзаряд». После запуска предварительного
заряда таймер начинает отсчет первого этапа зарядки. Далее ПЛК, получая данные о
текущем напряжении, управляет реле для коммутации силовых контакторов. Всего
предусмотрено 3 уровня зарядки:
• уровень 1: 0–130 В (160 В — для силовых ячеек с номинальным током <250 А);
• уровень 2: 130–200 В;
• уровень 3: 200–380 В (верхний уровень напряжения определяется внешним
питанием).
Третий уровень зарядки длится 5 сек., после чего зарядка прекращается. Через 3,5
сек. после окончания зарядки будет отправлен сигнал о готовности подачи высокого
напряжения. В течение 4,5 сек. необходимо подать сигнал на включение. Если такого не
происходит, сигнал готовности пропадает и необходимо повторить процесс предзаряда.
