Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
78

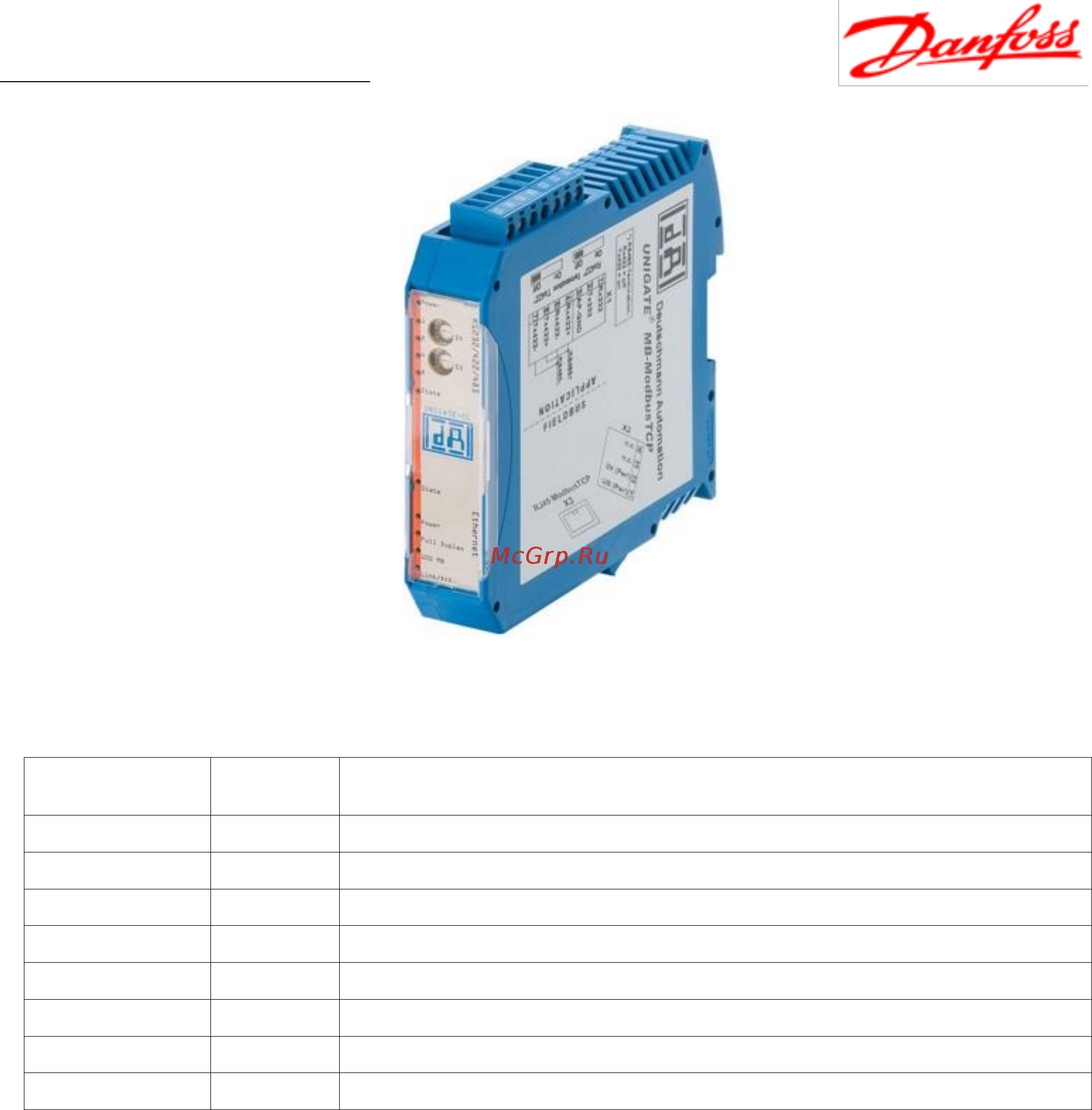

Рис. 6.16 - Модуль связи Modbus TCP
Таблица 6.4 - Назначение контактов розетки X3
№ клеммы
Название
Функция
1
TD+
Линия передачи данных, положительный сигнал
2
TD-
Линия передачи данных, отрицательный сигнал
3
RD+
Линия приема данных, положительный сигнал
4
5
6
RD-
Линия приема данных, отрицательный сигнал
7
8
Из сообщения Modbus RTU удаляются:
• Поле адреса устройства, идущее в начале сообщения;
• Поля проверки контрольной суммы CRC, идущие в конце сообщения для
получения сообщения в формате PDU.
Затем к PDU-сообщению добавляется 7-байтный заголовок MBAP, состоящий из
следующий полей:
• Идентификатор транзакции — 2 байта, определяющие уникальность каждого
сообщения.
• Идентификатор протокола — 2 байта, всегда имеющие значение «00» (протокол
Modbus).
• Длина сообщения — 2 байта, определяющие объем передаваемых данных.
• Идентификатор устройства — 1 байт, определяющий ведомое устройство в сети —
совпадает с адресом устройства из сообщения Modbus RTU.
