Руководство по эксплуатации
Преобразователи частоты VEDADRIVE_____________________________________________________________________
90
8.2 Синхронизация с сетью
Функция синхронизации с сетью необходима для безударного перехода работы
двигателя от преобразователя частоты на сеть и обратно. Для корректной работы этой
функции необходимы дополнительное оборудование, не входящее в комплект
стандартной поставки:
• выходной токоограничивающий реактор;
• автоматический байпас или шунтирующая ячейка.
Функция синхронизации с сетью необходима, когда преобразователь частоты
используется как плавный пуск электродвигателя и в системах «Мультистарт».
Дискретный сигнал «Синхронизация с сетью» подключается к разъему XS2T клемма 8.
По этому сигналу преобразователь частоты автоматический набирает выходную частоту
50 Гц (с заданным ускорением) и синхронизирует ее с сетью, после чего формируется
выходной дискретный сигнал «Синхронизация выполнена» на разъеме XS15T клеммы 3 и
4 («сухой контакт»).
Для активации этой функции параметр «Синхронизация с сетью» должен быть в
состоянии «Разрешена» в окне «Параметры функций».
8.3 Пуск с подхватом двигателя
Пуск с подхватом — это пуск ПЧ в состоянии, когда вал двигателя уже вращается. Если
такой режим разрешен, то перед пуском ПЧ отслеживает скорость вращения двигателя и
при получении команды «ПУСК» мгновенно выдает на выходе соответствующую частоту,
а затем разгоняется или замедляется в зависимости от значения этой частоты, чтобы
достичь заданного значения (см. рис. 8.2).

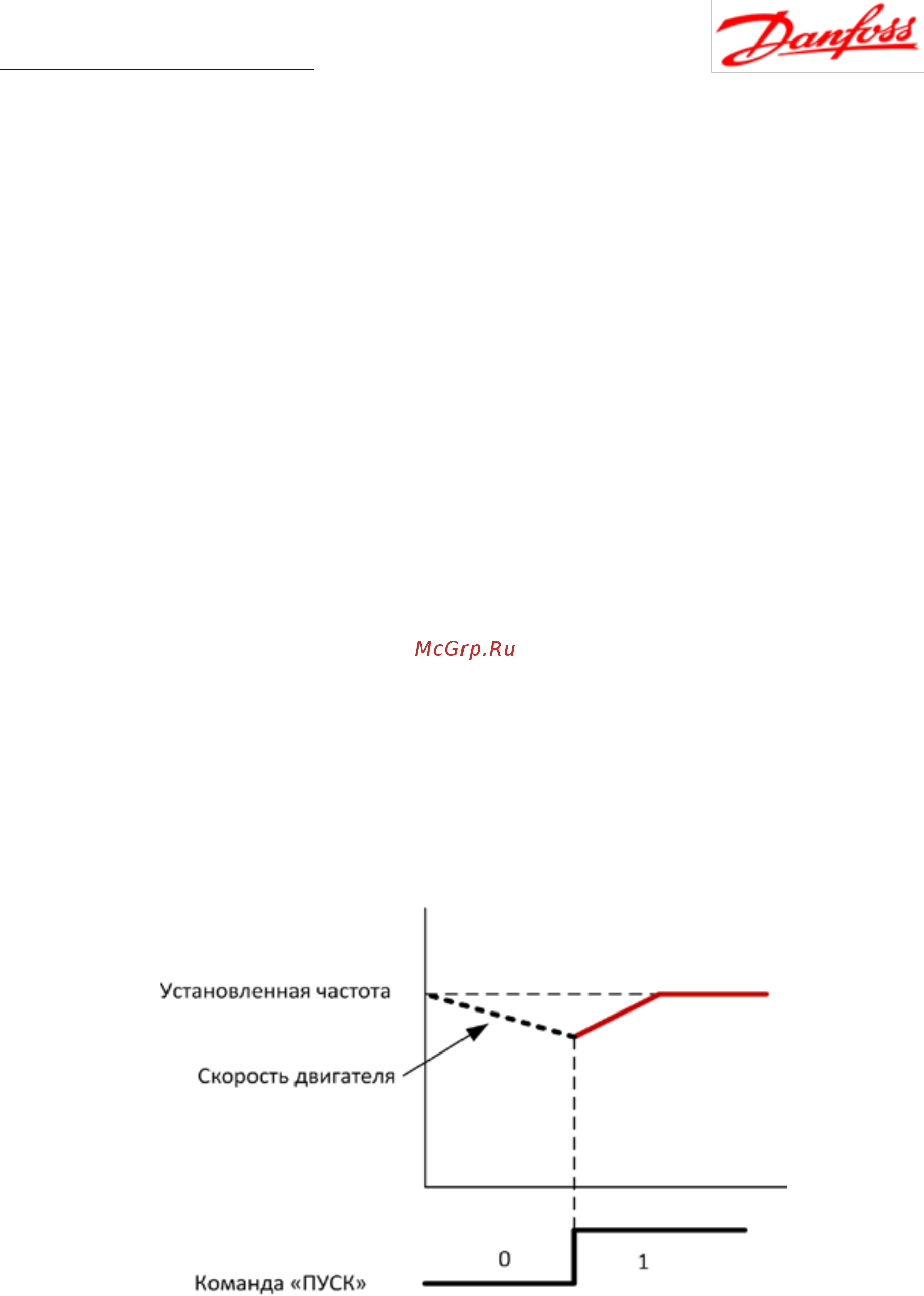

Рис. 8.2 - Пуск с подхватом двигателя
Пуск с подхватом применяется в основном при повторном запуске ПЧ после
прекращения подачи питания или при переключении с сети на ПЧ.
